曲柄摇杆传动机构三维结构设计

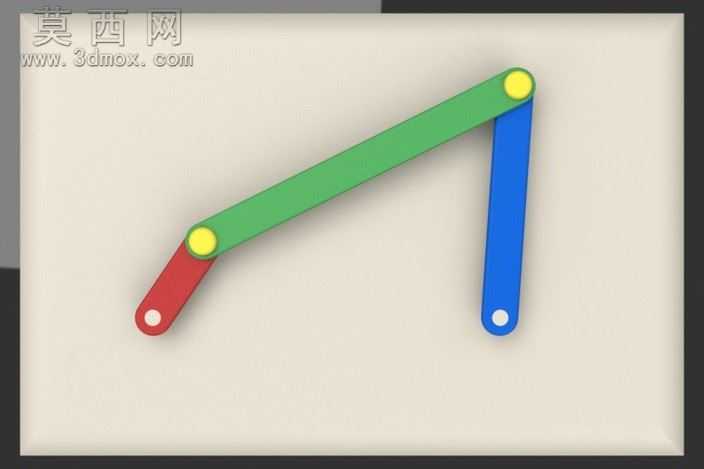

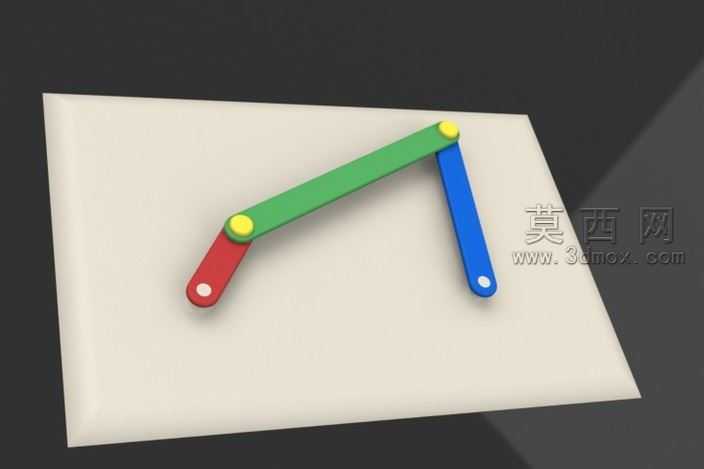

本作品为曲柄摇杆连杆传动机构的三维建模设计成果，整体采用经典平面四杆机构的构型逻辑完成搭建，建模过程中严格遵循机械设计手册中连杆机构的尺寸配比规范，对三个核心传动杆件分别进行参数化建模。其中红色主动曲柄为动力输入构件，建模时预留了标准的动力输入轴安装孔位，孔位与杆身的同轴度公差控制在0.02mm以内，保证动力输入时的运转稳定性；绿色中间连杆为传动衔接构件，两端的铰接孔位分别与曲柄、摇杆的铰接轴做间隙配合设计，配合间隙控制在0.01-0.03mm区间，既保证铰接转动的顺滑度，又避免间隙过大导致的传动回程误差；蓝色从动摇杆为动力输出构件，下端铰接孔位为固定安装基准，建模时保证该孔位轴线与曲柄固定端轴线的平行度公差，确保整个机构运转时无卡滞、偏磨问题。渲染阶段采用哑光工程塑料材质对三个杆件分别赋予差异化色彩，主动曲柄采用醒目的正红色、中间连杆采用辨识度高的草绿色、从动摇杆采用沉稳的深蓝色，铰接转轴位置采用明黄色高对比度配色，能够让观看者快速区分不同构件的功能属性，背景采用浅米色哑光衬底，避免多余视觉元素干扰机构本身的结构展示，同时添加柔和的漫反射光照效果，弱化构件边缘的生硬阴影，让整体结构展示更清晰直观。设计过程中重点验证了机构的急回特性与传动角合理性，通过参数调整确保最小传动角大于40度，满足机械传动的力学性能要求，避免机构运转时出现死点卡滞问题，同时对铰接位置的转动副结构做了简化优化，既保留了实际机械结构的装配逻辑，又让模型整体简洁明了，适合作为机械原理教学演示、传动方案验证的参考模型，能够直观展示曲柄回转运动转化为摇杆往复摆动的完整运动过程，清晰呈现平面连杆机构的动力传递路径与运动转换逻辑。
