多层民用公寓建筑外观三维结构设计

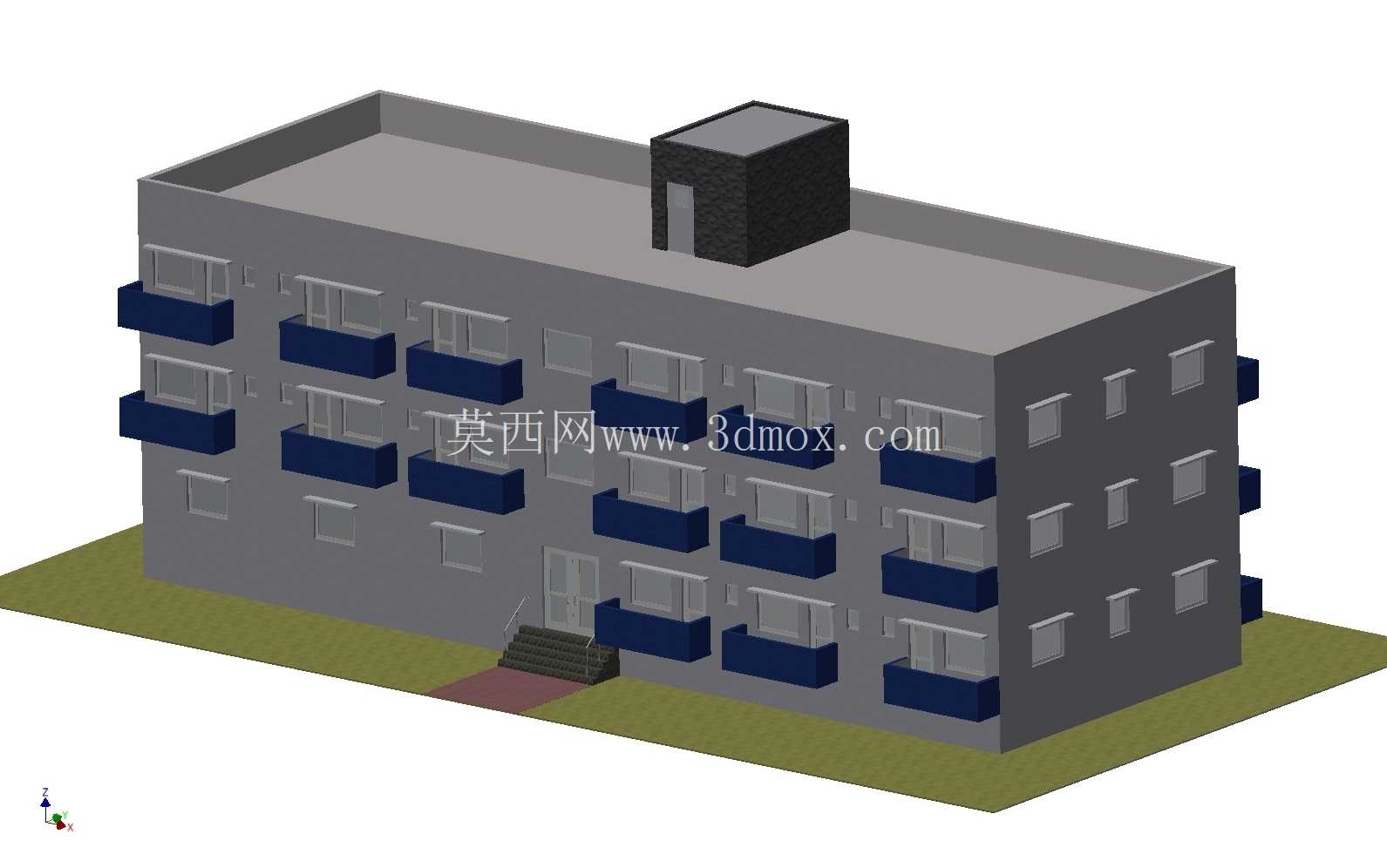

　　该模型还原了城市近郊常见的三层板式公寓建筑整体结构，可用于建筑方案可视化展示、居住区规划场景搭建、建筑结构教学演示等多个场景。从实际使用需求出发，这类公寓多面向单身青年或小型家庭租住，单套户型面积紧凑，因此外立面采用规整的窗墙排布，每户均设置外凸式阳台，既拓展了住户的户外活动空间，也通过深蓝色阳台栏板与浅灰色建筑主体形成色彩对比，弱化了多层板式建筑的单调感。建筑主入口设置在正面偏左位置，搭配三级台阶衔接室外地面与室内地坪，台阶旁预留了无障碍坡道的改造空间，入口上方设置小型雨棚结构，可遮挡入口区域的雨水与高空坠物。

　　屋顶区域设置了独立的电梯机房与设备间，突出屋面的结构采用深色饰面，与屋面的浅灰色防水层形成明确区分，机房周边预留了设备检修通道，满足后期电梯维护、屋面设备检修的通行需求。建模过程中严格遵循民用建筑设计的常规尺寸逻辑，标准层层高控制在3米左右，阳台外挑尺寸为1.2米，既满足阳台使用的空间需求，也不会对下层住户的采光造成过度遮挡；建筑整体面宽按照6个开间排布，每个开间宽度3.6米，总面宽21.6米，进深控制在10.8米，符合中小户型公寓的面宽进深比例，能够保证每户主要功能空间都有良好的自然采光。外窗采用统一的尺寸模数，窗高1.5米，窗台高度0.9米，符合民用建筑的安全防护要求，窗间墙宽度统一为1.2米，保证结构墙体的受力合理性。

　　建筑底部设置0.45米高的勒脚结构，可避免室外雨水侵蚀墙体根部，建筑周边预留1.5米宽的绿化散水空间，与外部道路形成自然过渡。模型完整还原了建筑的外立面细节，包括阳台栏板的分缝、入口台阶的踏步划分、屋面机房的门窗位置，所有结构构件均按照实际施工的逻辑进行建模，没有多余的装饰性构件，能够直接导入建筑渲染软件进行效果图制作，也可作为BIM建模的基础底模使用，帮助结构设计人员快速梳理建筑的外立面轮廓与构件排布逻辑，减少前期方案建模的重复工作量。
