达芬奇凸轮锤式间歇锻打机械装置

　　该装置以凸轮轮廓驱动锤头完成周期性抬升与释放下落，属于典型的间歇冲击类机械结构，整体采用三角桁架式焊接机架作为承载主体，底部为整板式矩形安装底座，四根斜向支撑立柱从底座四角向上收拢并在顶部交汇形成传动轴安装位，这种桁架布局在保证机架整体抗扭刚度的同时，大幅削减了实体机架的材料用量，设备运行时凸轮旋转产生的交变冲击载荷可通过斜撑的分力路径直接传递至底部安装面，避免立柱承受额外弯矩。

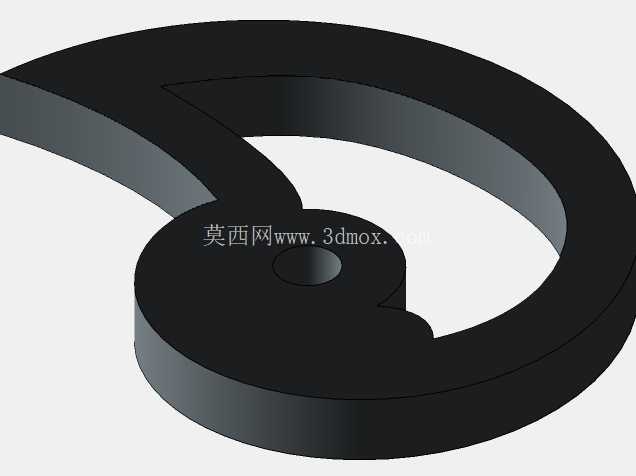

　　动力输入端设置在机架左侧，手摇曲柄通过平键与主轴连接，主轴两端采用带座轴承支撑在两侧立柱的轴承座孔内，主轴中段同轴安装异形轮廓凸轮，凸轮轮廓由升程段、远休止段、回程段与近休止段四段曲线平滑拼接而成：升程段推动从动摆杆绕中部铰点向上摆动，将锤头组件沿垂直导向槽抬升至设定高度；远休止段使锤头保持在上止点位置短暂停留，为锻打工件的进给调整留出操作窗口；回程段轮廓快速脱离从动摆杆接触面，锤头在自身重力作用下沿导向槽自由下落完成冲击锻打；近休止段则保证锤头完全落在下止点位置，不会随凸轮转动出现提前抬升的干涉问题。

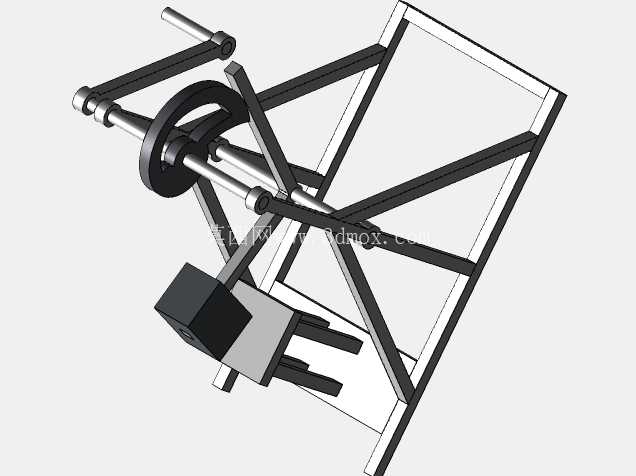

　　锤头组件为整体块状结构，两侧加工出与机架垂直导向槽配合的滑动导向面，导向间隙控制在0.2至0.5毫米区间，既保证锤头上下运动无卡滞，又能避免冲击过程中出现横向晃动。从动摆杆中部通过铰接轴安装在机架内侧的支撑耳板上，摆杆一端与凸轮轮廓面保持滚动接触，另一端通过柔性连接构件与锤头吊耳相连，将凸轮的旋转运动转化为锤头的直线往复运动。

　　在实际工坊应用场景中，这类小型凸轮锤可用于小规格五金件的锻打成型、金属坯料的校直、小型工件的压装作业，无需配置复杂的液压动力单元，仅通过手动摇转曲柄即可稳定输出可控的冲击行程，操作人员可通过改变曲柄摇转速度灵活调整锤头的打击频次，适配不同材质工件的锻打工艺要求。设备安装时仅需将底部底座通过地脚螺栓固定在混凝土地基或重型工作台上，预留出左侧曲柄的操作空间与锤头下方的工件放置区域即可，整体占地尺寸适配小型工坊、教学实训实验室的布局需求，整套机构的运动逻辑清晰直观，也常作为机械原理课程中凸轮机构、连杆传动组合应用的实训演示载体，帮助设计者理解轮廓曲线参数对从动件运动规律、冲击载荷大小的直接影响，在建模过程中需重点校验凸轮轮廓与摆杆接触点的运动干涉情况，以及锤头全行程范围内与导向槽、机架支撑件的间隙是否满足装配要求。
