四叶平直桨式搅拌叶轮结构设计

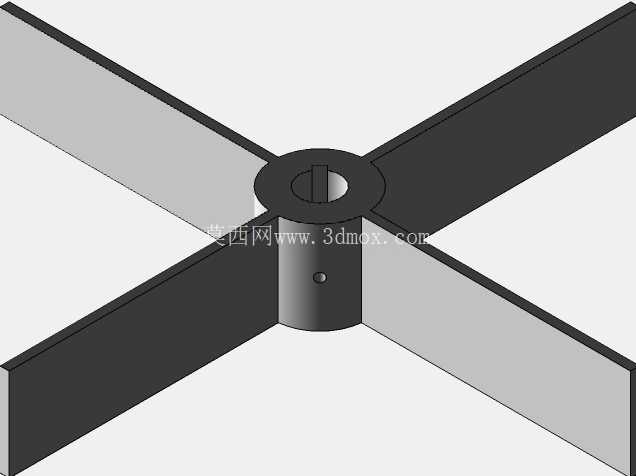

　　这款平直桨叶结构是搅拌混合设备的核心做功部件，在常压敞口搅拌罐、低压流体输送管路配套的混合单元中应用广泛，常见于水处理药剂调配、低粘度化工溶剂混配、食品行业稀料均质搅拌等工况，负责带动罐内流体形成径向循环流场，让不同组分的介质在流动过程中完成均匀掺混，避免固相物料沉积在罐底，也能防止不同密度的液相介质出现分层。从结构设计逻辑来看，四片平直叶片沿中心轮毂周向均布，相邻叶片夹角保持90度，这种对称布局能让叶轮运转时的径向受力完全平衡，减少轴系的偏磨振动，降低配套轴承的径向载荷，延长整套搅拌机构的维护周期。

　　叶片采用等宽平直设计，没有额外的曲面折弯，加工时仅需通过板材切割、焊接固定即可完成成型，生产制造成本更低，后期如果叶片出现磨损，也能快速切割替换单片桨叶，无需整体更换整个叶轮，降低现场运维的备件成本。中心轮毂采用通孔设计，配套的键槽结构可以和搅拌轴形成周向固定，传递电机输出的扭矩，轮毂侧壁设置的顶丝孔，能在安装完成后锁紧搅拌轴，避免叶轮长期运转出现轴向窜动，保障运转过程中的位置精度。

　　从安装边界尺寸来看，叶轮整体回转直径为320mm，适配内径400mm到600mm的搅拌罐体，桨叶宽度为50mm，运转时叶片外缘和罐壁的间隙保持在40mm以上，既不会因为间隙过小刮蹭罐壁的防腐衬层，也不会因为间隙过大导致罐壁附近的流体无法被有效带动，形成搅拌死区。轮毂的轴孔直径为22mm，适配同直径的标准搅拌轴，配套的键槽尺寸为6x6mm，和标准平键的尺寸完全匹配，现场安装时无需额外二次加工轴孔或键槽，能直接完成装配。平直桨叶的排液方向垂直于搅拌轴，运转时能推动流体沿径向冲向罐壁，随后沿罐壁上下折返形成循环，对于低粘度的牛顿型流体混合效率较高，不会像斜叶桨那样产生较大的轴向分流，适合不需要上下强循环、仅需平面径向掺混的工况。叶片和轮毂的连接位置采用满焊结构，焊接后做打磨整平处理，减少焊缝位置的流体阻力，也避免焊缝缝隙残留介质造成腐蚀，提升部件在腐蚀性介质工况下的使用寿命。
