扇形便携通讯天线支撑支架结构

　　这套扇形天线支撑结构主要面向临时通信、野外作业、应急保障和小型基站架设场景，用于把多根长条形天线振子保持在确定的空间姿态上。现场使用时，设备往往需要在车辆、三脚架、临时平台或建筑物边缘快速展开，支架既要承担天线自身重量，又要抵抗风载和搬运过程中的磕碰，因此结构不能只追求外观，还必须兼顾展开刚度、折叠体积和装配便利性。

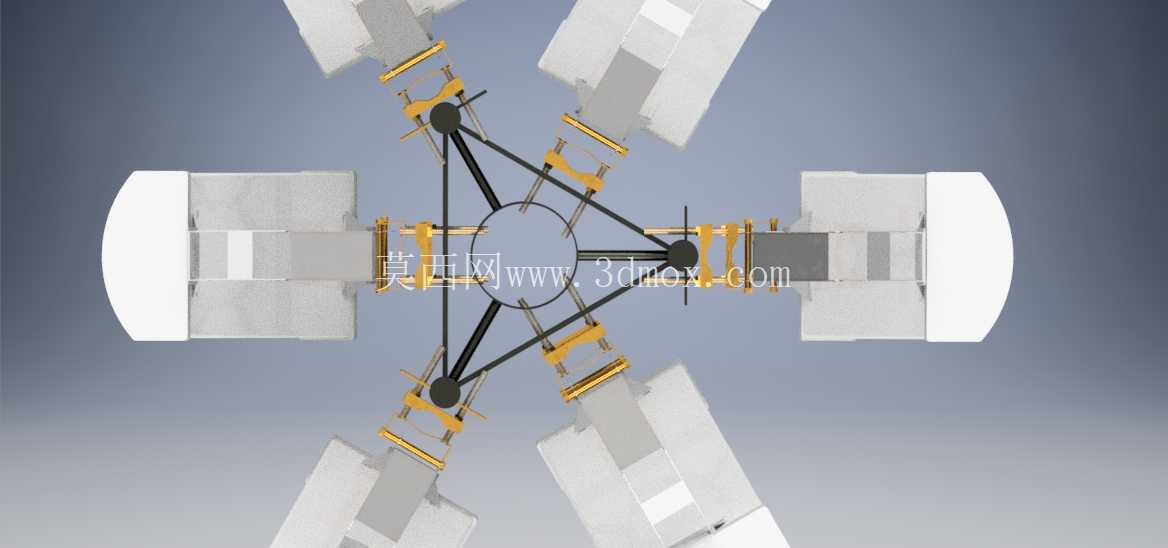

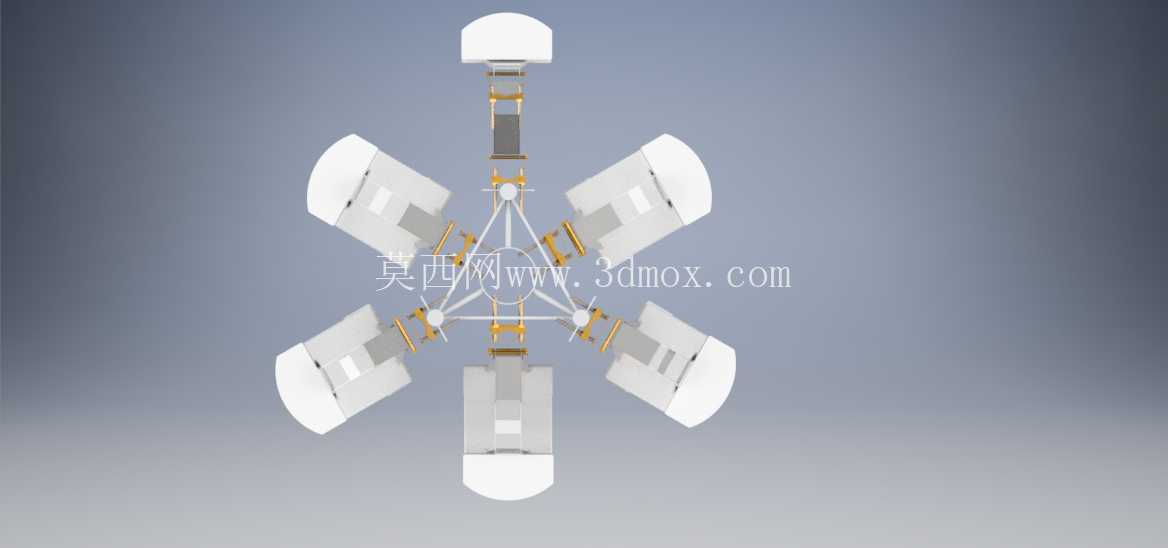

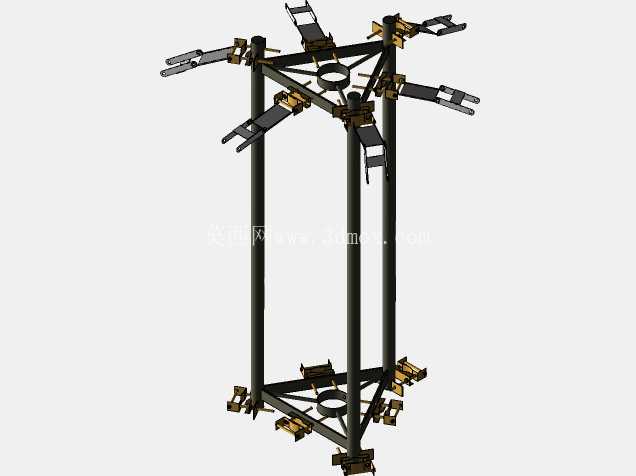

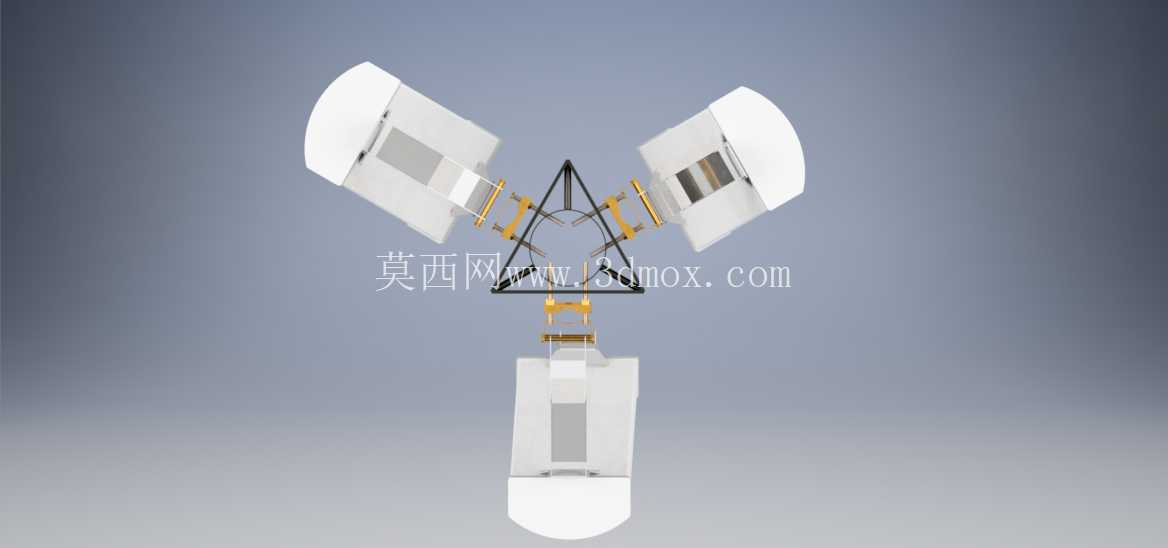

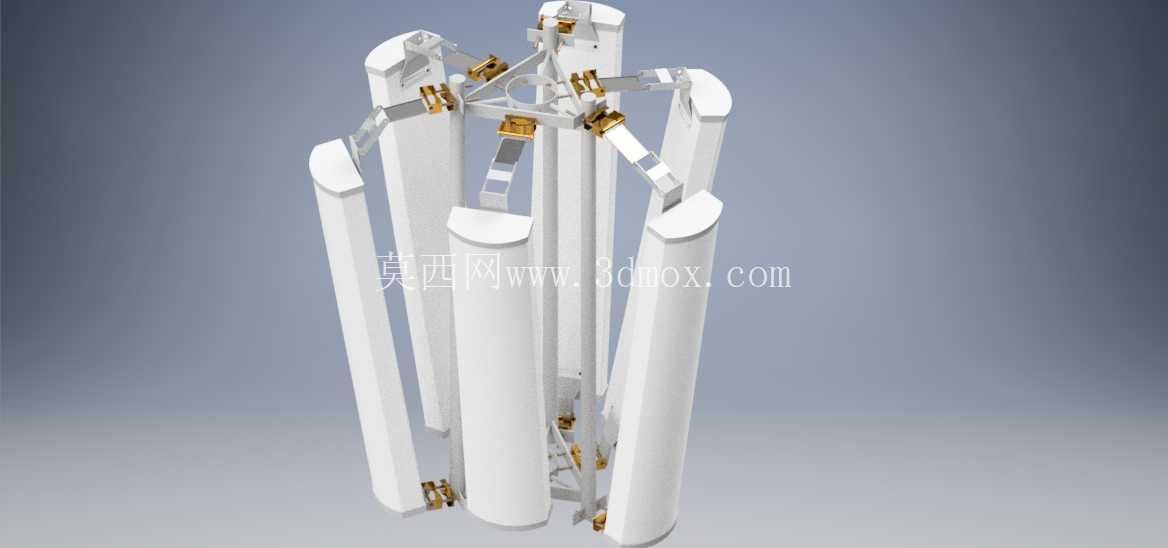

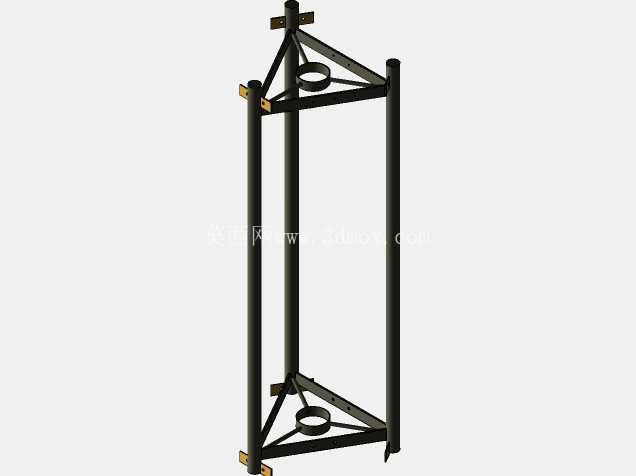

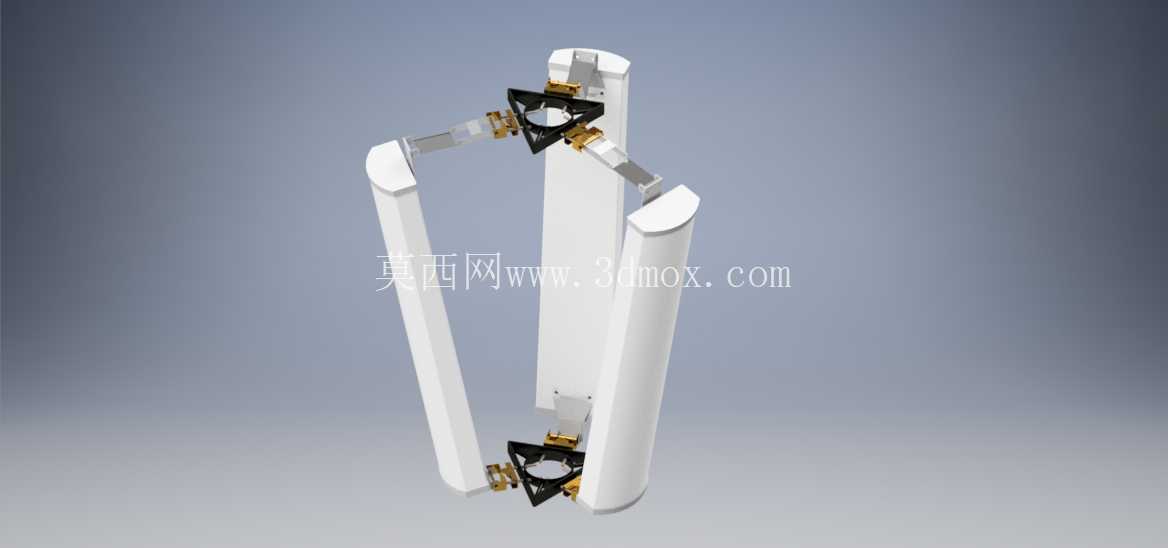

　　整体布局采用上下两组三角转接节点配合三根长支撑臂的形式。上部节点位于天线收拢后的中心区域，下部节点靠近安装基座，节点之间通过金属铰接件连接长条形白色臂体。展开后，三根臂体沿周向分布，形成近似扇形的空间框架；收拢时，臂体可围绕铰接轴转动并贴近中心轴线，使外轮廓明显缩小，便于放入运输箱或随通信背包携带。这种思路比固定式桁架更适合频繁转移的任务，也比单杆支撑具有更好的侧向稳定性。

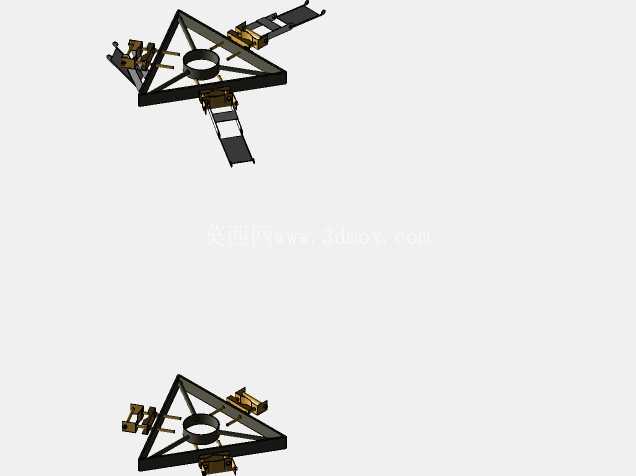

　　长支撑臂采用细长截面，外形沿长度方向带有圆弧封端，能够减少尖锐边角对操作人员和线缆护套的损伤。臂体内部可根据受力需要设置加强腔或预埋连接衬套，外部预留与铰接座配合的安装孔位。上下黑色三角转接件是受力核心，孔位呈三角形分布，每个角点都承担铰接轴传递的拉压载荷。设计时需要关注孔间距、轴孔同轴度和转接件厚度，若孔位偏差过大，展开后会出现臂体别劲、锁紧困难或局部应力集中。

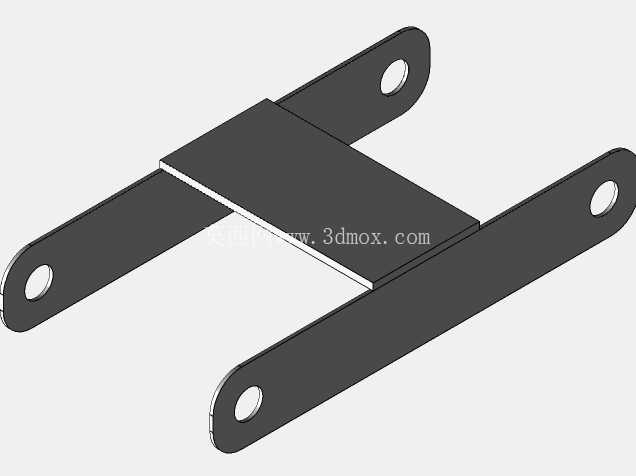

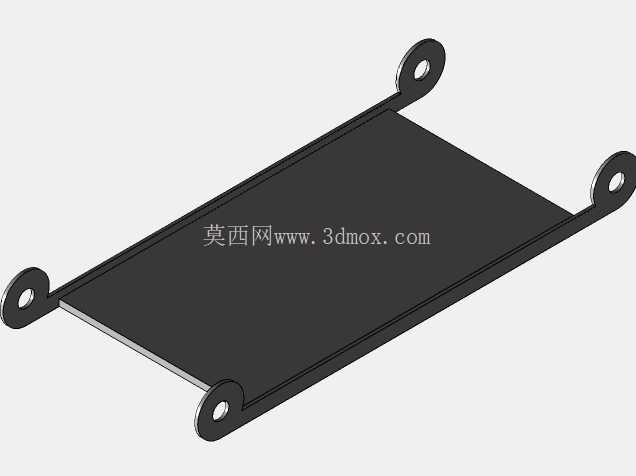

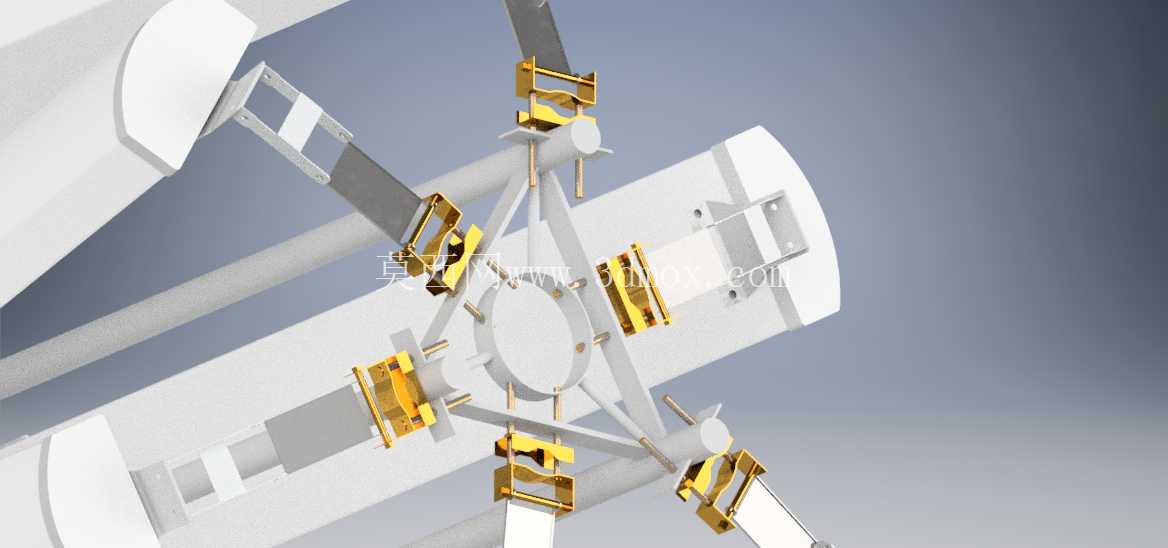

　　铰接区域使用金属连接件完成臂体与三角节点的过渡，连接件既承担转动功能，也提供装配定位。实际建模时应保留销轴、垫片、锁紧面和限位面的相对关系，不能只做静态外观。销轴方向决定臂体旋转轨迹，限位结构则决定展开角度；当支架达到工作姿态后，限位面应能阻止臂体继续外张，使风载通过臂体、铰接件、三角节点逐级传递到下方安装接口。

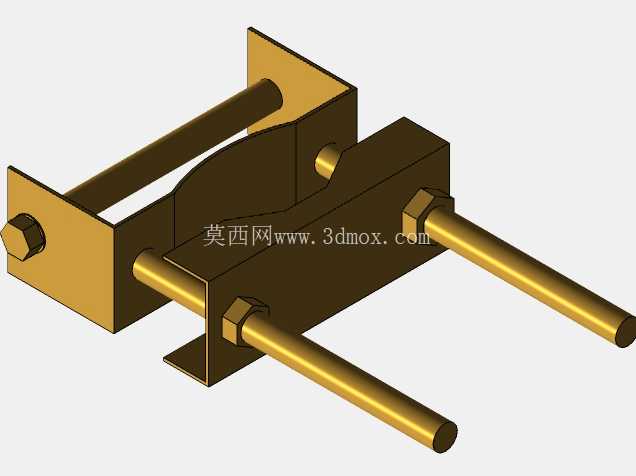

　　下部节点需要与外部桅杆、云台或固定基座对接，安装边界应重点控制底孔分布圆、接合面高度和外接轮廓。支架展开后的最大径向尺寸由臂长和展开角共同决定，现场选型时要确认该尺寸不会与周边设备、线缆或人员通道发生干涉。收拢状态下，则要核对臂体旋转后是否与中心节点、紧固件和下部接口重叠，保证折叠动作连续。

　　从结构工程角度看，该类支架的建模重点不在复杂曲面，而在运动关系和载荷路径。长臂适合采用薄壁件思路控制重量，三角节点适合通过加强筋和对称孔位提高刚度，铰接处则要保证拆装重复定位精度。表面处理上，外露臂体可采用浅色涂装降低日照吸热，金属节点应考虑防腐和导电连续性，以适应户外通信设备长期暴露、反复架设的使用要求。
