联合收割机铝制散热器翅片加工设备

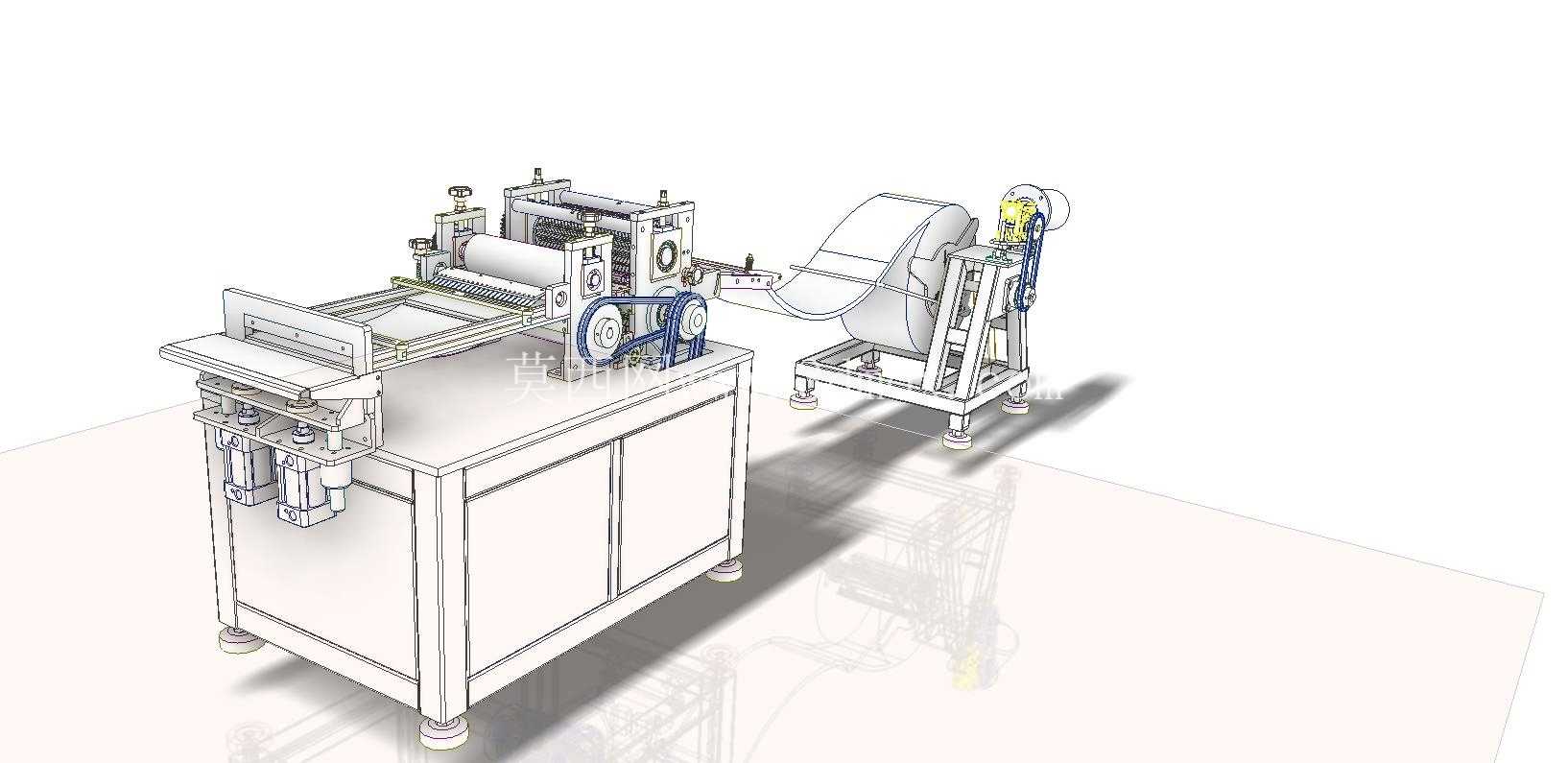

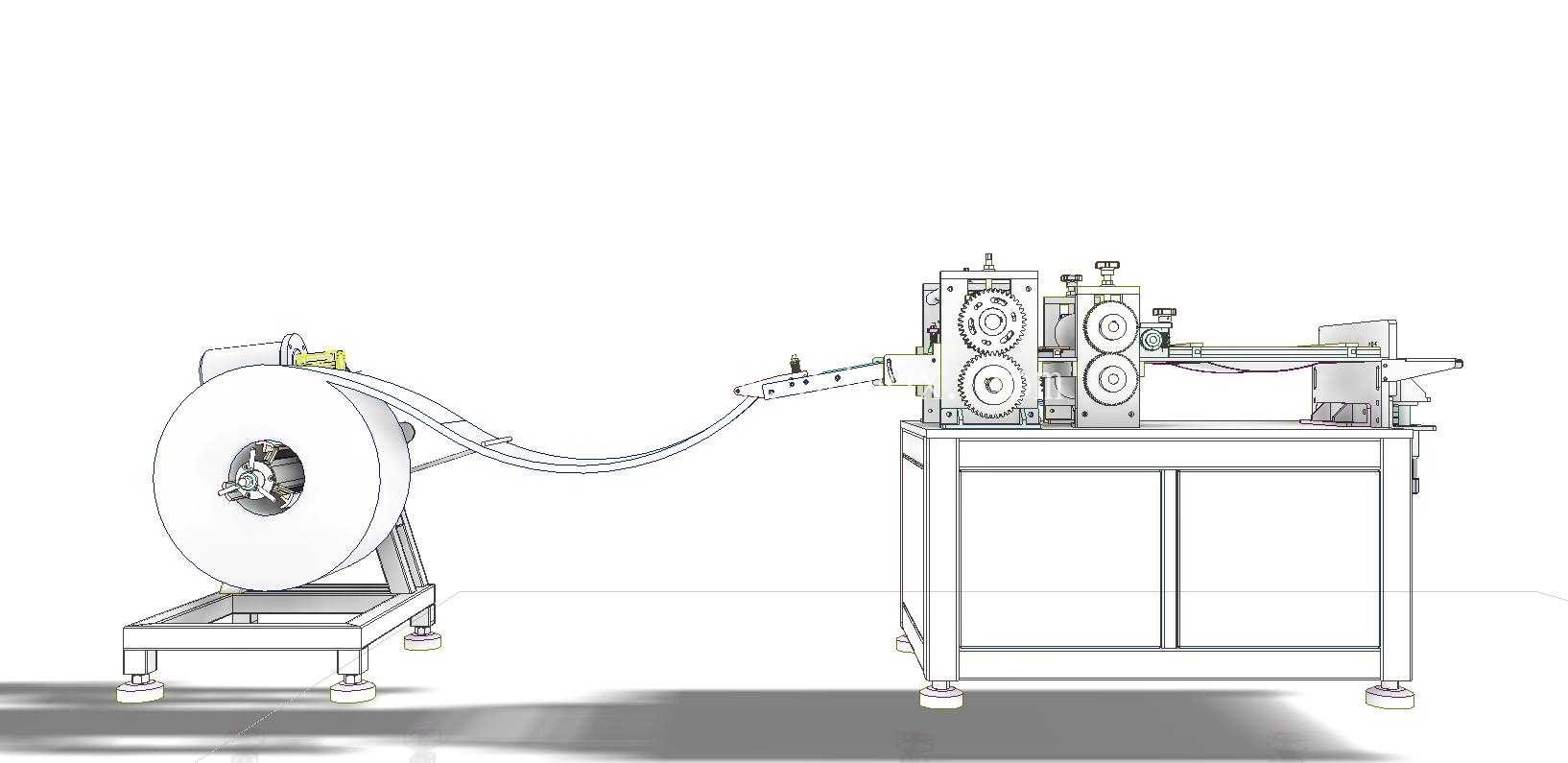

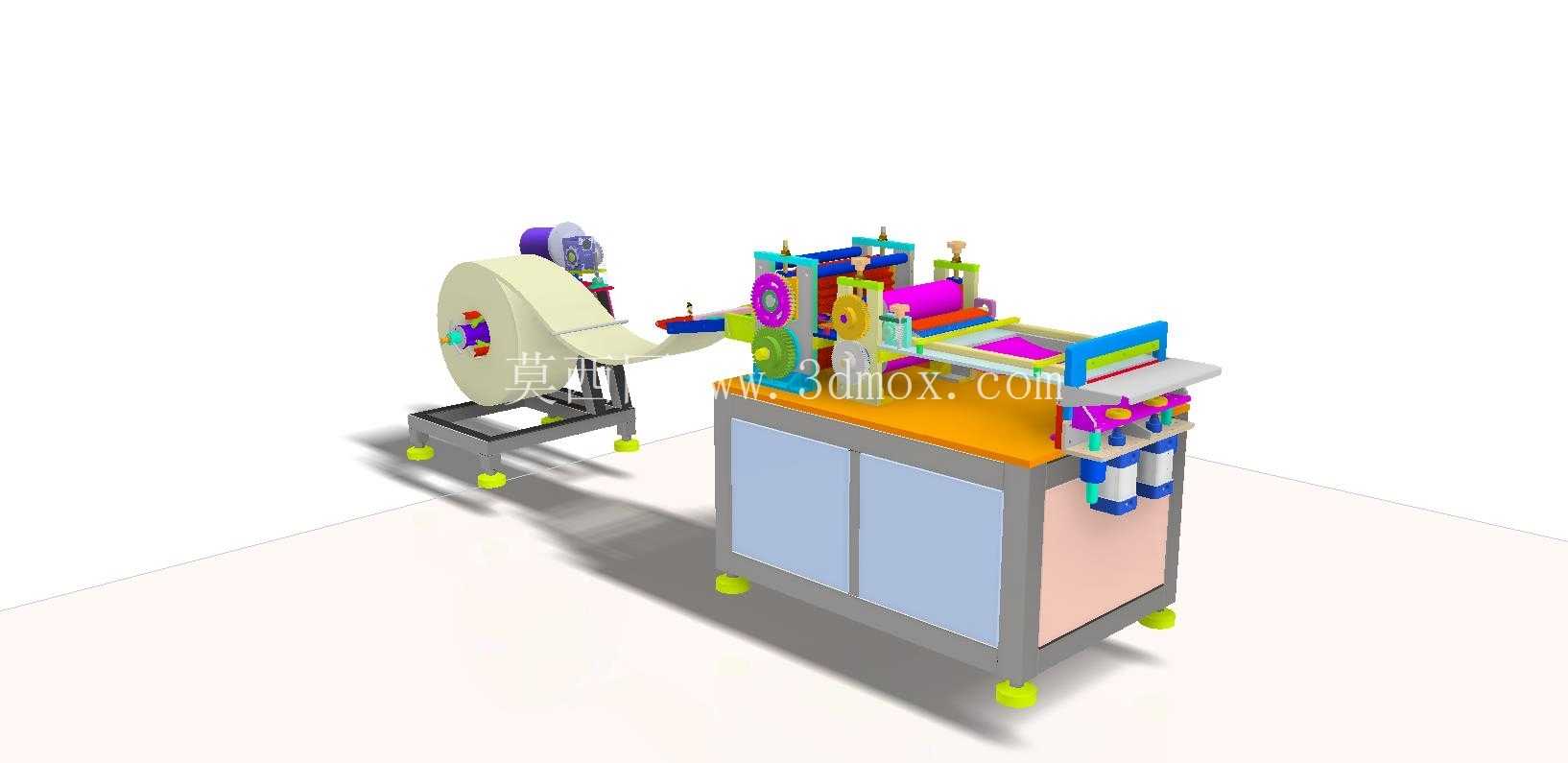

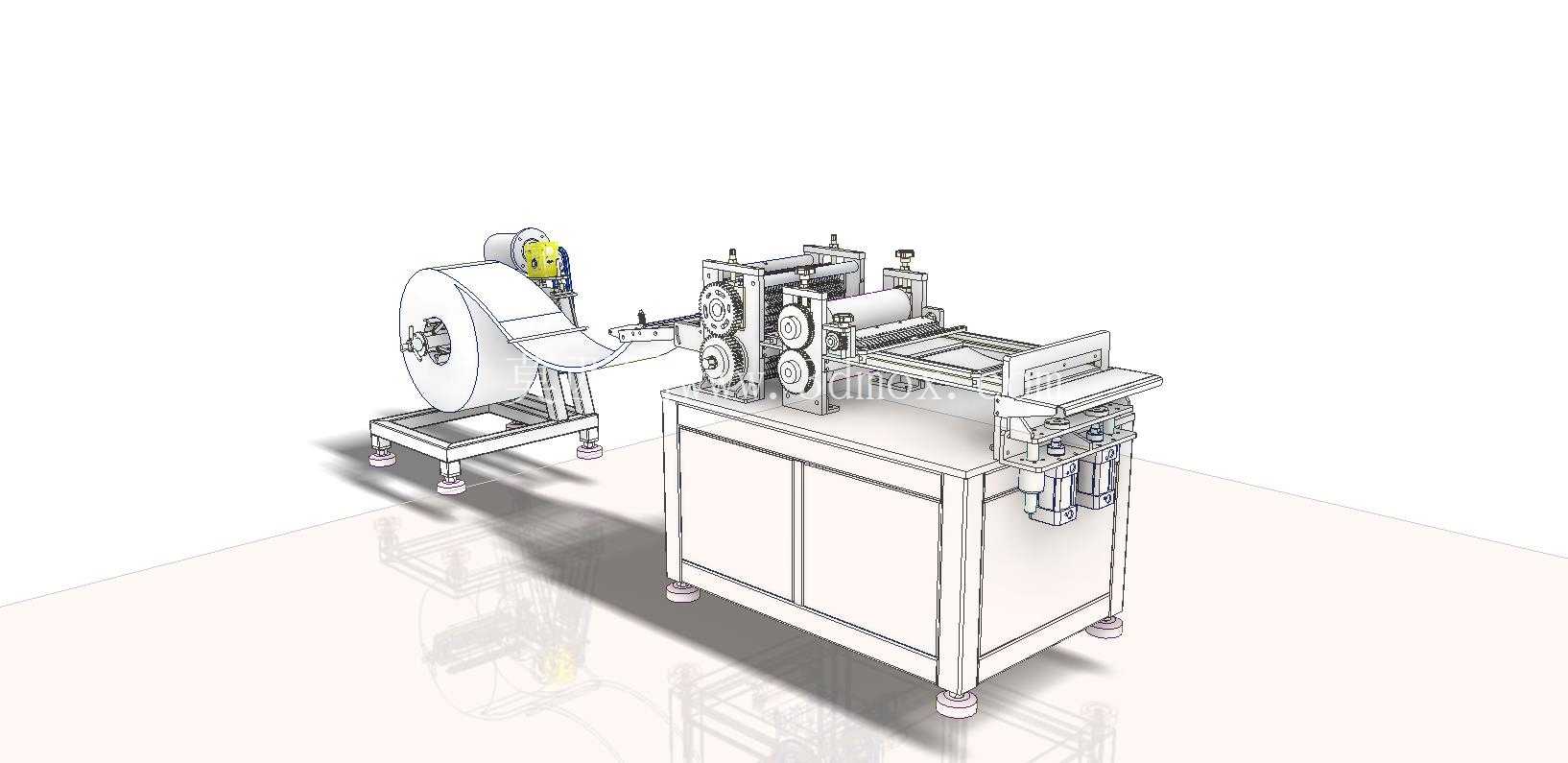

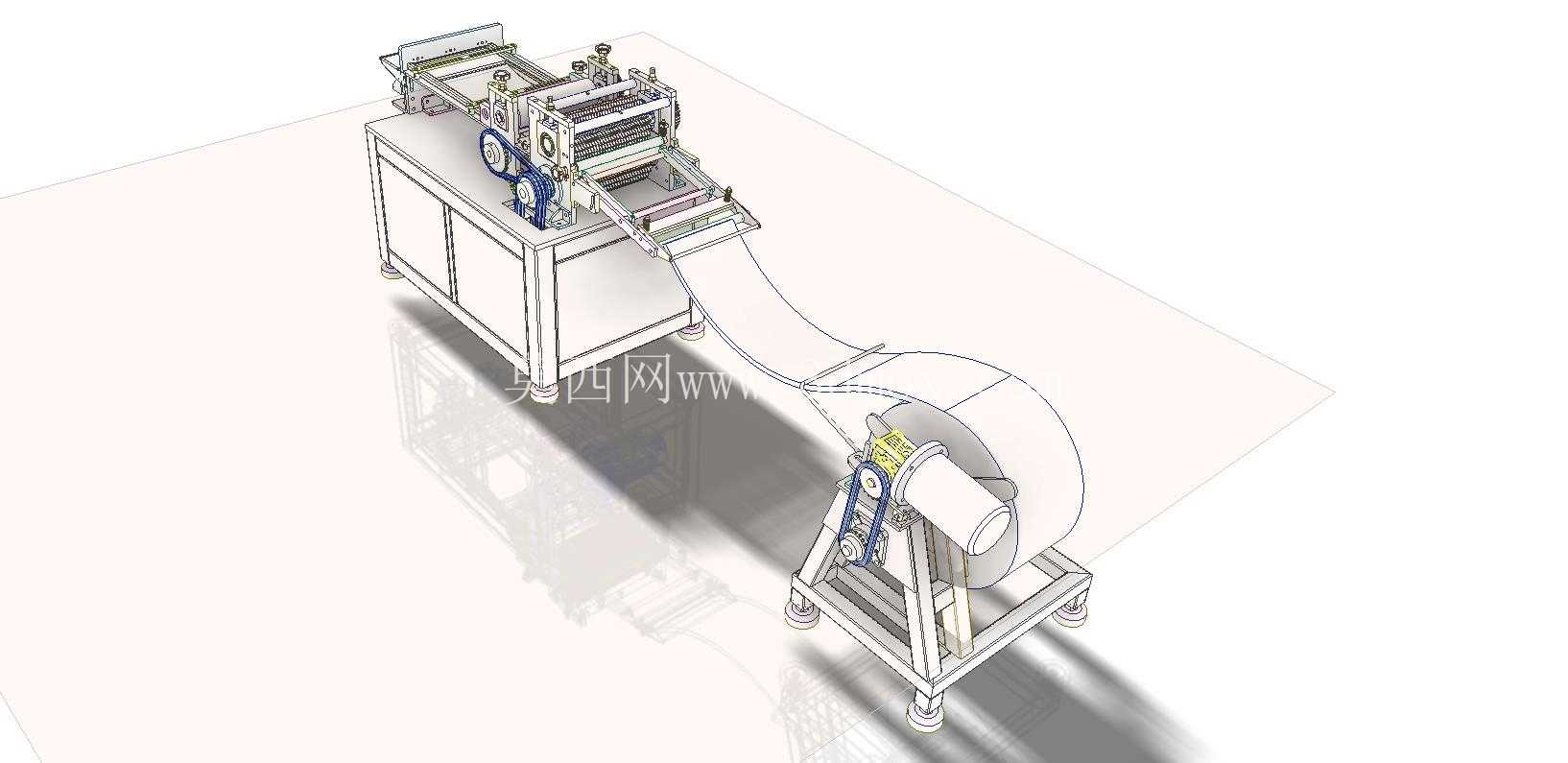

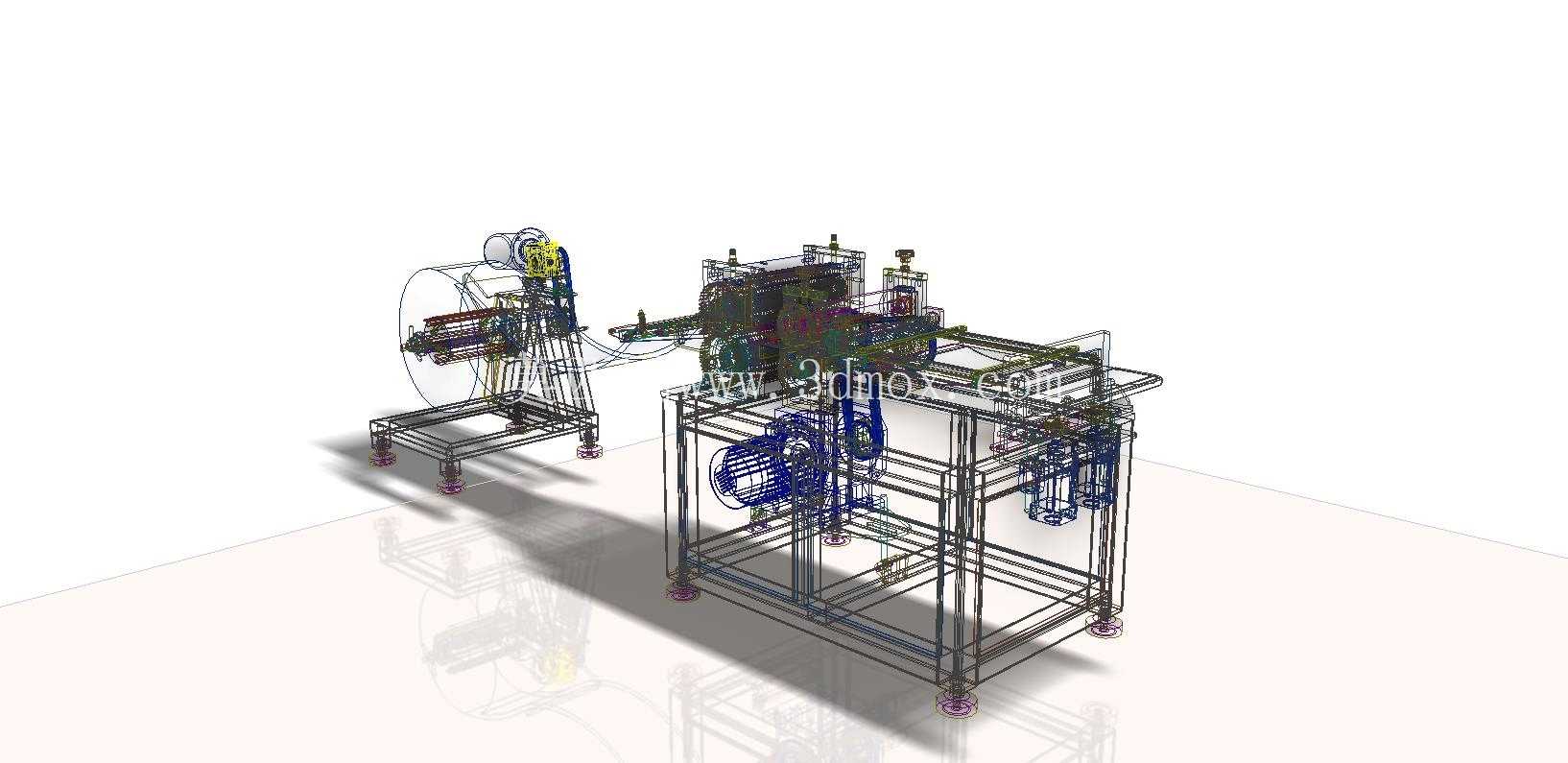

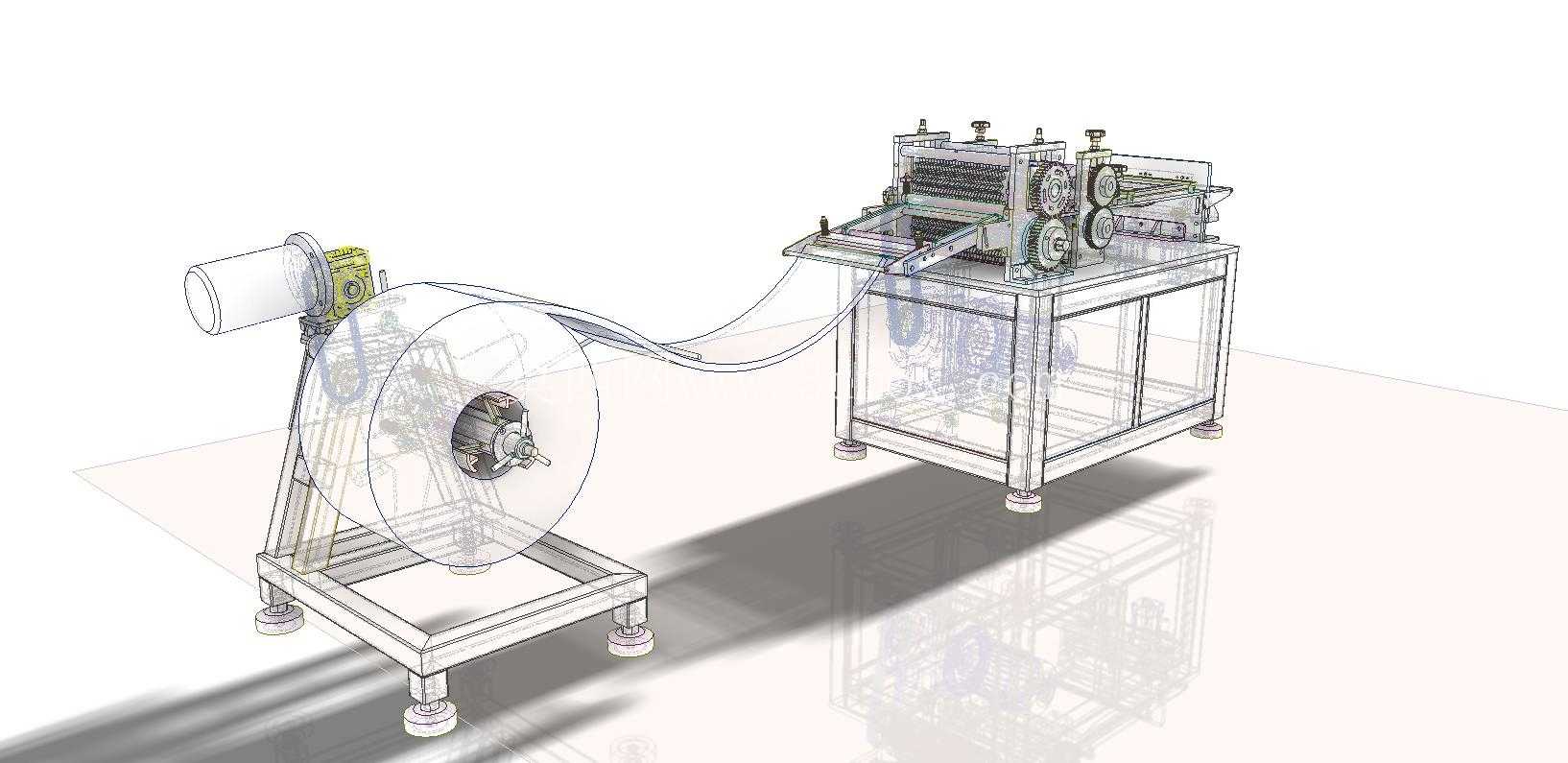

　　这套设备主要面向农用联合收割机的散热系统配套加工场景，核心功能是完成铝制散热翅片的连续成型与定尺裁切，产出的方波翅片是散热器芯体的核心换热构件，直接决定散热器的换热效率与结构强度。从整机布局来看，设备采用分体式料架与主机集成的结构设计，左侧独立放料架承载成卷铝带料卷，通过张力调节机构将铝带平稳送入主机成型工位，避免送料过程中铝带跑偏、褶皱，保证翅片成型的尺寸一致性。主机部分采用柜式焊接机架作为承载基体，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，抵消地面不平带来的运行振动，保证高速冲压成型过程中的工位精度。

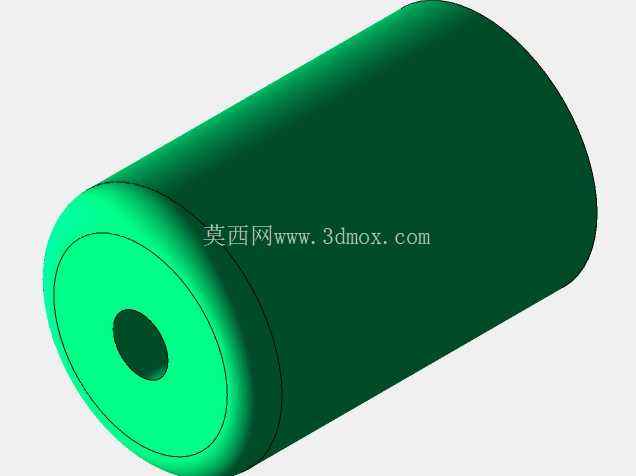

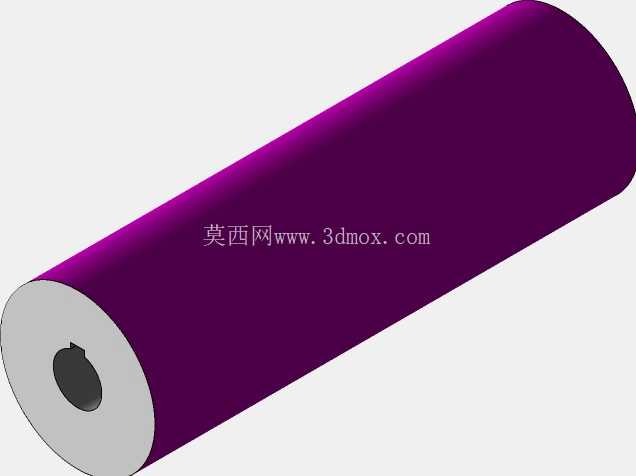

　　成型工位采用多组配对辊轮结构，通过辊轮表面的成型齿形将平直铝带逐步辊压成设定波高、波距的方波结构，相比单次冲压成型，连续辊压的加工方式生产效率更高，成型后的翅片波峰波谷一致性更好，不会出现局部应力集中导致的翅片倒伏问题。裁切工位采用伺服驱动的往复切刀结构，可根据散热器芯体的尺寸要求设定裁切长度，定尺精度控制在±0.5mm以内，裁切后的翅片自动滑落到接料台，方便操作人员批量收集转运。设计过程中重点考虑了铝带加工的材料特性，所有与铝带接触的辊轮、导向面都做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，避免加工过程中划伤铝带表面，影响后续的钎焊结合强度。

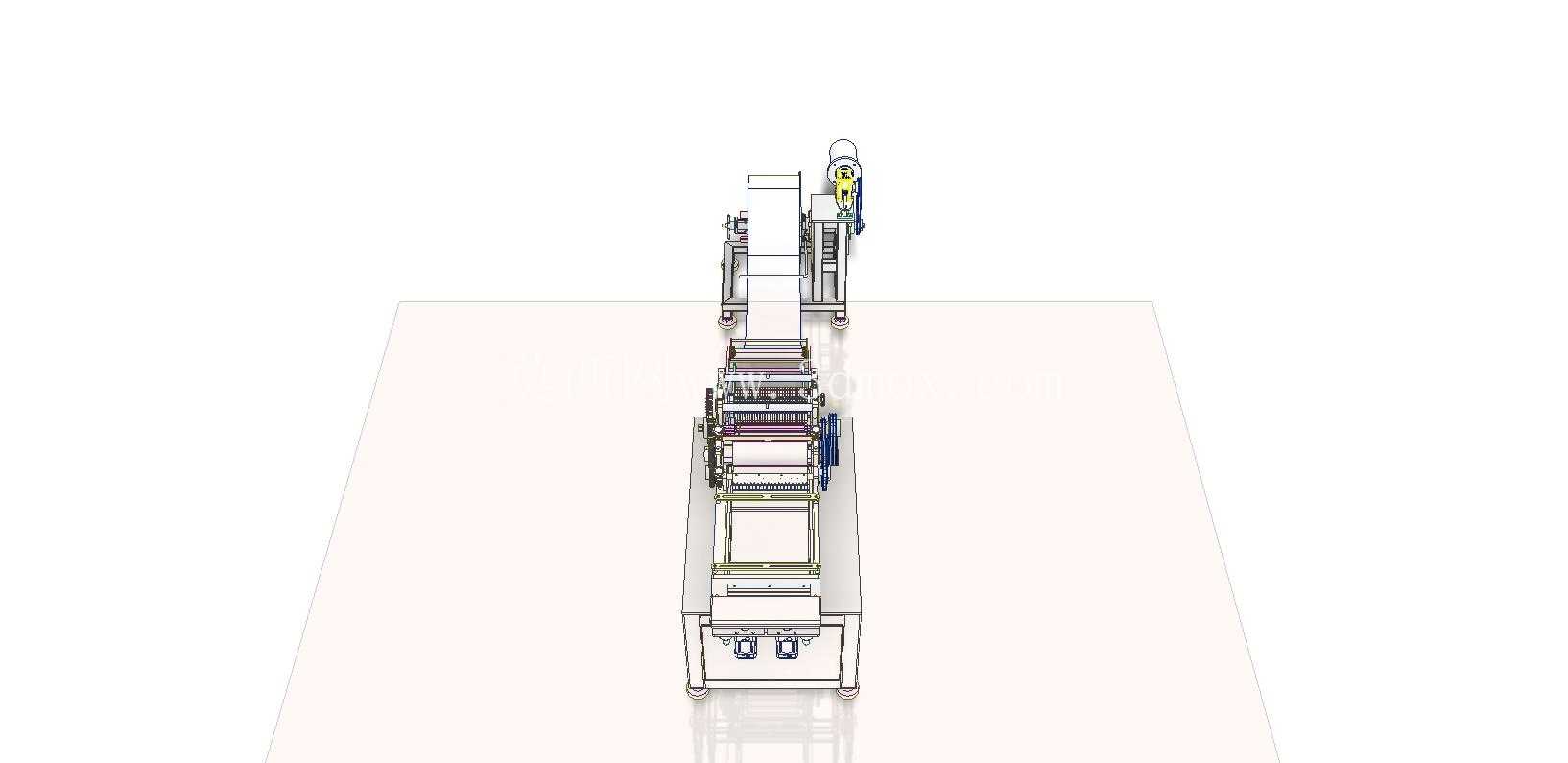

　　设备的操作侧预留了足够的维护空间，成型辊轮的调节机构采用外露式刻度盘，操作人员可根据不同规格翅片的加工需求快速调整辊轮间隙，不需要拆解设备主体，换型调整时间可控制在20分钟以内。安装边界方面，整套设备占地长度约3.2米，宽度约1.2米，主机高度约1.6米，放料架高度约1.4米，车间部署时需要在设备左侧预留至少1米的料卷上料空间，右侧预留0.8米的成品收集空间，设备总重约850kg，普通硬化车间地面即可满足承载要求，不需要额外做设备基础。气路系统布置在机架柜体内部，裁切工位的驱动气缸配置了独立的调压阀，可根据铝带厚度调整裁切压力，避免压力过大导致切刀崩损或者压力过小出现翅片裁切连边的问题。

　　设备运行过程中，成型辊轮的线速度与送料速度、裁切速度做了同步匹配，不会出现铝带拉扯或者堆料的问题，连续运行状态下的加工速度可达每分钟12米，能够满足中小型散热器生产车间的批量加工需求。
