V型十二缸发动机缸体结构三维设计

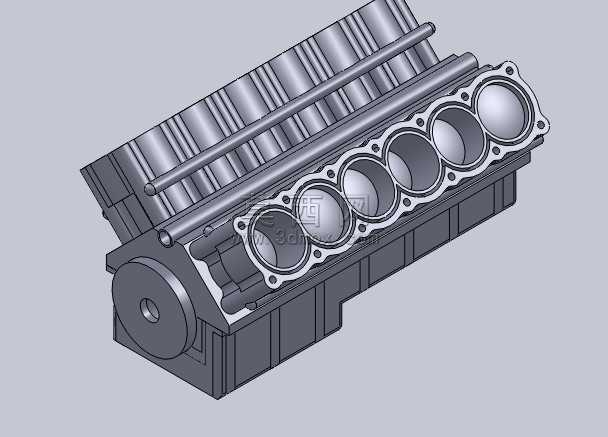

本作品为V型十二缸发动机半总成结构的三维建模成果，建模过程参考分步式引擎制作教程完成，重点还原了V12发动机核心缸体部分的结构特征。建模阶段首先搭建整体布局基准，按照V型引擎60度夹角的排布逻辑，确定两侧各六组气缸的中心轴线位置，保证缸筒间距、夹角角度完全符合大排量V型动力单元的常规设计参数。缸体主体部分采用拉伸、切除组合命令完成基础外形构建，对每一处缸筒内壁做了等厚壁厚处理，还原真实发动机的水套预留空间，缸筒端口位置的密封面、螺栓定位孔都做了精细化的特征排布，每个孔位的间距、孔径都按照内燃机缸盖密封的标准设计逻辑设置，保证结构的合理性。缸体侧面的加强筋结构采用筋特征命令生成，筋条的走向、厚度都参考量产V12发动机的强化设计，既还原了外观特征，也符合缸体承受交变载荷的力学设计逻辑。前端的曲轴输出端做了简化的轴头、法兰特征，还原动力输出的接口结构，顶部的凸轮轴安装位、推杆过孔也都做了对应特征还原，保证整体结构的完整性。材质渲染阶段，缸体主体赋予哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸铝缸体的磨砂金属质感，缸筒内壁做了高光金属材质区分，模拟气缸珩磨后的光滑内壁效果，密封面、螺栓孔边缘做了细微的倒角处理，避免锐边失真。整个建模过程遵循从整体到局部的设计思路，先确定整体布局框架再逐步细化局部特征，所有结构都围绕V型十二缸发动机的真实工作逻辑设计，没有冗余的无效特征，既保证了外观的还原度，也清晰展现了V12发动机缸体部分的核心结构排布，可作为内燃机结构学习、动力总成方案展示的三维参考素材，直观呈现大排量V型引擎的缸体布局特点与结构设计逻辑。
