手动拉拽式火灾报警触发装置结构设计

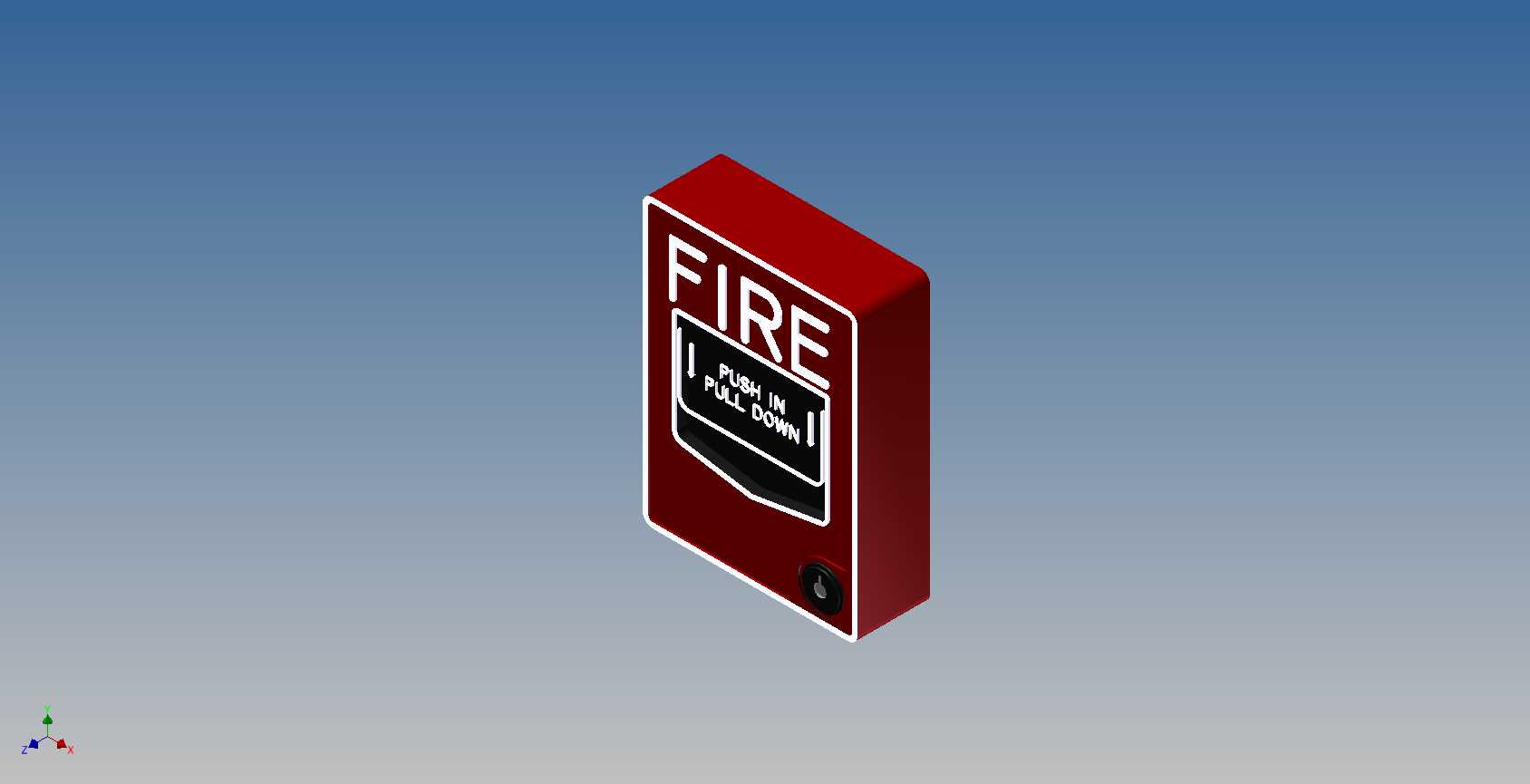

　　这款手动火灾报警触发装置，主要部署在建筑公共区域、工业厂房、仓储空间、商业综合体的疏散通道、楼梯转角、出入口墙面位置，是整个火灾自动报警系统里最基础的人工触发终端，当现场人员发现火情且系统未自动探测到异常时，可直接通过手动操作触发报警信号，将火警信息传递至消防控制室，为火情处置、人员疏散争取最早的响应时间。从结构设计来看，装置整体采用立式长方体壳体结构，外壳选用阻燃ABS工程塑料注塑成型，正面做醒目的大红色涂装，表面印刷清晰的FIRE标识与操作指引文字，即使在烟雾弥漫、光线不足的环境下，也能让现场人员快速识别设备位置与操作方式。

　　操作区域采用内凹式防误触设计，日常状态下操作面板处于闭合锁定状态，触发时需要先向内按压再向下拉动操作把手，这种两段式操作逻辑可以有效避免日常巡检、清洁过程中的误碰触发，减少系统误报带来的应急资源浪费。设计过程中充分考虑了墙面安装的边界要求，壳体背部预留标准86型暗装接线盒适配孔位，整体厚度控制在50mm以内，突出墙面的部分做圆弧倒角处理，避免人员通行时发生磕碰，安装高度按照消防规范要求设置在距地面1.3-1.5m区间，适配不同身高人群的操作需求。

　　装置内部的触发结构采用微动开关搭配复位弹簧的组合，拉动操作把手时触发行程控制在15mm，操作反馈清晰，触发后开关信号通过接线端子传递至火灾报警控制器，同时装置自带的状态指示灯会切换为常亮红色，提示现场人员报警信号已成功发出。结构建模时对壳体的卡扣连接结构做了专门优化，前后壳通过周边均匀分布的6组塑料卡扣配合底部的1颗固定螺丝实现装配，无需复杂的紧固件即可保证壳体拼接紧密，防护等级达到IP30，能够阻挡日常环境中的灰尘侵入，适配室内常规使用场景。操作把手的转轴部位做了耐磨衬套设计，反复触发操作的寿命不低于10000次，即使在长期未操作的情况下，也不会出现转轴卡滞、操作力过大的问题，保证紧急情况下操作顺畅。
