PILANA金属带锯切割设备结构设计

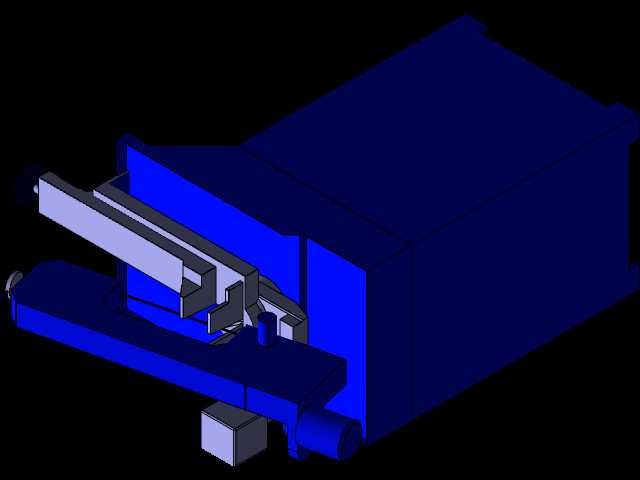

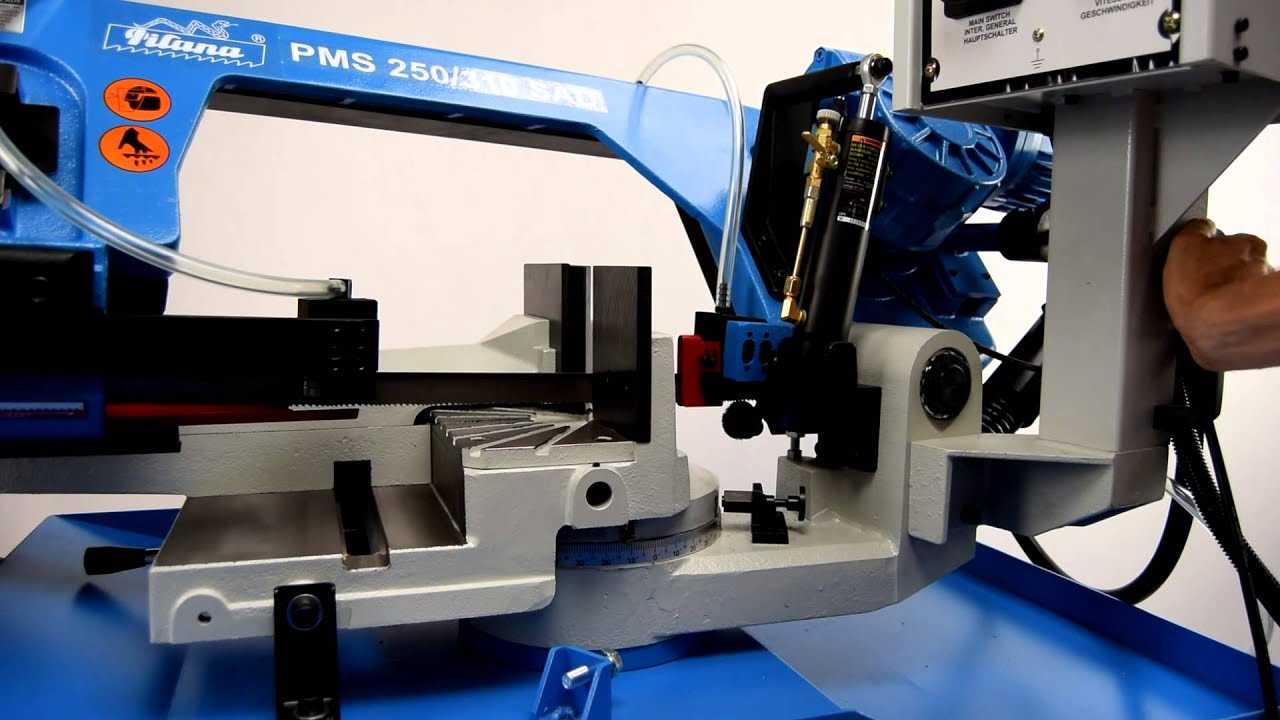

　　这套锯切设备的三维结构，核心围绕金属型材下料环节的实际作业需求搭建，在机械加工车间、五金件预制生产线、钢结构预制场这类场景中，这类设备承担着棒料、型材、异型金属坯件的定长切断工序，是毛坯备料环节不可或缺的加工设备。从结构布局来看，模型还原了卧式带锯的典型排布逻辑，锯架部分的倾斜进给轨道做了简化的结构示意，配合工件夹持工位的定位基准面，能够直观呈现锯切过程中锯带的走刀路径与工件的装夹边界。

　　设计思路上优先还原了核心功能部件的装配关系：锯带张紧机构的安装位、驱动轮与从动轮的同轴度基准、工件夹紧虎钳的行程范围都做了对应结构预留，虽然部分辅助防护、冷却管路的细节未做完全还原，但核心运动副的连接关系、部件间的干涉避让逻辑都清晰呈现，能够作为同类设备结构认知、原理演示、课程设计参考的基础模型使用。从安装边界来看，设备主体的基座采用整体式箱型结构的简化示意，底部预留了地脚安装的固定孔位，横向进给方向的行程限位块位置明确，锯架抬升的最大高度、钳口最大开合距离对应的安装空间都能通过模型尺寸直观测算，在做车间布局规划、设备改造适配时，可以直接参考模型的外轮廓尺寸预留操作与维护空间。

　　实际生产中这类锯切设备相比砂轮切割机，具备切口损耗小、切削噪音低、可加工大尺寸型材的优势，模型中锯带的导向臂结构做了简化呈现，这一部件的作用是在锯切过程中约束锯带的横向摆动量，保证切口的平面度与垂直度，避免锯带受侧向力发生断带故障。夹持工位的固定钳身与活动钳身的配合面做了防滑齿形的简化示意，对应实际设备中夹紧工件时防止料件窜动的结构设计，进给导轨的安装面与锯架的连接座采用刚性连接的结构示意，还原了实际设备中保证进给运动直线度的装配要求。

　　模型虽然是教学项目制作的简化版本，省略了部分钣金护罩、液压管路、电气走线等非核心结构，但核心功能部件的位置关系、运动逻辑都准确还原，对于刚接触金属加工设备结构的设计人员来说，能够快速建立卧式带锯设备的整体结构认知，理解锯切工序中各部件的协同运作逻辑，也可以在此基础上补充细节结构，完成定制化锯切设备的改型设计工作。
