水烟烟具结构三维数模设计

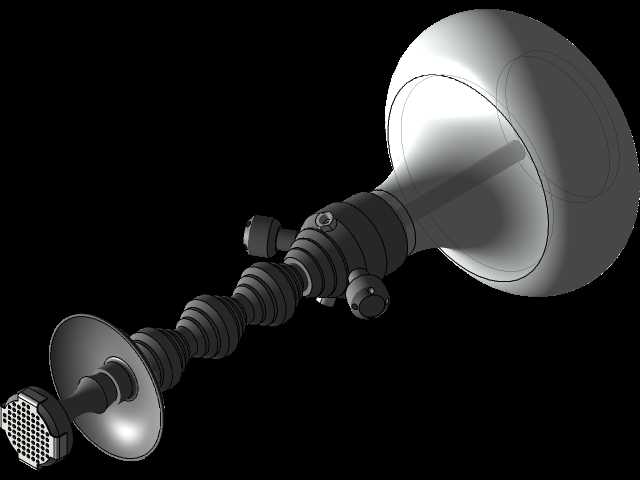

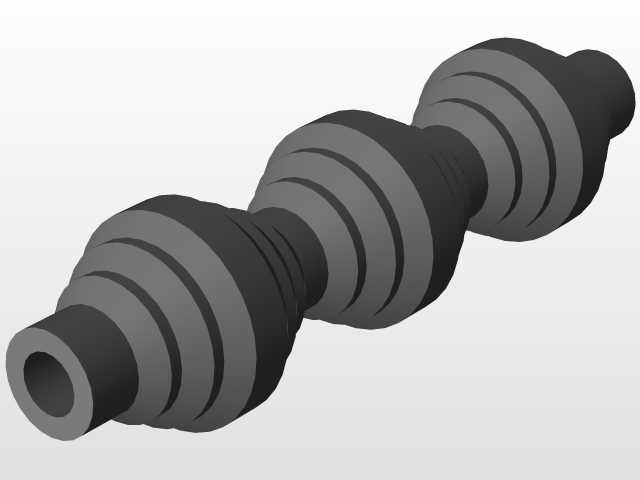

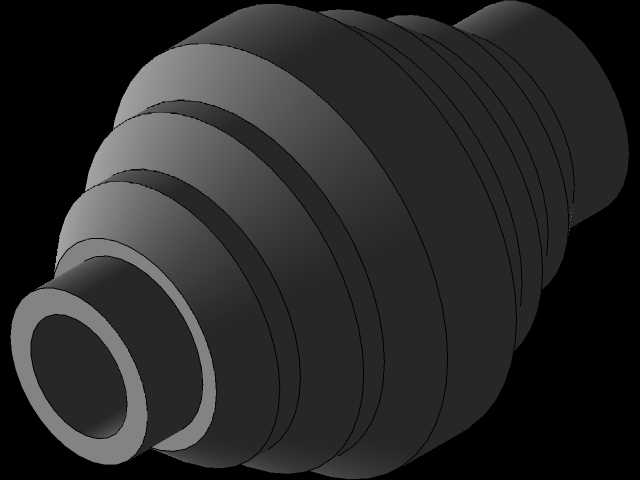

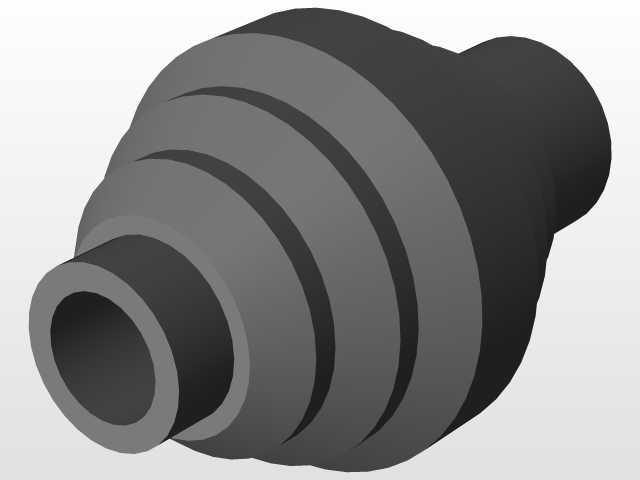

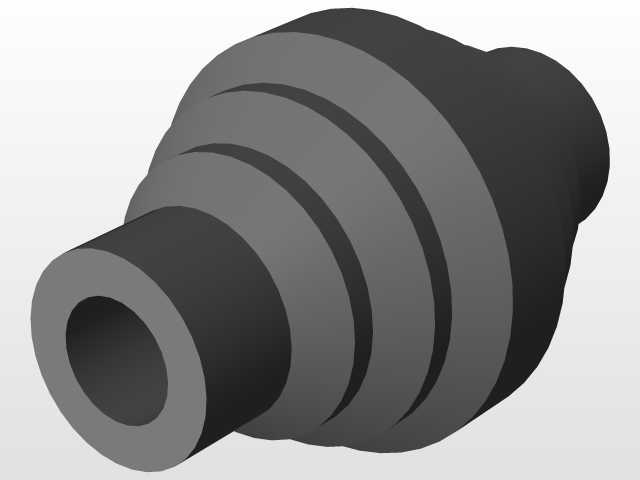

　　这款水烟结构的三维设计，核心围绕烟具实际使用过程中的气路流通、密封可靠性与握持操作便利性展开，整体采用分段式模块化结构设计，将烟碗承载段、导气杆段、储水过滤腔、吸气嘴段做了独立拆分，各段之间采用锥面配合加环形密封槽的结构，既保证装配时的同轴度，也能避免抽吸过程中出现漏气问题，同时方便日常使用后的拆分清洁。从实际应用场景来看，这类烟具多用于休闲消费场景，结构设计需要兼顾使用体验与结构耐用性，导气杆部分采用多段波纹式结构，一方面可以增加气路的路径长度，让高温烟气在流经过程中充分降温，避免入口烟气温度过高造成烫口感知，另一方面波纹结构也能提升杆身的结构强度，减少日常拿取过程中磕碰造成的变形问题。

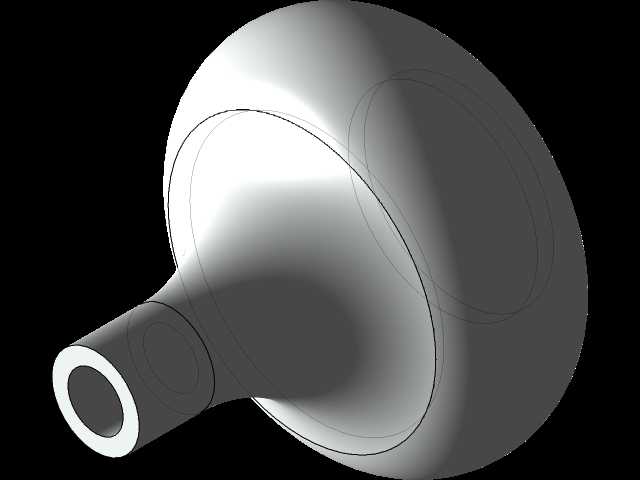

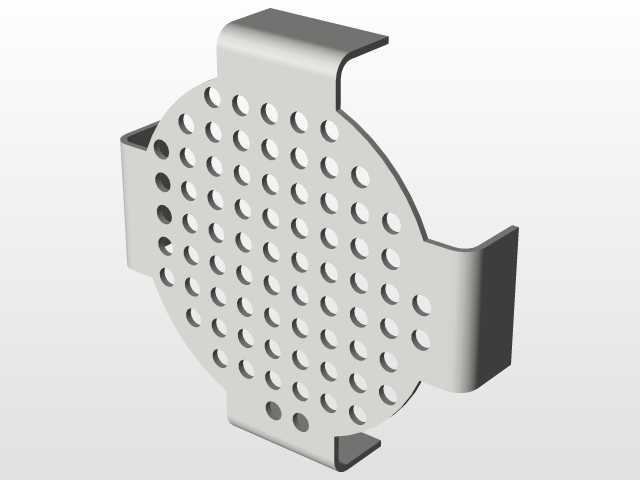

　　烟碗承载端设置了带密集通孔的隔网结构，通孔直径经过反复校核，既可以保证烟料燃烧后的烟气顺利通过，也能阻挡烟料碎屑随气流进入下方储水腔，避免造成气路堵塞。储水腔采用大容积弧面结构，腔体底部做了圆弧过渡，没有清洁死角，腔体与导气杆的连接位置设置了限位凸台，保证导气杆插入储水腔的深度固定，始终保持下端出气口位于液面以下合适位置，确保烟气经过充分的水滤，不会出现因插入深度过浅导致烟气未经过滤直接被吸入、或是插入过深造成吸气阻力过大的问题。

　　吸气嘴部分采用符合人体工学的扩口弧面设计，与唇部接触的边缘做了圆角钝化处理，长时间接触也不会产生不适感，侧部设置的两个调节旋钮，分别用于控制进气量大小与储水腔的泄压幅度，旋钮表面做了防滑滚花结构，即使手上沾有水渍也能顺畅调节，不会出现打滑问题。整体结构的安装边界经过优化，各段装配后同轴度公差控制在0.1mm以内，所有外露边缘都做了R0.5以上的圆角处理，不存在尖锐棱角，避免日常使用过程中划伤手部。各连接部位的配合公差采用间隙配合加密封件的组合，既保证拆分组装时的顺畅度，也能在长期使用后不会因为磨损出现密封失效问题，导气杆内部的气路做了光滑内壁处理，减少气流通过时的紊流噪音，提升使用过程中的静谧性。
