涡轮增压压气机叶轮精密结构设计

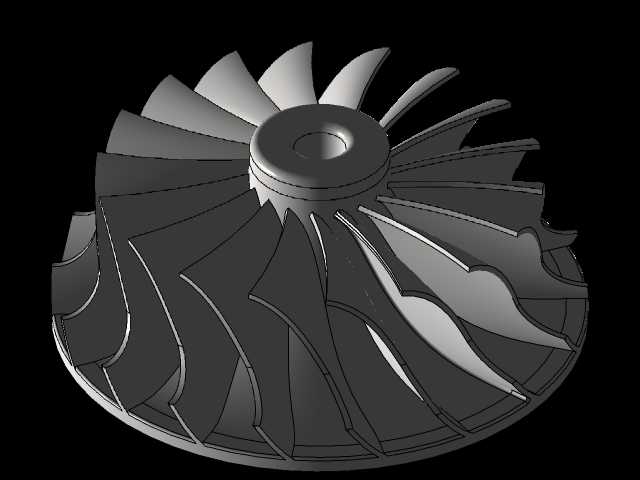

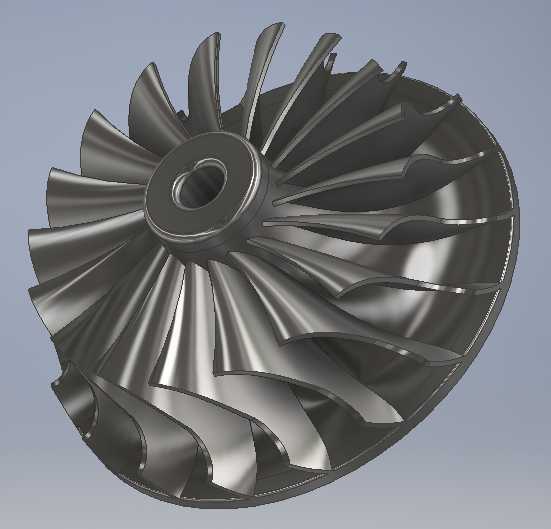

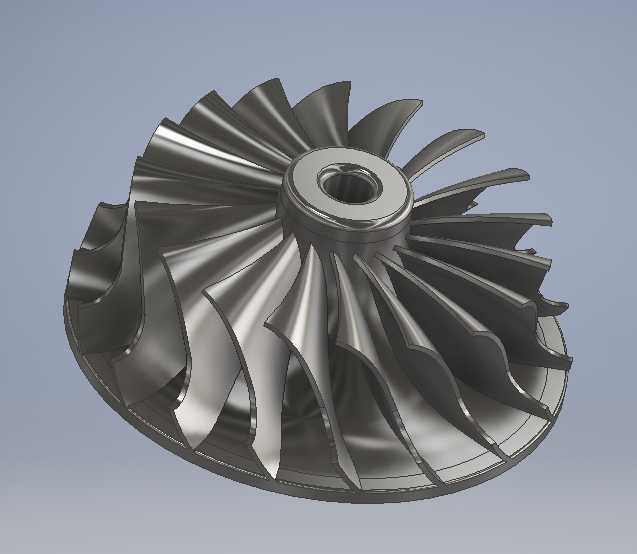

　　这款叶轮是涡轮增压压气机的核心做功部件，主要应用在内燃机进气增压系统、小型工业气源增压设备的压缩端，承担着将进入壳体的常压空气通过高速旋转做功，提升进气压力后输送至下游腔室的核心作用，直接决定整套增压系统的压比、流量范围与整机效率。从实际工况适配来看，这类叶轮常匹配转速区间每分钟数万转到十余万转的工作场景，设计阶段需要兼顾气动性能与结构强度的平衡，叶片型线采用后弯式三元流设计，每一片叶片的进出口安装角、叶型厚度分布都经过流场迭代优化，能够在高转速下减少气流分离损失，避免喘振工况提前出现，拓宽压气机的稳定工作流量范围。

　　从结构设计细节来看，叶轮中心设置带定位台阶的通孔，用于与转轴过盈配合装配，孔位的同轴度公差需要控制在微米级，避免高速旋转时产生不平衡量引发整机振动；轮毂面采用光滑过渡的曲面构型，从中心孔位置向外缘平滑延展，既降低了轮盘位置的气流阻力，也能优化应力分布，减少高转速下的应力集中风险。叶片数量经过气动与模态仿真匹配，长短叶片间隔排布的构型，能够在有限的轮盘尺寸内提升气流做功能力，同时避免叶片过密带来的流道阻塞问题，叶尖与压气机壳体之间的间隙设计需要兼顾热膨胀余量与泄漏损失控制，常温装配间隙通常控制在零点几毫米级别，确保设备达到工作温度后，叶轮不会与壳体发生刮擦，同时尽可能减少叶尖间隙的气流泄漏，提升压缩效率。

　　从安装边界来看，叶轮的轴向定位依靠中心孔的台阶面与转轴轴肩贴合，锁紧螺母压紧后需要完成动平衡校正，剩余不平衡量需要满足高速旋转部件的精度等级要求，避免运行过程中出现轴承过载、振动超标的问题。这类叶轮的材料通常选用高强度铝合金或高温合金，根据不同的工作温度区间选型，铝合金材质多用于进气端温度较低的乘用车、小型设备增压场景，高温合金则适配更高压比、更高工作温度的工业级增压设备。设计过程中还需要考虑叶轮的固有频率，通过调整叶片厚度、轮盘厚度的分布，让叶轮的各阶固有频率避开工作转速区间的激励频率，防止运行过程中出现共振引发叶片断裂故障。

　　流道部分的表面粗糙度也有明确要求，光滑的叶型表面能够减少附面层厚度，降低气流摩擦损失，进一步提升压气机的整机效率，在小流量工况下也能更好地维持气流附着，推迟喘振边界，让整套增压设备在更宽的负荷范围内稳定运行。
