小型皮带传动谷物磨粉加工设备结构

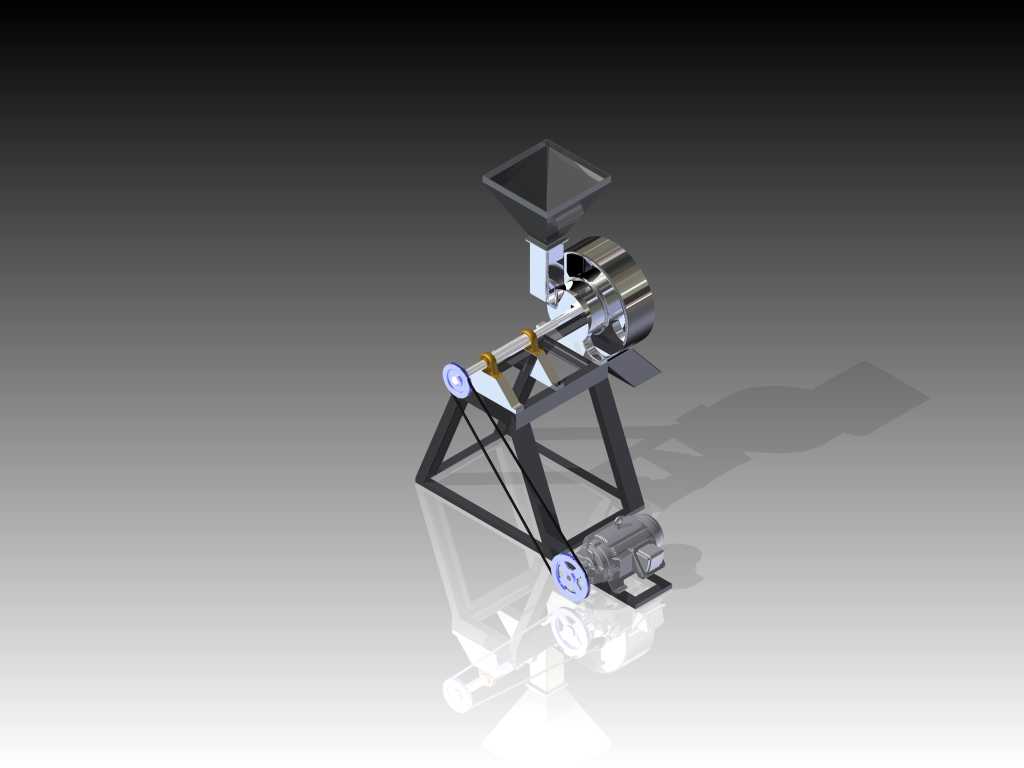

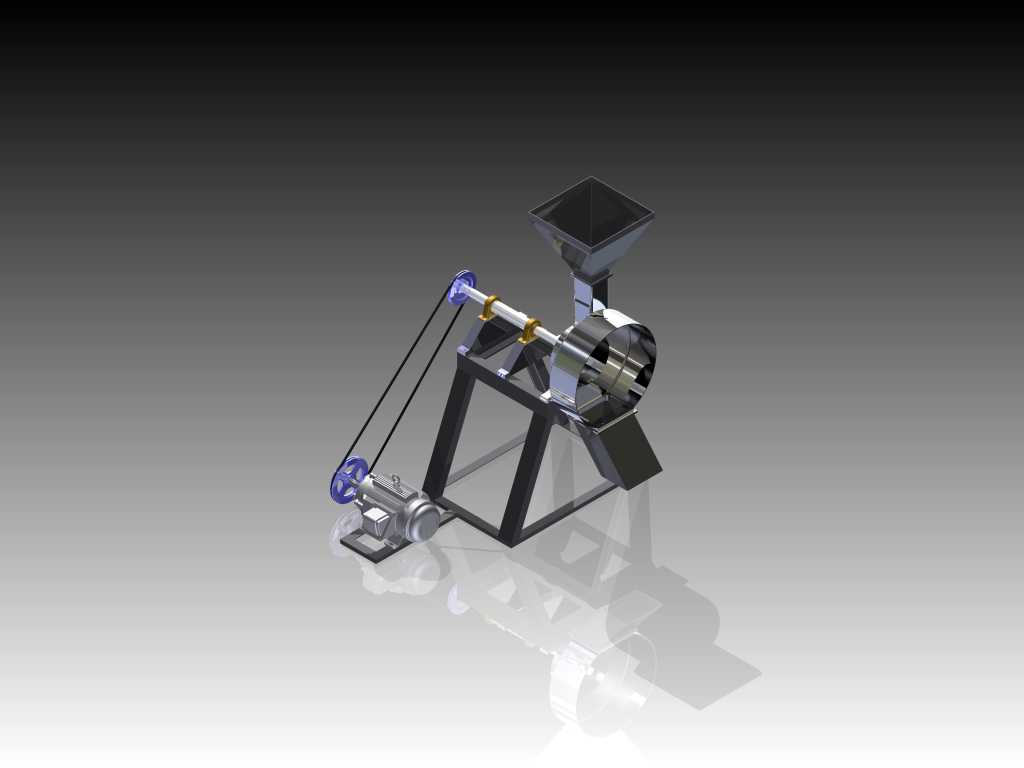

　　这款磨粉设备的三维结构，主要面向小型粮油加工点、农户自用加工场景设计，可完成小麦、玉米、杂粮等谷物的研磨制粉作业，也可适配部分干性中药材的粗粉碎加工需求。从结构布局来看，设备采用分体式动力排布，电机通过三角带将动力传递至磨腔主轴，带传动的设计既可以缓冲启动时的冲击载荷，也能在物料卡入磨腔时通过皮带打滑保护核心传动部件，避免硬连接带来的齿轮崩齿、主轴变形问题。上方的方形进料斗做了扩口设计，能够适配人工倒料、小型提升机上料两种进料方式，进料口下方设置有可调式插板，可通过改变插板开度控制进料流量，避免进料过快导致磨腔堵塞、出料过粗的问题。

　　磨腔部分采用卧式主轴布局，动磨盘与定磨盘的间隙可通过端部的调节手轮微调，操作人员可根据目标粉料细度调整间隙大小，适配从粗颗粒粉碎到精细制粉的不同加工需求，磨腔下方倾斜设置的出料导板可直接对接集料袋，无需额外增设出料输送结构，简化了小型加工场景的设备配置。机架采用角钢焊接成型的三角支撑结构，底部预留了四个地脚螺栓安装孔，可直接固定在水泥地面或者钢制机架平台上，整体安装占地长度约1.2米、宽度约0.6米，高度约1.1米，不需要过大的作业空间，适合小型作坊的紧凑场地布局。

　　设计过程中特意将电机安装座做了长槽孔设计，方便后期调整皮带张紧度，不需要额外加装张紧轮，降低了设备的制造成本与后期维护难度；磨腔端盖采用快拆式卡扣连接，日常清理磨腔残留、更换磨盘时不需要完全拆卸端盖螺栓，可缩短设备维护的停机时间。传动部分的皮带外侧预留了安全防护罩的安装位，实际投产时加装防护罩即可满足安全生产的防护要求，避免作业过程中衣物、工具卷入传动带引发安全事故。整机的重心集中在机架中下部，运行过程中即使磨盘高速转动，整体振动幅度也能控制在较低范围，不需要做额外的混凝土基础浇筑，移动搬迁也较为便利，适合流动加工点、小型村镇加工户的使用需求。
