工程机械铰接式多用途铲斗结构设计

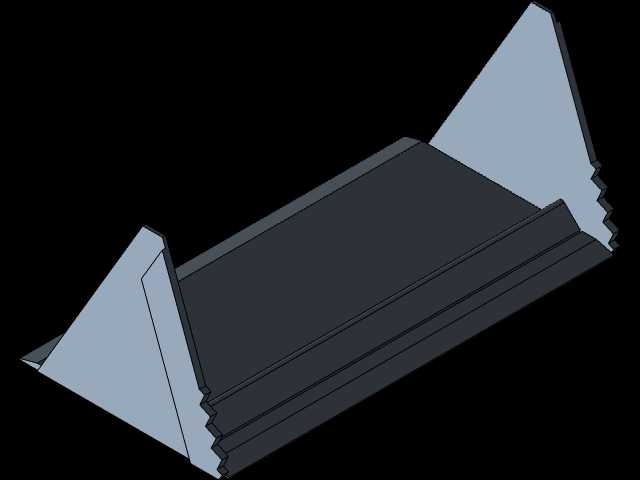

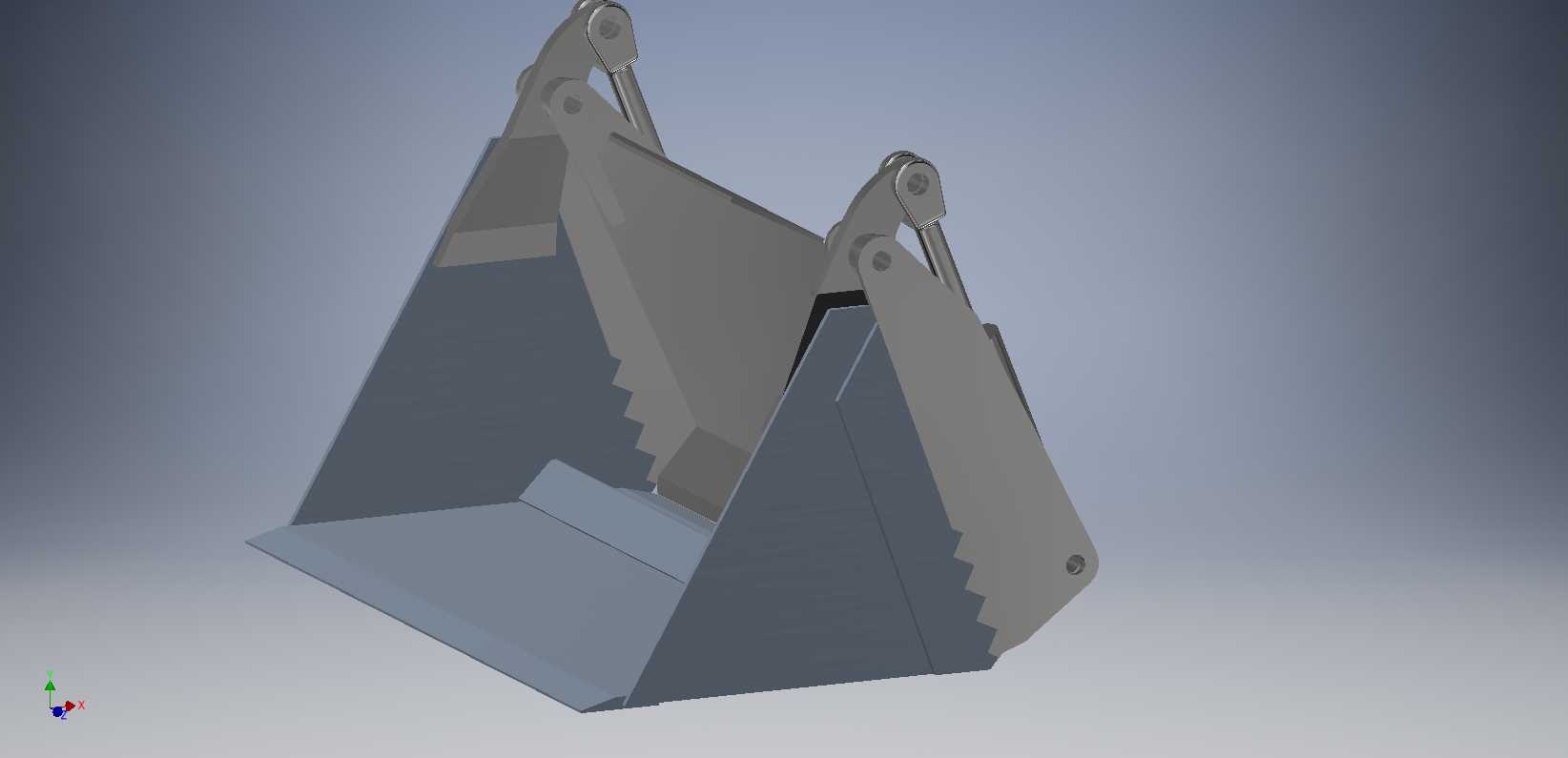

　　该多用途铲斗作为工程机械前端作业属具，主要适配小型滑移装载机、挖掘装载机等主机设备，可在市政施工、土石方作业、农牧场物料转运、厂区散料装卸等场景下使用，相比普通固定式铲斗，其铰接式侧板结构可实现斗体开合动作，既能完成常规的散料铲装、转运、卸料作业，也可通过侧板张开实现夹取木料、管材、块状建筑垃圾等异形物料的功能，拓展了单台主机的作业覆盖范围，减少现场更换属具的频次。从结构设计层面来看，斗体主切削板采用加厚耐磨钢板拼焊结构，刃口部位做了倒角处理，降低铲入物料堆时的切入阻力，斗底设置了多道加强筋板，可承受重载作业时的冲击载荷，避免长期使用后斗底出现变形开裂问题。

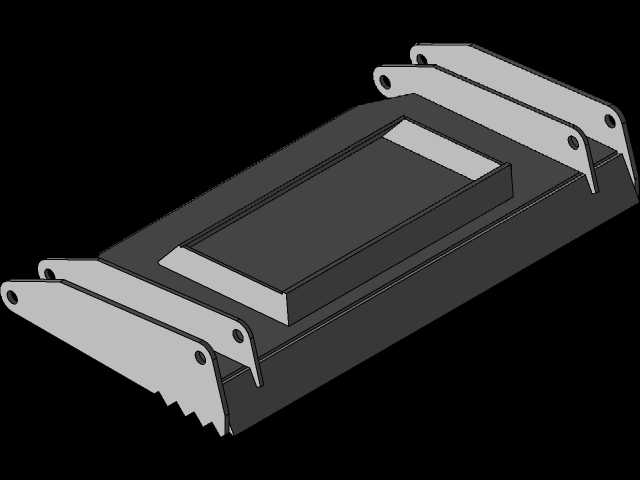

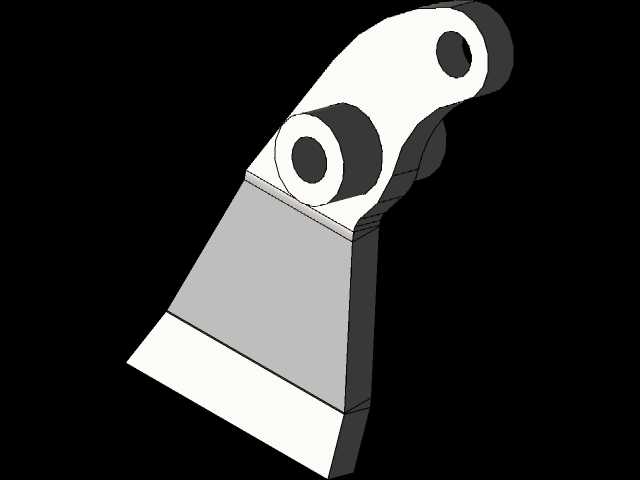

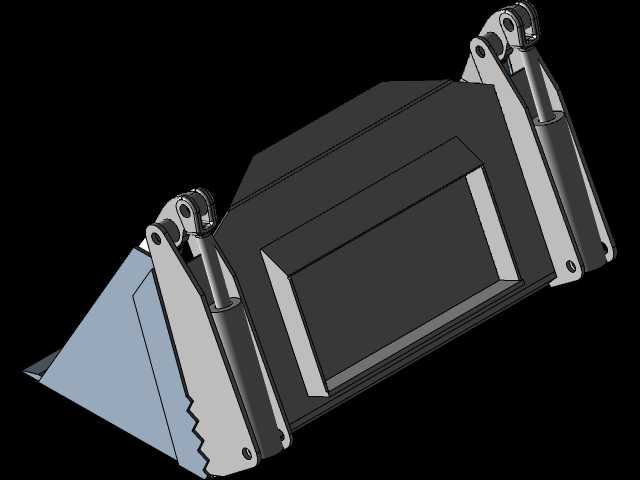

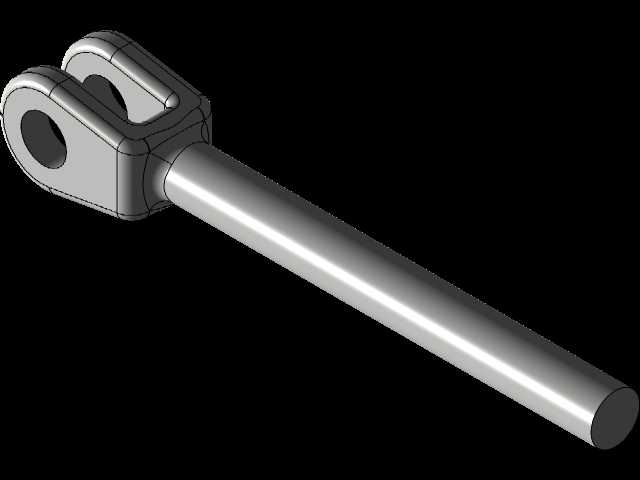

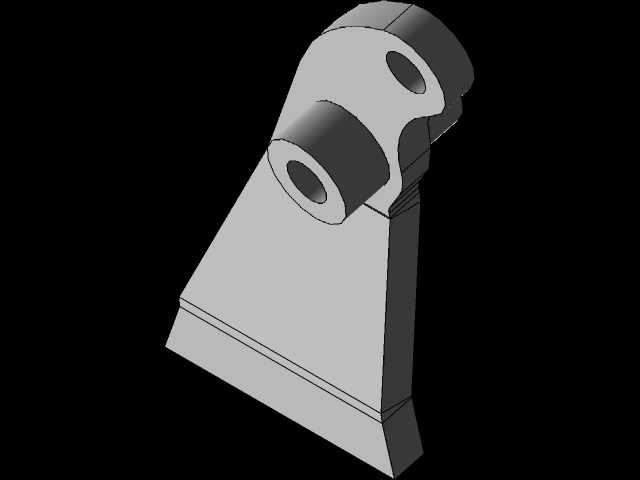

　　两侧的铰接臂通过销轴与斗体主体连接，铰接点位做了衬套镶嵌设计，可在日常维护时单独更换磨损衬套，无需整体更换结构件，降低后期运维成本。铰接臂的联动轨迹经过运动仿真校核，开合过程中不会与斗体主体、主机快换连接架发生运动干涉，最大开合角度可满足直径400mm以内的块状物料夹取需求。安装边界方面，该铲斗后部采用标准快换连接板接口，可匹配行业通用的滑移装载机、小型挖掘装载机快换装置，无需对主机连接结构做额外改装即可完成挂装，斗体整体宽度控制在1.2米级别，可适配1-3吨级小型主机的承载能力，作业时不会因属具过重导致主机翘头、载荷超限等问题。斗体两侧的斗齿采用螺栓连接结构，磨损后可快速更换，无需动火焊接，适合野外无供电条件下的现场维护。

　　在散料装载工况下，闭合状态的斗体容积可达到0.3立方米，可满足砂石、煤炭、粮食等散料的常规转运需求，夹取作业时，铰接侧板内侧焊接有防滑齿结构，可增加与被夹取物料的摩擦力，避免光滑管材、木料在转运过程中滑落。整个结构的受力点均做了应力分散处理，铰接支座部位采用厚钢板折弯后与斗体侧板满焊连接，焊缝位置避开了应力集中区域，可承受夹取重载时的交变载荷，延长结构使用寿命。
