竞赛拖车千斤顶支撑结构三维设计

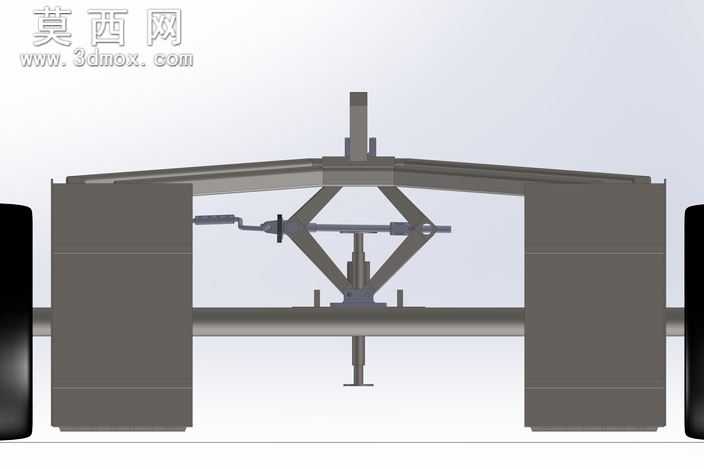

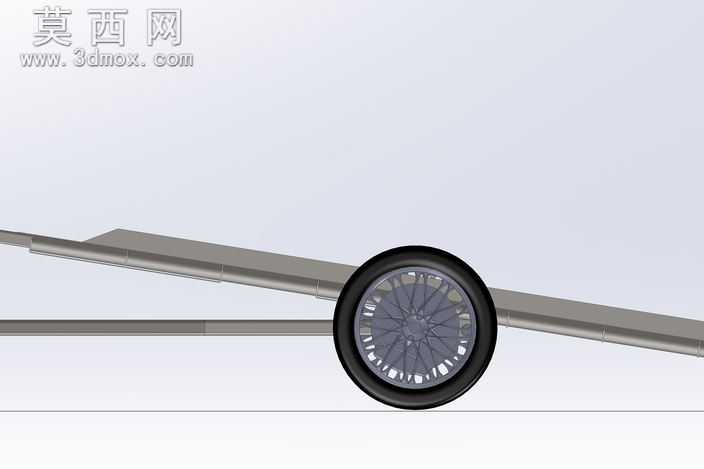

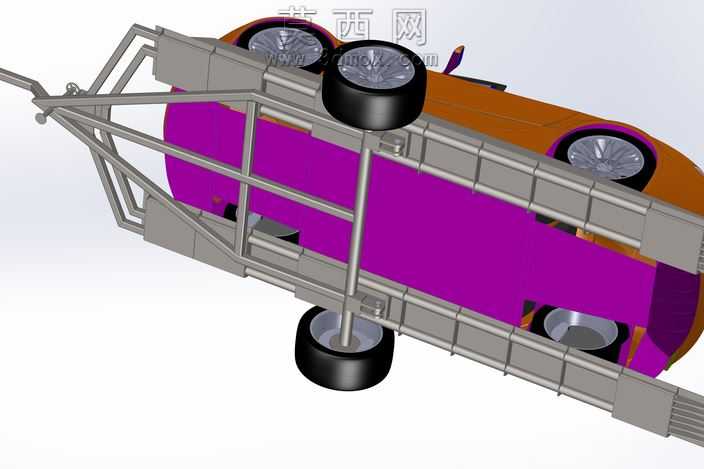

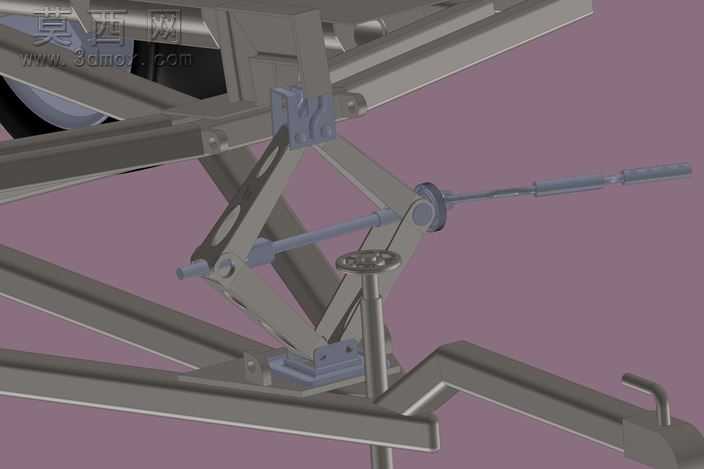

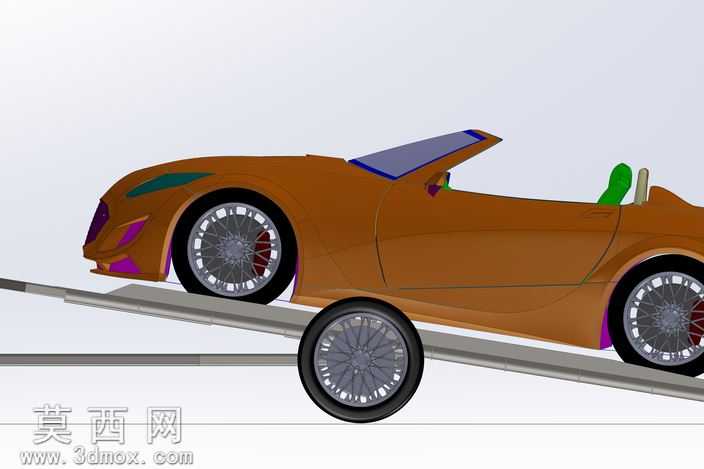

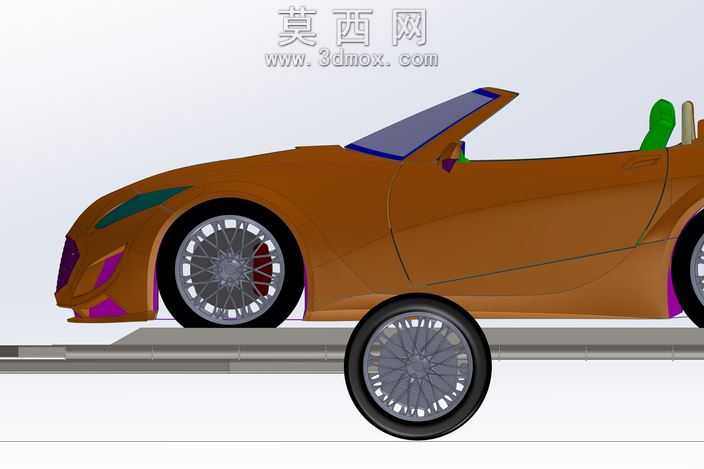

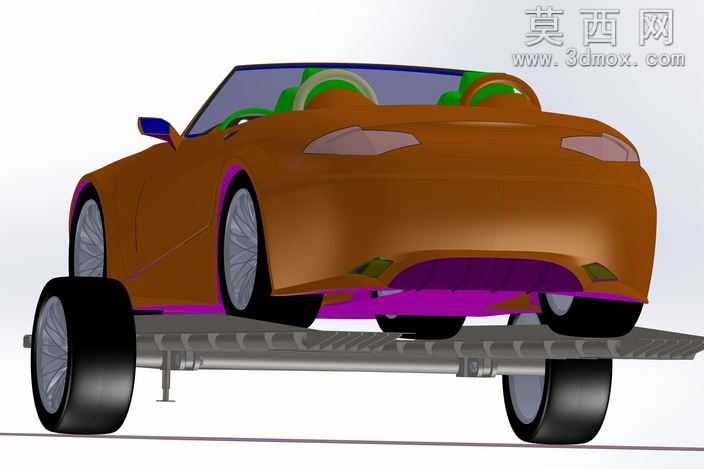

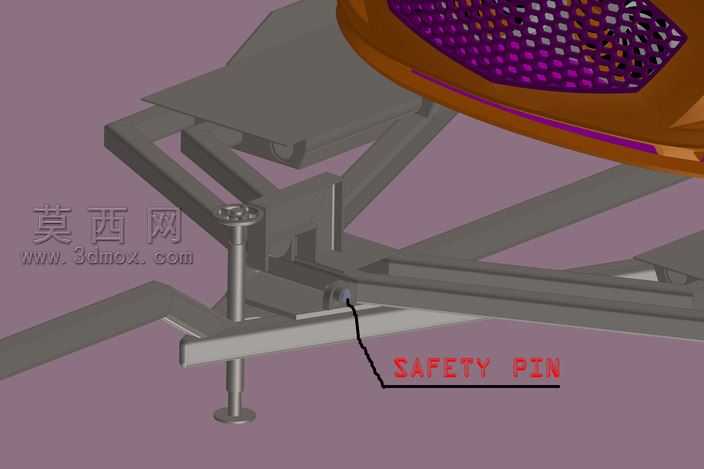

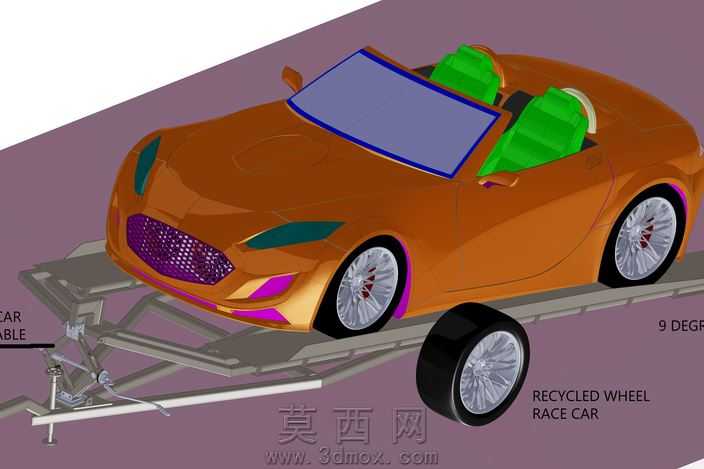

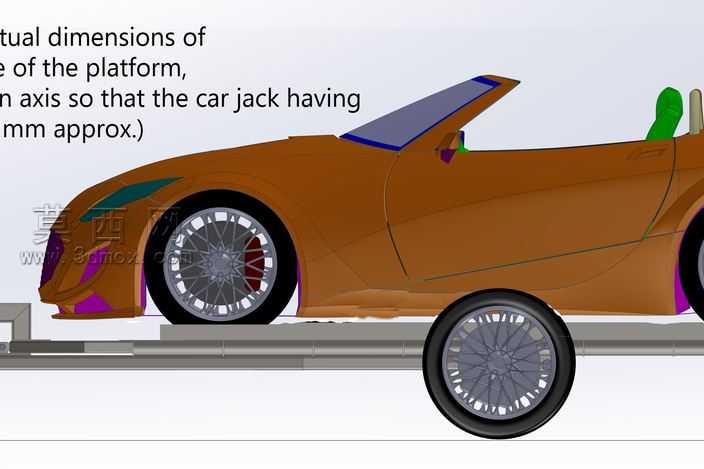

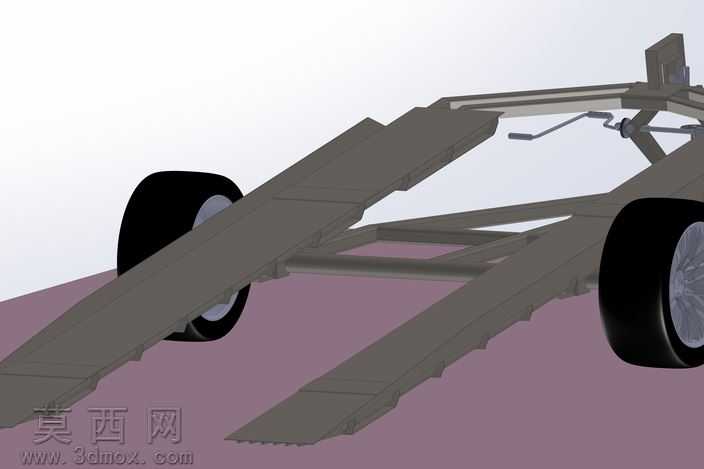

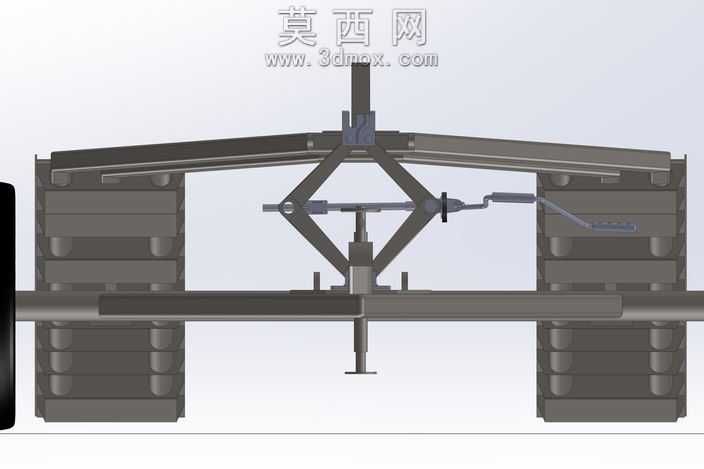

本作品为竞赛拖车配套的千斤顶支撑结构三维模型，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，在三维建模软件中完成全参数化的零件绘制与装配约束搭建。模型主体采用对称式布局设计，核心支撑部分采用剪叉式伸缩结构，搭配横向的传动丝杆组件实现高度调节功能，两侧对应拖车车轮安装位设置了适配的连接基座，底部设置了可收放的支撑脚，整体结构的运动行程经过精准测算，可实现拖车的平稳举升与高度锁定。建模过程中对每个零件的壁厚、连接孔位、配合公差都做了精细化还原，剪叉臂的铰接位置设置了符合实际装配的转动副约束，丝杆与螺母座的配合采用螺旋副约束，可在软件中模拟真实的升降操作过程。材质渲染方面，主体金属结构件赋予了哑光深灰的金属材质，模拟高强度钢材的表面质感，传动丝杆部分做了亮面金属的材质区分，橡胶车轮部分赋予了带细微纹理的黑色橡胶材质，基座部分的堆叠结构做了分层的材质表现，整体渲染效果清晰还原了各部件的材质差异与结构层次。设计思路上以轻量化、操作便捷性为核心目标，整体结构摒弃了冗余的支撑部件，采用回收磨损车轮作为拖车配套轮组的设计思路，将支撑结构的安装角度与拖车、边坡形成9度的适配夹角，保证举升过程中拖车的稳定性，剪叉结构的力臂经过优化，仅需较小的操作力即可完成拖车的举升与降低操作，结构件的管路布局规整，所有受力部件的截面尺寸都经过力学性能校核，可满足竞赛场景下拖车的快速支撑、调平使用需求，整体装配无干涉，各运动部件的活动范围符合实际使用工况，可直接用于后续的工程出图、结构验证以及实物制作参考。
