六联装连体酸奶杯塑料托盘结构设计

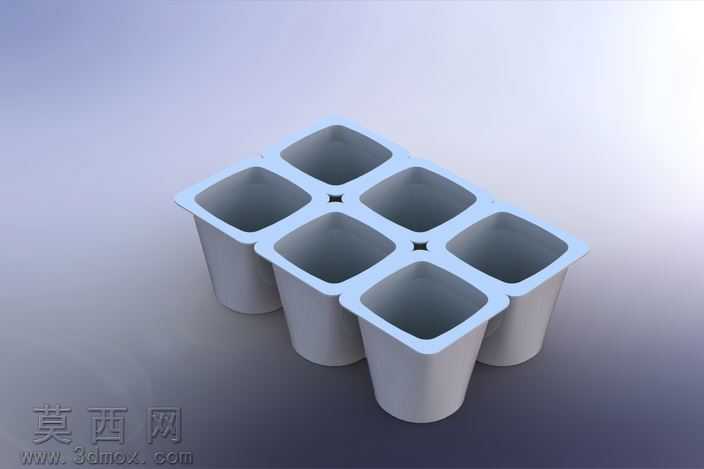

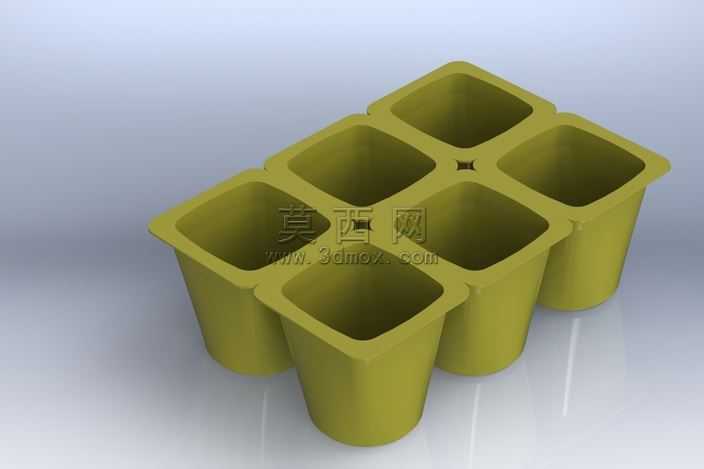

本作品为六联装连体酸奶杯承载托盘的三维参数化设计成果，整体采用一体化连体式布局，通过SolidWorks完成全参数化建模，可根据实际杯型尺寸、灌装产线适配需求快速调整各项结构参数，无需重新绘制基础特征。建模过程中首先绘制托盘整体外轮廓草图，以中心对称方式排布六个杯位定位基准，每个杯位采用上宽下窄的锥台形腔体结构，腔体侧壁设置0.8°的脱模斜度，既适配吸塑或注塑成型的脱模工艺要求，也能在堆叠运输时让上下托盘实现嵌套对位，大幅降低仓储运输的空间占用。杯腔顶部边缘设置向外延伸的承托翻边，翻边宽度统一为5mm，相邻杯位的翻边自然连为一体形成整体承载边框，边框转角处做R3圆角过渡，避免尖锐边角在生产、搬运过程中划伤操作人员，同时减少应力集中提升托盘整体抗弯折强度。相邻杯位之间的连接筋位置设置小型定位凹点，可在自动化灌装产线上实现托盘的精准对位，适配高速灌装、封膜工序的定位精度要求。材质设计上模拟食品级PP塑料的哑光质感，渲染时采用柔和的影棚布光方案，主光源从左上45°角投射，搭配右侧补光消除腔体内部的死黑阴影，底部添加弱反光地面突出托盘的轮廓立体感，整体渲染效果清晰呈现托盘的结构细节与成型后的外观状态。设计过程中充分考虑食品包装的使用场景，所有与酸奶杯接触的内壁均做光滑无棱角处理，不存在清洁死角，符合食品接触材料的卫生设计要求；托盘整体壁厚均匀设置为0.6mm，在保证承载六杯酸奶时结构强度足够的前提下，尽可能减少原材料用量，降低生产制造成本，同时减轻成品重量便于终端消费者携带。杯腔的深度设计为酸奶杯高度的三分之二，既可以牢牢固定杯身避免运输过程中出现倾倒、移位，也不会遮挡杯身的产品标识区域，不影响终端售卖时的产品信息展示。
