减压阀配套轴承支撑安装结构

　　该支撑结构主要应用于工业流体管路减压阀的轴系承载场景，在减压阀的调压执行机构中，承担转轴部件的径向与轴向载荷约束，避免阀杆在调压动作过程中出现径向窜动，保证阀芯与阀座的同轴度匹配精度，直接影响减压阀的压力调节稳定性与密封可靠性。从实际工况适配来看，这类支撑结构需要适配减压阀内部的紧凑安装空间，在阀体的铸造腔体内完成定位，既要保证支撑强度，又要避让流体流道与其他调压组件的安装位置，不能对介质的流通效率产生额外阻碍。

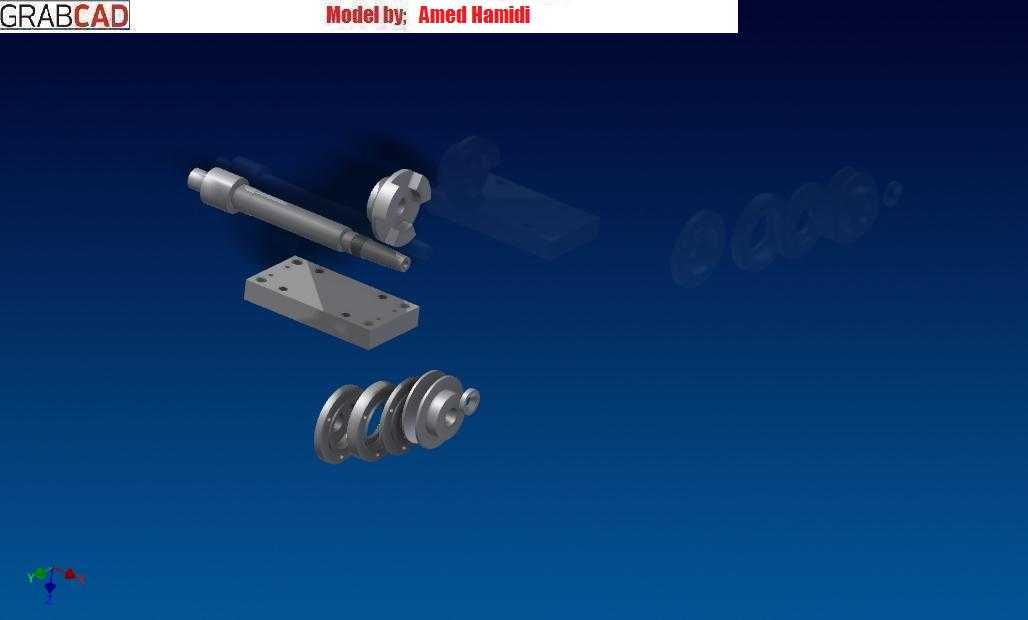

　　结构设计上，支撑基座采用带多组安装孔的平板式主体，安装孔的位置精度按照IT7级公差控制，保证与阀体预设安装位的同轴度，避免装配后出现附加安装应力。基座的承载面设置有定位凸台，与轴承外圈的定位台阶配合，限制轴承的轴向窜动，凸台的高度根据轴承外圈的宽度匹配，保证轴承压装后端面与凸台完全贴合，不会出现偏载。配套的轴类零件按照阶梯轴设计，不同轴段分别对应轴承内圈安装位、凸轮驱动件安装位、阀杆连接位，各轴段的过渡位置采用圆角过渡，降低应力集中系数，轴端设置有锁紧螺纹孔，用于安装轴向锁紧件，防止轴系在往复转动过程中出现轴向移位。

　　配套的凸轮组件与轴系过盈配合安装，将调压弹簧的弹力转化为阀杆的轴向位移，实现出口压力的动态调节，凸轮的型面按照减压阀的压力调节特性曲线加工，保证调节过程中压力输出的线性度。弹簧组件采用多圈圆柱螺旋压缩弹簧，两端面磨平处理，保证与弹簧座的贴合度，弹簧的刚度根据减压阀的调压范围匹配，避免出现调节死区或者压力超调的问题。

　　安装边界方面，支撑基座的外形尺寸适配常规通径减压阀的内部腔体，安装孔的孔距与阀体上的预设螺纹孔完全匹配，不需要额外进行扩孔或者修配即可完成装配。轴系的总长度控制在腔体内部的轴向空间范围内，转动过程中不会与腔体内壁或者其他组件发生运动干涉。轴承选型上采用深沟球轴承，能够同时承受径向载荷与少量轴向载荷，适配减压阀调压过程中轴系的低速往复转动工况，轴承的润滑采用阀体内部的润滑脂填充，不需要额外设置润滑通道，简化整体结构。

　　在实际装配流程中，需要先将轴承压装到支撑基座的轴承安装位，压装过程中保证压力均匀作用在轴承外圈，避免轴承出现倾斜导致的滚动体卡滞。之后将轴组件穿入轴承内圈，依次安装凸轮件、弹簧组件与阀杆连接头，最后安装轴向锁紧件，手动转动轴系检查转动灵活性，确认无卡滞、无异常旷量后再整体装入阀体腔体。装配完成后需要进行调压动作测试，转动轴系带动凸轮动作时，阀杆的轴向位移应当顺畅无卡阻，压力调节过程中无异常抖动，保证减压阀在额定工作压力下能够稳定输出设定压力。

　　这类支撑结构的设计重点在于保证轴系的转动精度与支撑刚度，同时兼顾装配工艺性，所有零件的加工精度都围绕阀杆的运动同轴度展开，避免因为支撑结构的变形或者间隙导致阀芯偏磨，延长减压阀的整体使用寿命。在不同通径的减压阀产品中，只需要调整支撑基座的安装孔距、轴径尺寸与弹簧刚度，即可快速适配不同压力等级、不同通径的产品需求，具备较好的系列化拓展性。
