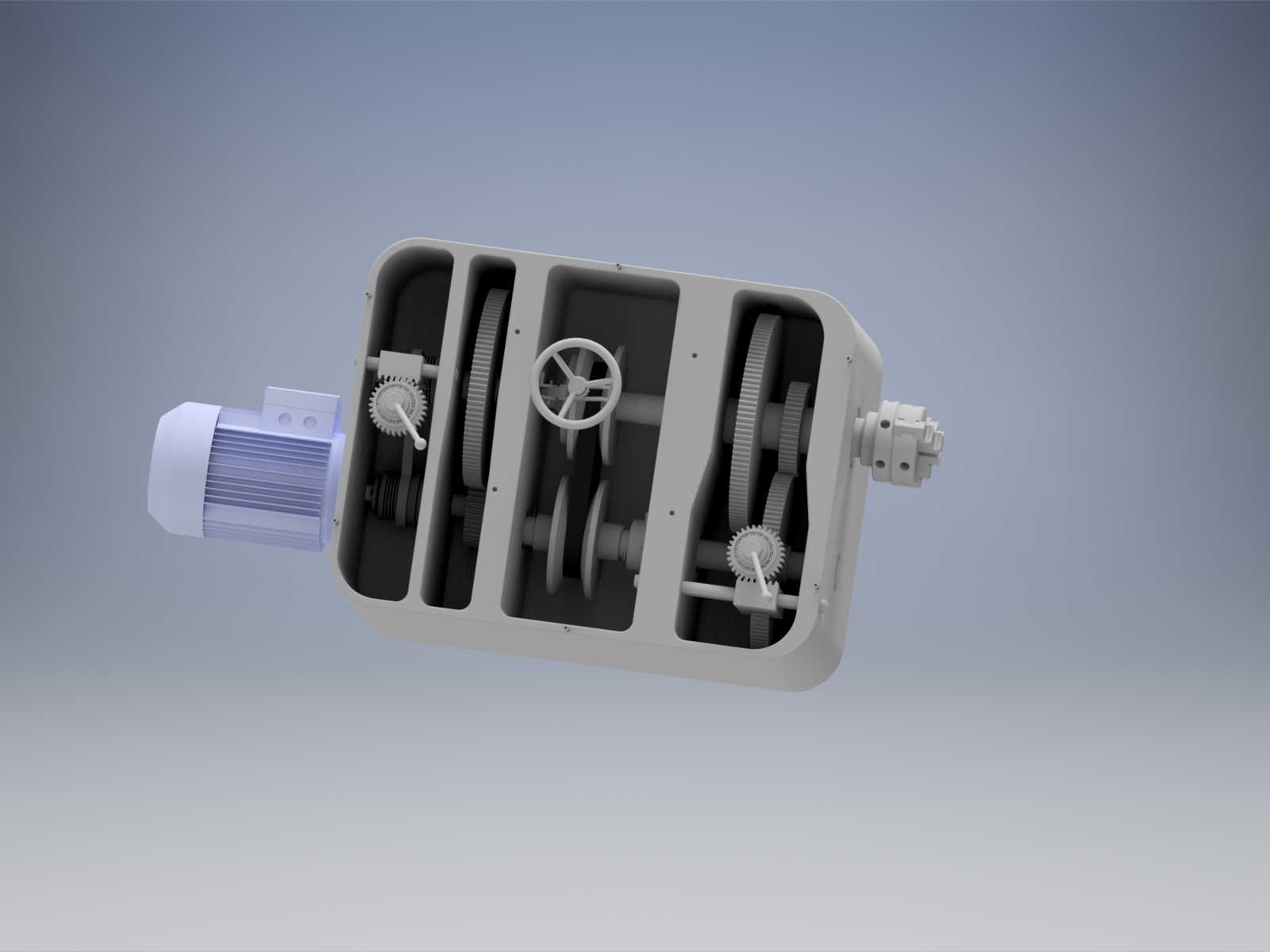

多级齿轮传动减速箱内部结构展示

　　这款多级齿轮传动减速装置，核心采用平行轴圆柱齿轮传动布局，输入端直接对接驱动电机输出轴，通过多组不同齿数比的啮合齿轮副，将电机端的高转速低扭矩输入，转换为输出端适配工况需求的低转速大扭矩动力输出，可广泛配套在输送线驱动单元、小型机床进给机构、自动化生产线工位传动、轻工包装设备动力传输等场景中，用来匹配驱动端与执行端的转速扭矩差，保障整套传动系统运行在合理的负载区间内。

　　从结构设计逻辑来看，整个箱体采用剖分式铸造壳体结构，上下/前后剖分的合箱面经过精密铣削加工，配合定位销实现合箱精度管控，既方便内部齿轮、轴系、轴承组件的装配与后期维护检修，也能保证箱体整体的刚性，承受齿轮啮合过程中产生的径向与轴向载荷，避免壳体变形导致齿轮啮合错位、磨损加剧的问题。内部轴系按照传动比逐级排布，每根传动轴两端都配置适配载荷的滚动轴承，轴承位与箱体轴承孔采用过渡配合，装配时通过轴承端盖调整轴向游隙，保证轴系转动灵活无卡滞，同时端盖处配置密封件，防止箱体内润滑油泄漏，也阻挡外部粉尘、碎屑进入箱体内部污染润滑介质。

　　箱体内的齿轮组按照传动路线依次排布，高速级齿轮采用较小模数设计，适配输入端高转速的运转需求，降低高速转动过程中的齿轮线速度，减少运转噪音与动载荷；低速级齿轮采用更大模数，匹配输出端大扭矩的受力需求，保证轮齿强度足够承受负载冲击。每对啮合齿轮都经过侧隙调整，既保证传动过程中不会出现卡齿、顶齿问题，也能控制传动回差在合理范围内，满足多数常规工业传动的精度要求。箱体上预留的手轮调节机构，可在设备调试、检修阶段手动盘动轴系，检查齿轮啮合状态、传动是否顺畅，也可在特定工况下实现手动微调输出端位置的功能，无需启动驱动电机即可完成小范围调整，提升现场调试的便捷性。

　　从安装边界来看，输入端的电机连接法兰采用标准通用安装尺寸，可适配常规系列的三相异步电机、伺服电机等驱动部件，无需额外定制转接法兰即可完成对接；输出端的轴伸采用标准平键连接结构，可配套联轴器、链轮、带轮等多种传动连接件，对接不同类型的执行机构。箱体底部预留标准化安装脚座，脚座上的安装孔位按照通用安装间距设计，可直接固定在设备机架的安装平面上，安装平面的平面度要求控制在合理范围内，避免安装时箱体产生附加变形影响内部齿轮啮合。箱体顶部预留注油孔、油位观察孔与透气塞，注油孔用于定期补充更换箱体内的齿轮润滑油，油位观察孔可直观查看箱内润滑油液位高度，保证齿轮啮合部位能得到充分润滑，透气塞则用于平衡箱体内外气压，避免长时间运转后箱内温度升高、气压增大导致密封件处出现渗油问题。

　　在实际选型应用中，这类减速装置需要根据负载端的额定扭矩、运转转速、每日运行时长、冲击负载大小等参数匹配对应的传动比与齿轮强度等级，装配时需要保证输入轴与驱动电机输出轴的同轴度，输出轴与被驱动机构传动轴的同轴度控制在公差允许范围内，避免额外的径向载荷作用在轴伸端，导致轴承过早损坏、轴系变形等问题。日常运维过程中，需要定期检查箱体内润滑油的清洁度与油位，按照运行周期及时更换润滑油，同时检查各密封部位是否有渗油迹象，轴承部位是否有异常温升、异响，及时排查齿轮啮合过程中是否存在偏磨、点蚀等问题，保障整套减速装置的运行寿命。整个内部结构的排布充分考虑了装配工艺性与维护便捷性，所有内部组件都可在拆开剖分箱盖后完成更换检修，无需将整个减速箱从设备机架上完全拆除，大幅降低后期运维的工作量与成本。
