工业风三层置物收纳架结构设计

　　日常做结构设计时，这类置物类产品的建模往往容易被忽略细节，实际落地时要考虑的边界条件一点不比工业设备少。先从应用场景说起，这款三层置物架的适配场景覆盖了家居空间的书房、客厅边角，也可用于小型工作室的工具收纳、文创门店的展品陈列，甚至可以作为轻型仓储的零散物料存放架使用，不同场景下的载荷要求直接决定了框架的型材选型和层板的固定方式。

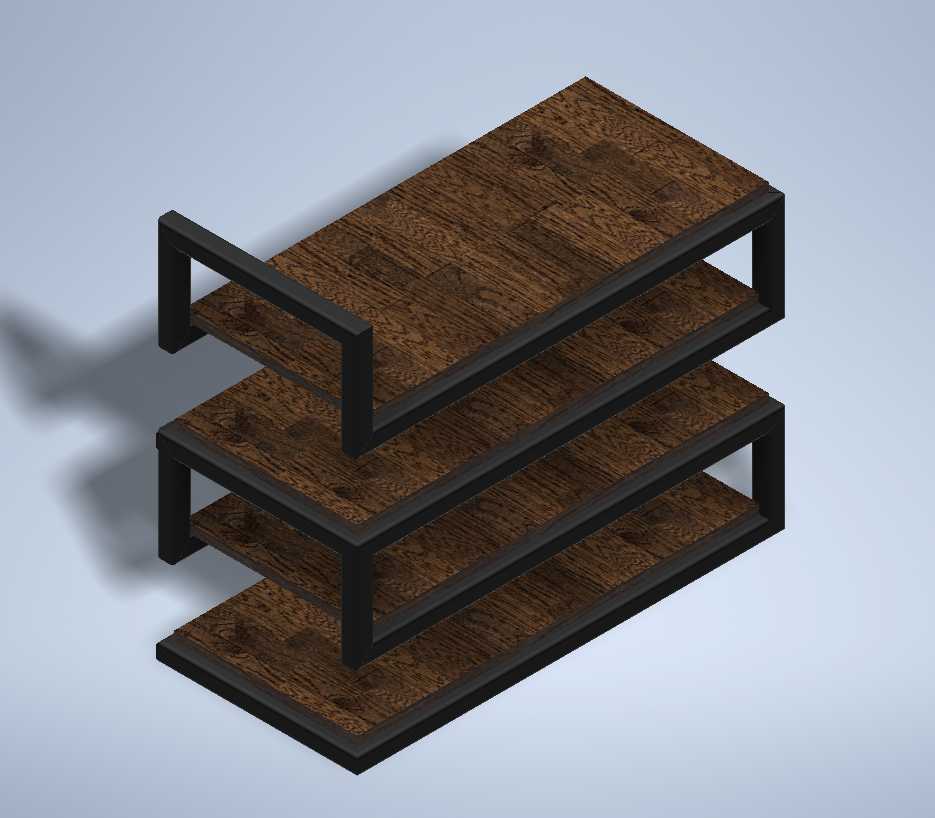

　　从结构设计思路来看，整体采用开放式无柜门设计，框架部分选用矩形空心型钢做弯折焊接成型，相比实心型材在保证结构刚性的前提下大幅降低了整体自重，侧边的C型支撑结构并非单纯的造型设计，而是在每层层板的承托位置做了内嵌式的托边，层板不需要额外打固定螺丝，直接卡入托边即可完成装配，既降低了现场安装的难度，也方便后期根据存放物品的高度灵活调整层板间距，当然目前这个版本的层板间距是固定值，若要做可调结构只需要在侧边支撑的内侧等距冲压定位孔，搭配活动层板托就能实现，这点在建模时已经预留了结构修改的冗余空间。

　　层板部分选用的是仿木纹的复合板材，表面做了耐磨处理，边缘和金属框架接触的位置做了1mm的倒角处理，避免装配时硬接触刮花板材表面，同时也能抵消金属框架焊接时产生的微小形位公差，不会出现层板卡不进去的情况。整体的外形尺寸做了适配常规空间的比例设计，总宽度控制在1.2米以内，深度0.4米，总高度0.75米，这个尺寸边界刚好可以放在常规沙发的侧边做边几使用，也可以嵌入到宽度1.3米以上的预留空位做嵌入式收纳，不会占用过多的通行空间。安装边界方面，底部没有做额外的可调脚杯，若地面平整度较差，只需要在四个底角粘贴防滑橡胶垫即可，框架的焊接位置全部做了打磨喷塑处理，没有尖锐的焊渣外凸，日常使用不会出现刮蹭衣物或者划伤手部的问题。

　　从功能特性上来说，三层的分层设计可以实现物品的分类存放，最下层可以放置重量稍大的书籍、工具盒类物品，中间层放置常用的摆件、日常取用的物件，最上层可以放置装饰类展品，开放式的结构没有视线遮挡，拿取物品时不需要额外开启柜门，取用效率更高。金属框架的表面做了黑色哑光喷塑处理，耐刮擦且不容易留下指纹，日常清洁只需要用干布擦拭即可，层板的木纹表面做了防泼水处理，少量液体溅落不会渗入板材内部，延长了产品的使用寿命。建模过程中特意校核了每层的承重能力，按照每层均匀放置20kg物品的载荷做了静力学仿真，框架的最大形变位置在中层支撑的中部，形变量不到0.2mm，完全满足日常使用的强度要求，不会出现层板下垂或者框架变形的问题。另外在框架的转角位置全部做了R3的圆角过渡，没有直角锐边，即使在空间狭窄的位置磕碰也不会造成严重的磕碰伤，这点是民用家居类产品设计时必须考虑的安全细节。很多新手做这类置物架建模时，往往只关注外观造型，忽略了实际装配的公差配合和使用中的安全细节，比如金属型材的壁厚选择，过薄会导致刚性不足，过厚则会增加成本和自重，这款设计选用的是1.2mm壁厚的矩形管，刚好平衡了刚性、自重和成本三者的关系，层板的厚度选用18mm的复合板材，承重时不会出现中部下凹的情况，和金属框架的配合间隙控制在0.5mm，装配时不需要大力敲击就能轻松就位，也不会出现晃动间隙过大的问题。
