金属框架承托料箱组合结构设计

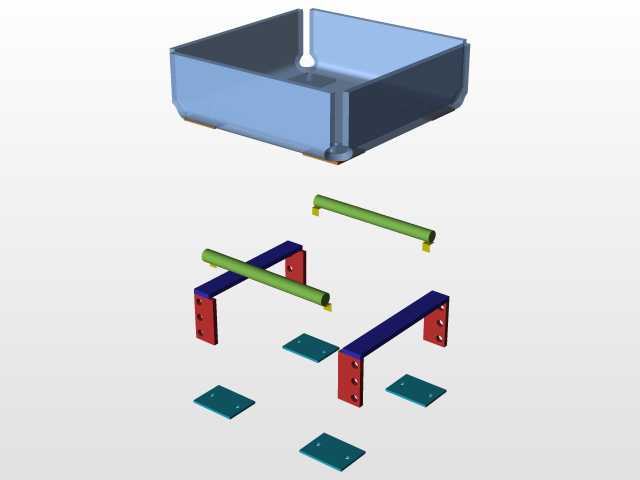

　　这套组合结构在车间工位物料周转、小型零部件分装缓存场景中十分常见，上方的敞口料箱用于存放待装配的小型五金件、加工余料或者分装完成的标准件，下方的金属框架则承担料箱的承托、定位功能，避免料箱直接放置在地面或工作台面造成的磕碰、移位，同时框架底部的安装板可以通过螺栓固定在工位架、输送线侧边或者移动周转小车上，适配不同的工位布局需求。料箱采用钣金折弯一体成型设计，侧壁转角处做了圆弧过渡处理，既可以避免取放物料时尖锐边角划伤操作人员手部，也能减少钣金折弯处的应力集中，提升料箱的抗形变能力，料箱侧壁靠近顶部的位置开设了定位缺口，刚好可以和框架上方的横向型材端部卡合，放置后无需额外固定件就能限制料箱的水平位移，取下料箱时也只需垂直向上抬起即可，操作十分便捷。

　　下方的支撑框架采用型材与钣金件组合装配的形式，两根横向圆型材作为料箱的直接承托面，型材两端通过带安装孔的L型钣金支架固定，支架上的安装孔做了长圆孔设计，装配时可以根据料箱的实际尺寸微调横向型材的间距，适配同系列不同规格的料箱安装需求，框架底部设置了四块方形安装底板，每块底板上都预留了螺栓过孔，安装时可以根据固定基面的孔位调整底板的固定位置，降低对基面加工精度的要求。设计过程中优先考虑了装配的便捷性，所有构件之间均采用螺栓连接，没有焊接工序，现场组装时不需要专用焊接设备，普通内六角扳手就能完成全部装配工作，后期如果某个构件出现变形损坏，只需单独更换对应零件即可，无需整体报废框架，能有效降低后期维护成本。

　　料箱的深度设计参考了常规人工取料的舒适操作高度，避免过深导致操作人员伸手取料时手腕过度弯折，侧壁的厚度选取兼顾了结构强度与自重控制，装满钢制小零件时不会出现侧壁鼓胀变形的情况，空箱搬运时也不会因为自重过大增加操作人员负担。框架的整体高度设置参考了工位操作面的常规高度，安装后料箱顶部开口距离操作面的高度刚好处于人体站立操作的舒适取料区间，不需要操作人员过度弯腰或者抬臂就能完成取放料动作，长时间作业也能降低疲劳感。横向承托型材的直径选取经过承重验算，单根型材的承重能力满足满载料箱的重量要求，两根型材的间距设置避开了料箱底部的加强筋位置，保证料箱放置后底部受力均匀，不会出现局部悬空导致的料箱底部变形。

　　L型支架的折弯处做了加强压筋处理，承受料箱满载重量时不会出现折弯角度变大、支架外张的情况，支架与型材连接的位置设置了轴向定位凸点，型材安装后不会出现轴向窜动，避免长期使用后型材移位导致料箱放置不稳。底部安装底板的厚度足够承受框架整体的承重需求，螺栓过孔的直径适配常用的膨胀螺栓、机螺栓规格，不管是固定在钢制工作台架、铝型材工位架还是水泥地面上，都能找到对应的固定件完成安装。这套结构没有复杂的传动或者运动部件，整体可靠性很高，日常使用中基本不需要额外维护，只需要定期检查连接螺栓是否出现松动即可，适配机械加工车间、装配工位、仓储分拣区等多种场景的物料存放需求，也可以根据实际使用场景调整料箱的材质、框架的表面处理方式，比如在潮湿工况下可以给钣金件做镀锌处理，在有防静电需求的工位可以在料箱内壁粘贴防静电胶皮，拓展适用场景。
