工业通风用百叶式格栅结构设计

　　在工业厂房通风系统、设备散热风道、建筑配套通风口的实际工程场景中，这类百叶式格栅是承担气流导向、杂物阻隔功能的核心配套构件，很多刚入行的结构设计人员容易把这类构件当成简单的钣金拼接件，实际在做三维建模和结构落地的时候，要考虑的边界条件远不止外形匹配这么简单。先从实际安装场景说起，这类格栅常配套在减压阀组的通风防护舱、仪表控制柜的散热风口、车间侧墙自然通风口位置，既要保证通风截面的有效通流率满足系统风量要求，又要阻挡大尺寸杂物、飞虫进入风道或设备内部，部分有防雨要求的室外安装场景，还需要调整百叶的倾斜角度，避免雨水顺着叶片倒灌进内部空间。

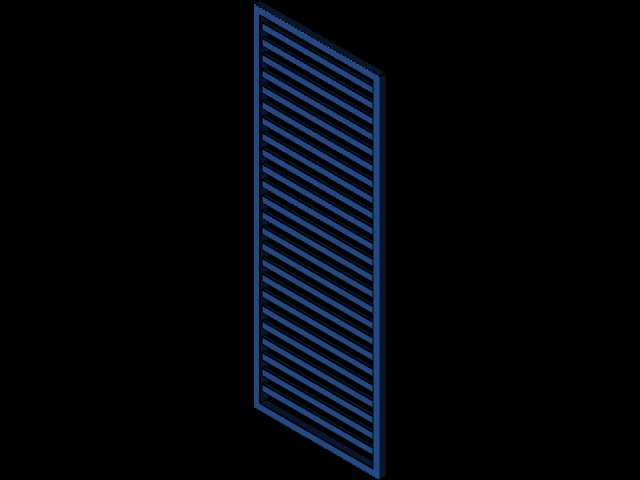

　　做这个结构的三维设计时，首先要锚定安装边界的尺寸约束：常规配套工业通风口的这类格栅，外框采用等边角钢折弯成型，框体的厚度要根据安装面的承压能力调整，比如安装在薄钣金设备舱壁上的格栅，外框厚度控制在1.5-2mm即可，要是安装在混凝土墙体的通风洞口，外框厚度要提升到3-4mm，同时预留膨胀螺栓的安装孔位，孔位距离框体边缘的距离不能小于25mm，避免安装时混凝土开裂或者钣金件变形。再看叶片部分的设计，图中展示的是等间距平行排布的直叶片结构，叶片的倾斜角度一般取15-30度，这个角度区间是经过实际通风测试验证的：角度太小的话，杂物阻隔和防雨效果会打折扣，角度太大的话，通风阻力会明显上升，影响系统的通风效率。叶片之间的间距要根据使用场景调整，用在设备散热风口的格栅，叶片间距控制在10-15mm，既能保证散热风量，又能防止手指误入触碰内部带电部件或者旋转部件；用在车间外墙通风口的格栅，间距可以放宽到20-25mm，在保证防护效果的前提下最大化通流面积。

　　设计思路上，要优先考虑加工工艺的可行性，这类格栅如果采用钣金折弯工艺制作，叶片和外框的连接方式优先采用一体折弯或者点焊固定，避免采用螺栓连接带来的额外零件成本和安装工作量，建模的时候要提前预留折弯余量，每道折弯的R角要和实际加工的折弯机上模R角匹配，一般1.5mm厚的冷轧钢板折弯，内R角取0.5-1mm即可，避免折弯处出现开裂或者回弹超差的问题。如果是采用铝合金挤压型材制作的格栅，叶片和外框可以设计成卡槽式连接，安装的时候直接把叶片卡入外框的预留卡槽内，不需要额外焊接或者紧固件，生产效率更高，也适合批量标准化生产。

　　从功能特性上来说，这类格栅的通流率是核心考核指标，建模完成后可以通过三维软件的截面分析功能，计算有效通风面积和外框整体面积的比值，常规直百叶格栅的有效通流率要控制在60%-70%之间，要是通流率过低，会导致风道阻力过大，增加通风设备的运行能耗；通流率过高则说明叶片间距过大或者叶片宽度过窄，防护性能达不到要求。另外还要考虑长期使用的维护需求，部分场景下使用的格栅需要设计成可快速拆卸的结构，比如设备散热口的格栅，要方便定期拆下清理叶片上堆积的灰尘、纤维杂物，避免堵塞通风间隙影响散热效果，这时候在建模的时候就要在外框上设计快拆卡扣或者手拧螺丝的安装位，不需要借助专用工具就能完成拆装。

　　很多设计人员在做这类构件的时候容易忽略安装后的平面度问题，要是外框的焊接或者折弯变形量过大，安装后会和安装面之间出现缝隙，不仅影响美观，还会导致漏风、小虫从缝隙钻入的问题，所以在三维建模阶段就要提前设计工艺加强筋，比如在外框的四个角位置增加三角加强片，或者在叶片的中部增加横向的加强筋，长度超过800mm的格栅，中部必须设置加强筋，避免叶片因为自重或者外部风压出现变形，导致叶片间距不均匀，甚至出现叶片脱落的问题。还有表面处理的匹配，室内使用的格栅一般采用静电喷塑处理，建模的时候要预留0.1-0.2mm的喷塑层厚度，避免安装孔因为喷塑层堆积导致螺栓无法穿入；室外使用的格栅如果采用不锈钢材质制作，要注意叶片的折弯方向，避免折弯处出现应力集中，在长期户外温差变化下出现锈蚀开裂的问题。

　　实际工程选型的时候，还要匹配后端设备的风量要求，比如配套在散热功率5kW的电气柜上的通风格栅，有效通风面积不能小于0.08㎡，不然即使风机风量足够，也会因为格栅的阻力导致散热效果不达标，柜内温度超过元器件的允许工作温度。在做三维装配校验的时候，要把格栅和安装面的密封垫也纳入装配体，检查密封垫的压缩量是否在合理范围，一般橡胶密封垫的压缩量控制在30%左右，既能保证密封效果，又不会因为压缩量过大导致格栅外框变形。
