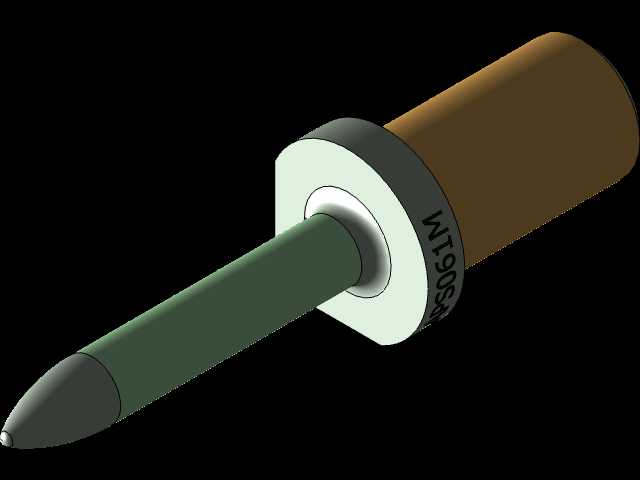

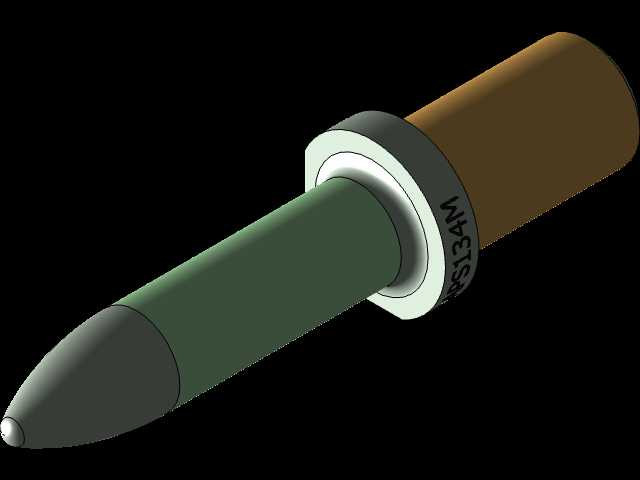

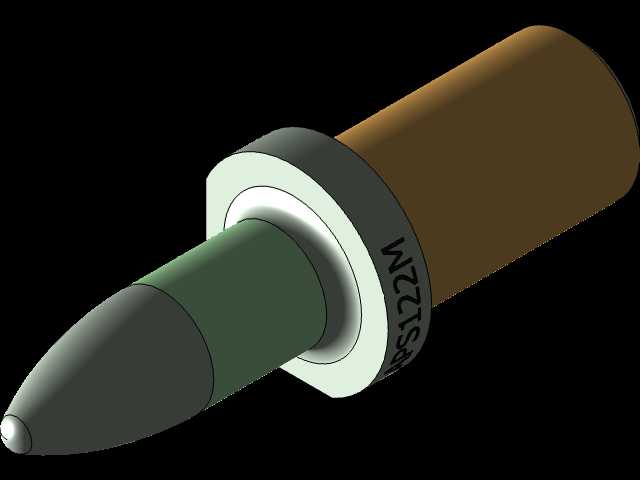

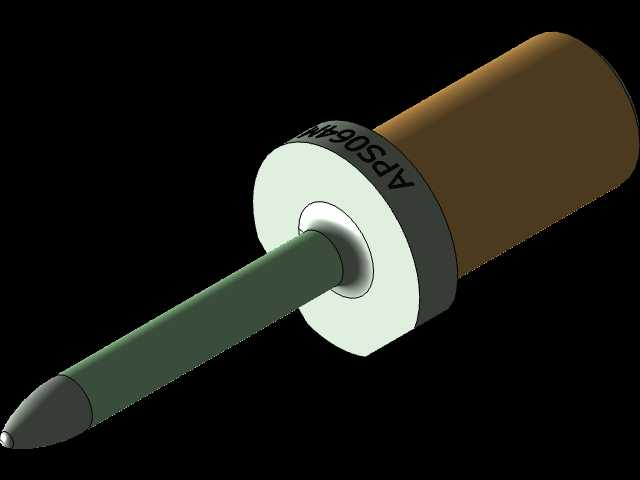

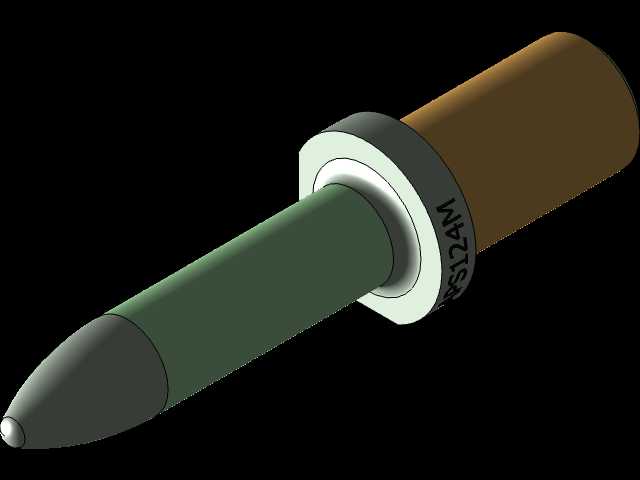

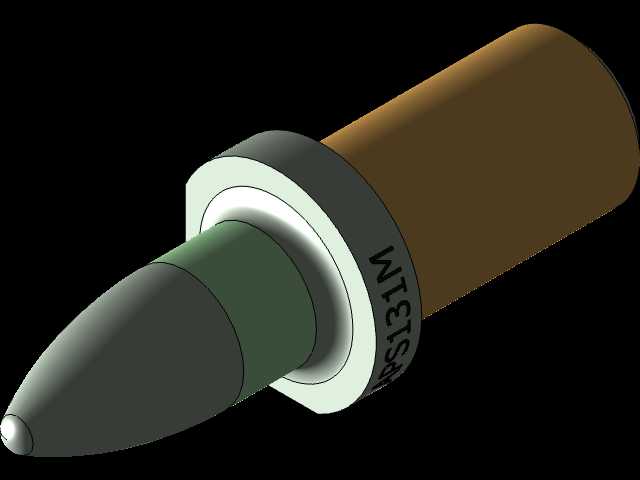

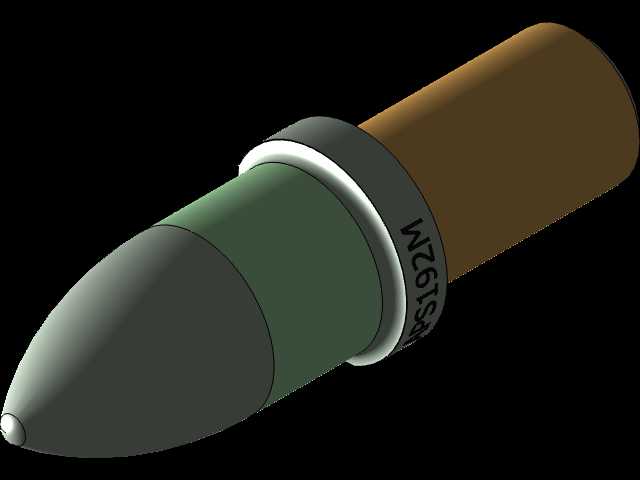

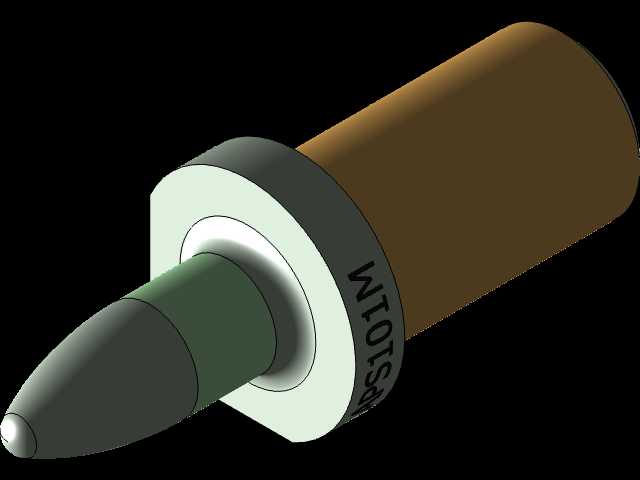

NAAMS标准APS系列孔径适配定位销

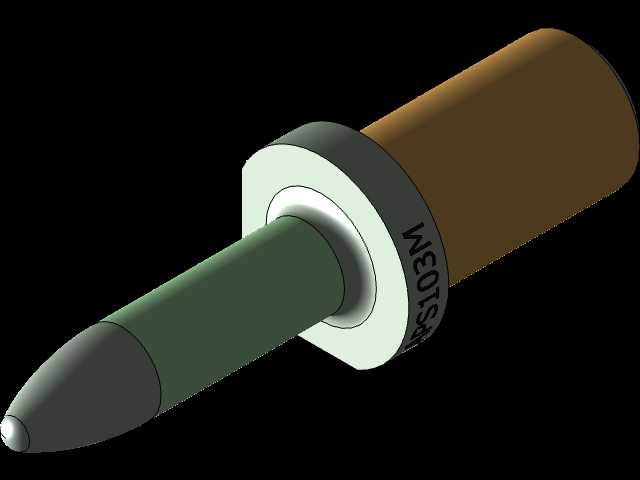

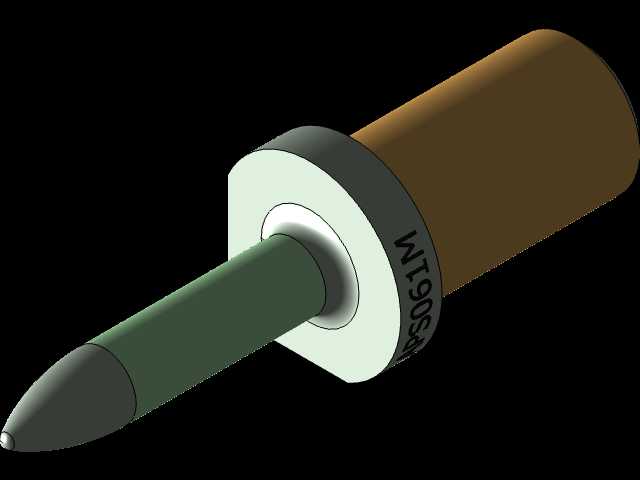

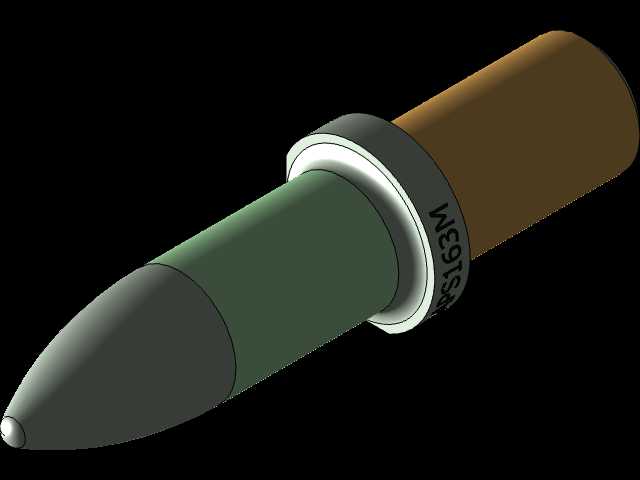

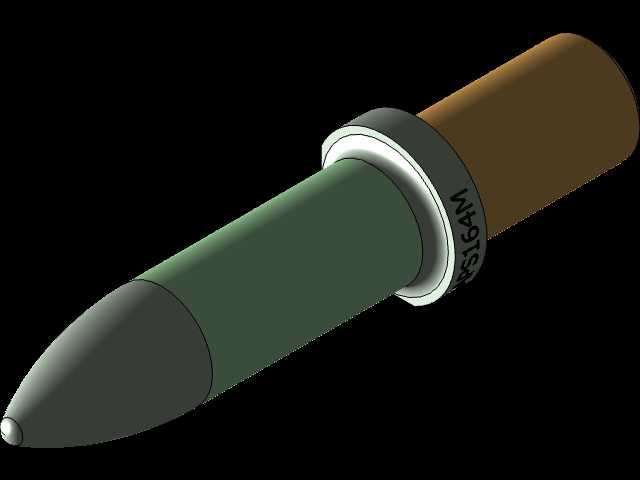

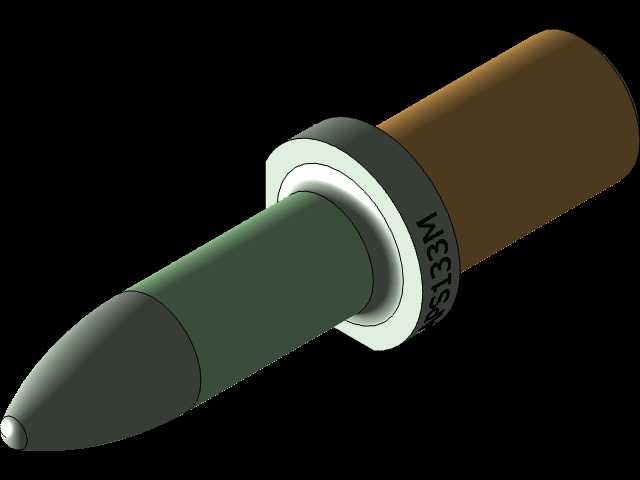

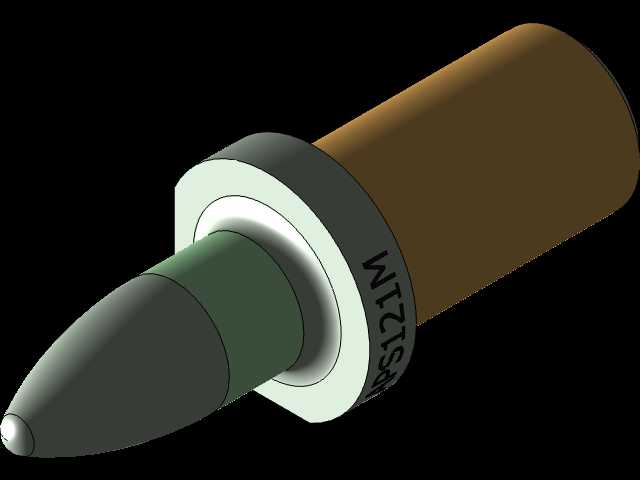

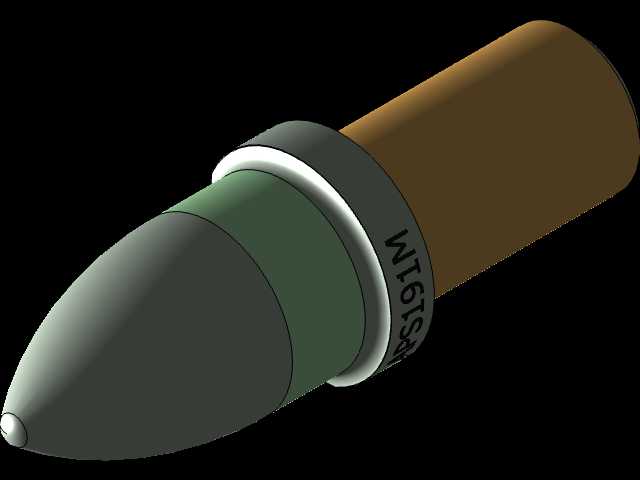

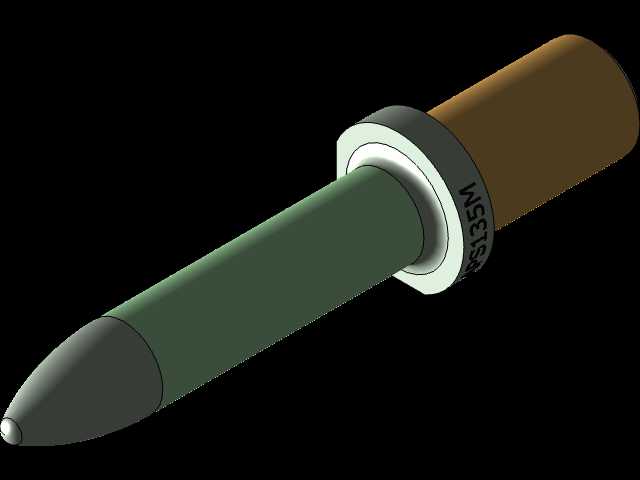

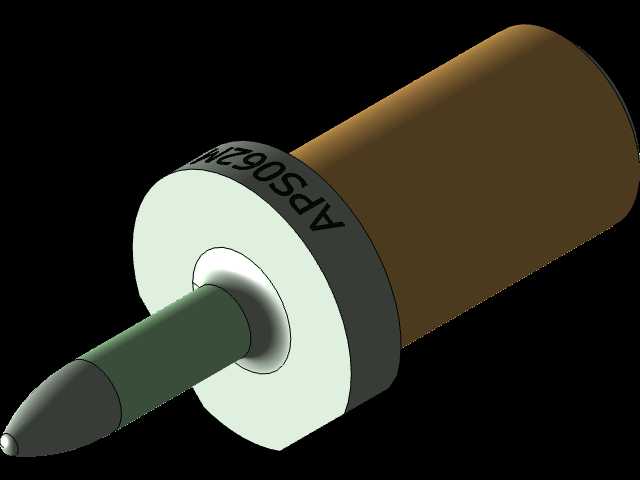

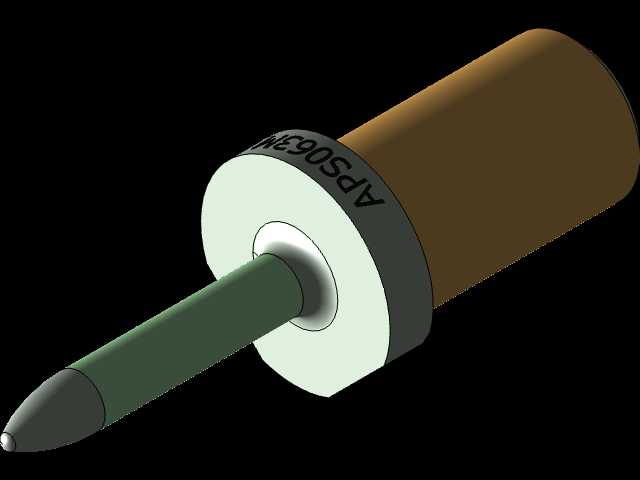

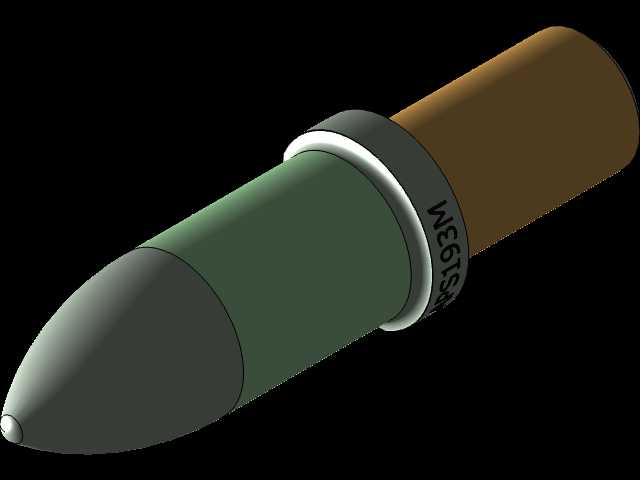

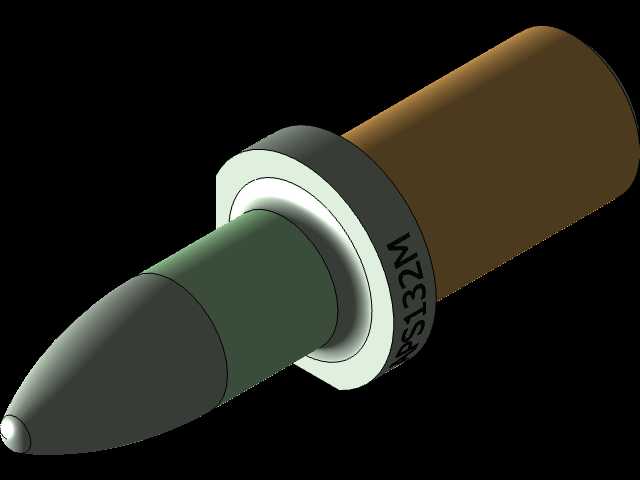

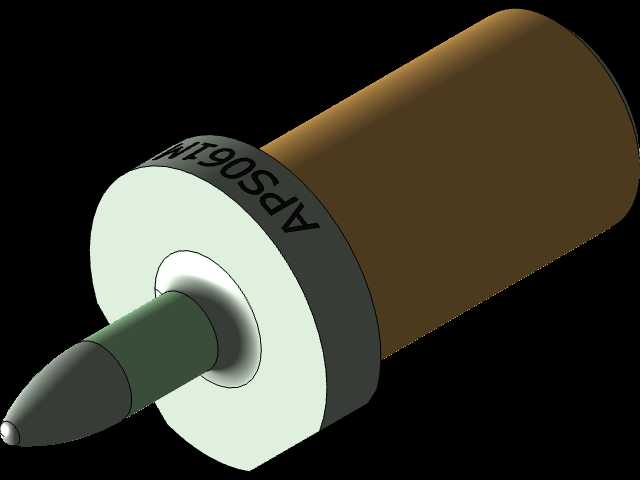

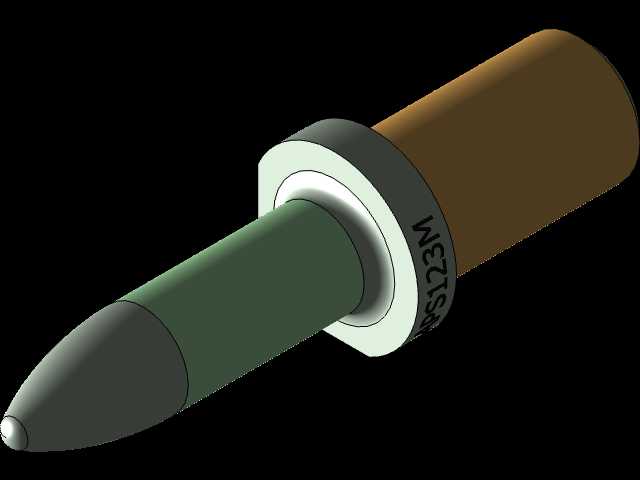

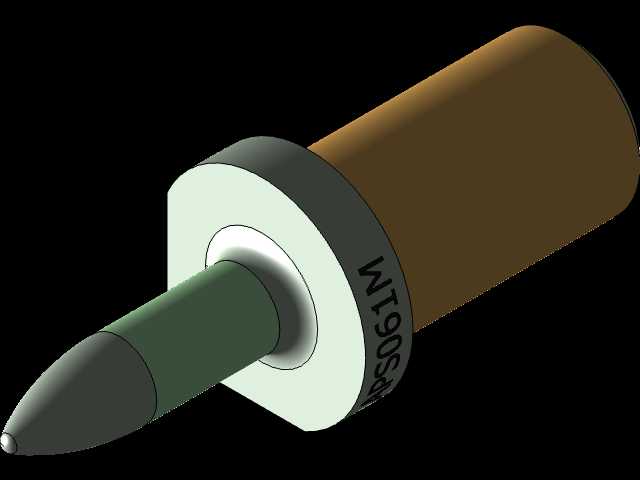

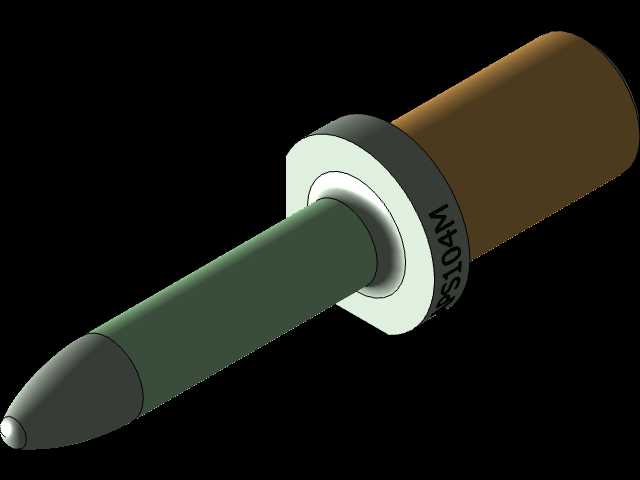

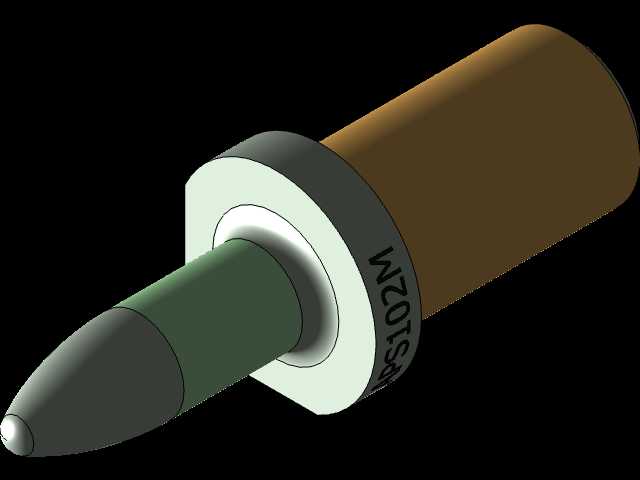

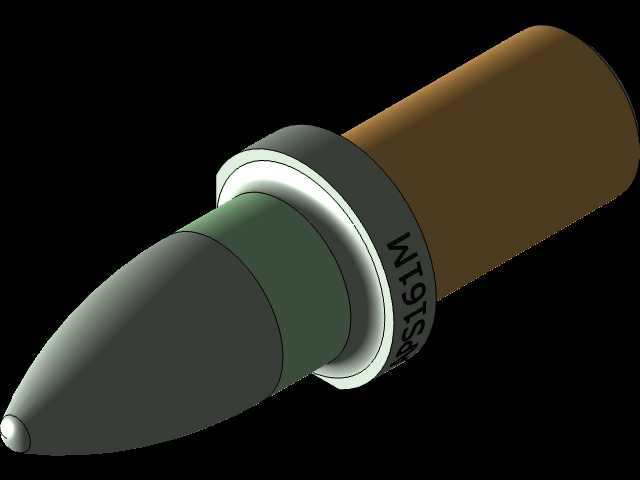

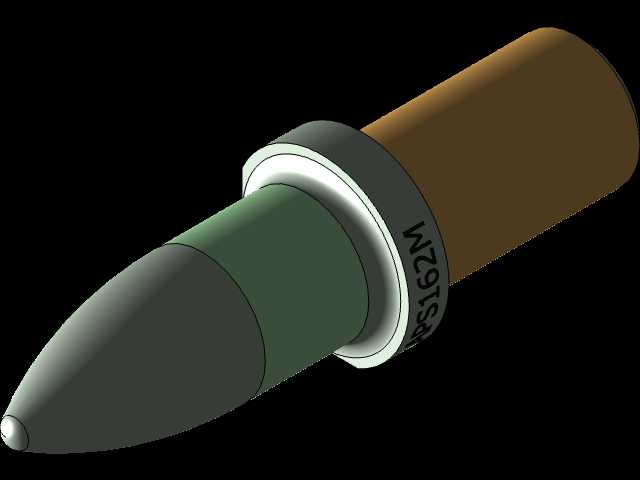

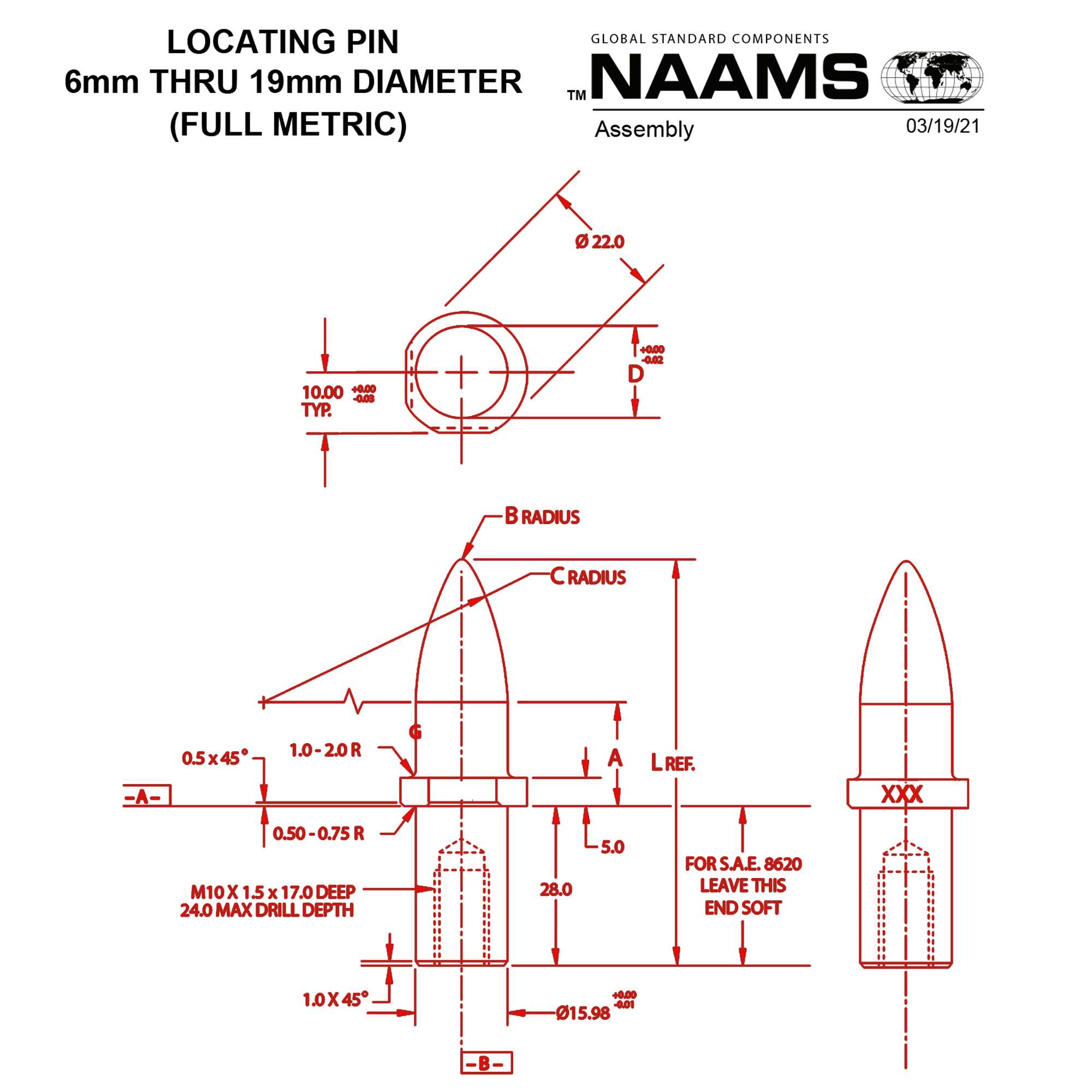

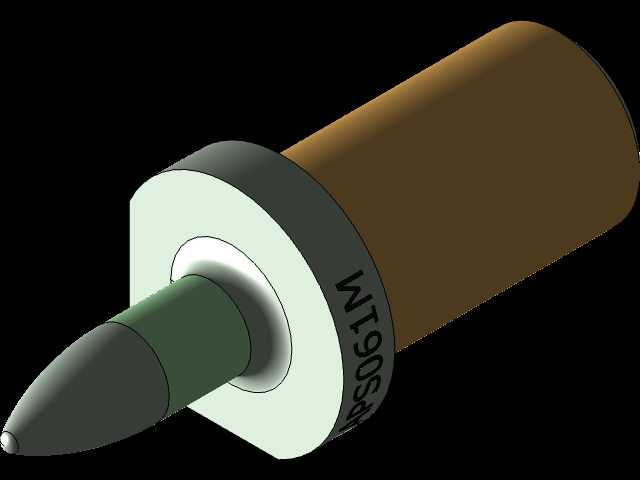

　　从结构设计思路来看，这款定位销采用三段式阶梯结构，最前端的导向锥段做了圆弧过渡处理，避免工件上料过程中锥面尖角刮伤孔壁镀层或者冲压件的镀锌层，锥段长度控制在5mm以内，既保证上料时的导向导入角度足够平缓，又不会因为锥段过长导致定位间隙过大；中间的圆柱工作段是核心定位配合面，公差严格控制在h6级别，与工件定位孔的H7公差形成间隙配合，既保证工件可以顺畅落位，又能将孔位的径向定位误差控制在0.02mm以内，满足焊装、装配工序的位置度要求；尾部的法兰台阶段做了滚花防滑处理，法兰端面与销体的垂直度控制在0.01mm以内，安装时法兰端面紧贴工装基板的安装面，通过法兰上的安装孔完成锁附，相比传统的过盈压入式定位销，这种法兰锁附的结构可以实现销体磨损后的快速更换，不需要拆卸工装基板进行铰孔压装，后期维护成本更低。在汽车焊装线、自动化装配工装、检具设计的实际场景里，定位销是决定工件重复定位精度的核心基础元件，NAAMS作为全球汽车工装领域通用的标准化体系，其APS系列定位销的设计逻辑完全围绕快换、高刚性、适配多规格孔径的实际工程需求展开。这款定位销的核心功能是实现工件孔位的精准限位，适配6mm至25mm区间的安装孔，覆盖了薄板冲压件、型材框架、小型装配组件绝大多数常见的定位孔尺寸范围，在多品种小批量的柔性工装场景下，无需频繁更换整套定位机构，仅通过匹配对应规格的APS定位销即可完成不同工件的定位切换，大幅压缩工装换型的调试周期。

　　尾部的圆柱安装段与工装基板的安装孔采用H7/h6的小间隙配合，安装时可以快速对准销孔，配合法兰面的锁附螺丝，完全可以承受工件上料时的侧向冲击力，以及焊接过程中工装开合带来的振动载荷，不会出现销体偏移、松动的问题。从安装边界来看，这款定位销的法兰直径比工作段最大直径大12mm，安装时需要在工装基板上预留至少比法兰外径大2mm的沉台空间，沉台深度与法兰厚度保持一致，保证法兰端面安装后与基板表面齐平，不会突出基板表面干涉工件放置；销体总长度根据适配孔径的不同做了梯度设计，适配6-12mm小孔径的规格，工作段露出法兰端面的长度控制在10mm，适配13-25mm大孔径的规格，工作段露出长度控制在15mm，既保证足够的定位配合长度，又不会因为销体过长导致工件取放时卡滞。

　　在实际应用中，这类定位销常搭配等高块、夹紧器共同组成工装定位单元，在白车身侧围焊装工位，用两个APS定位销配合工件上的两个工艺孔，即可完全限制工件的六个自由度，不需要额外增加辅助定位结构；在小型零部件的装配检具上，这类定位销可以直接作为检测基准，检测工件孔位的位置度偏差，销体本身的高精度特性可以减少检具的校准频次。设计建模过程中，需要重点关注导向锥面与圆柱工作段的同轴度，两者的同轴度公差需要控制在0.01mm以内，否则会出现工件卡滞、定位偏移的问题；法兰端面与销体轴线的垂直度也需要严格管控，否则锁附后销体会出现倾斜，导致定位孔与销体单边接触，加速销体磨损。

　　另外，销体的工作段表面做了硬化处理，表面硬度达到HRC55-60，在频繁上下料的工况下，使用寿命可以达到普通碳钢定位销的3倍以上，减少生产线停线更换配件的时间。不同于定制化的专用定位销，NAAMS标准的APS定位销所有尺寸都遵循统一的行业规范，不同供应商生产的同规格产品可以完全互换，在工装设计阶段不需要单独绘制销体的加工图纸，直接调用标准模型即可完成整体工装的设计，大幅缩短设计周期，也降低了后续配件采购的沟通成本。在三维建模过程中，需要准确还原三段结构的衔接圆角，导向锥与圆柱工作段的衔接处做了R0.5的圆角过渡，避免应力集中导致销体在受侧向冲击时断裂，法兰与安装段的衔接处也做了退刀槽处理，保证加工时法兰端面可以一次车削成型，保证端面的平面度要求。
