保时捷993车载杯托结构设计方案

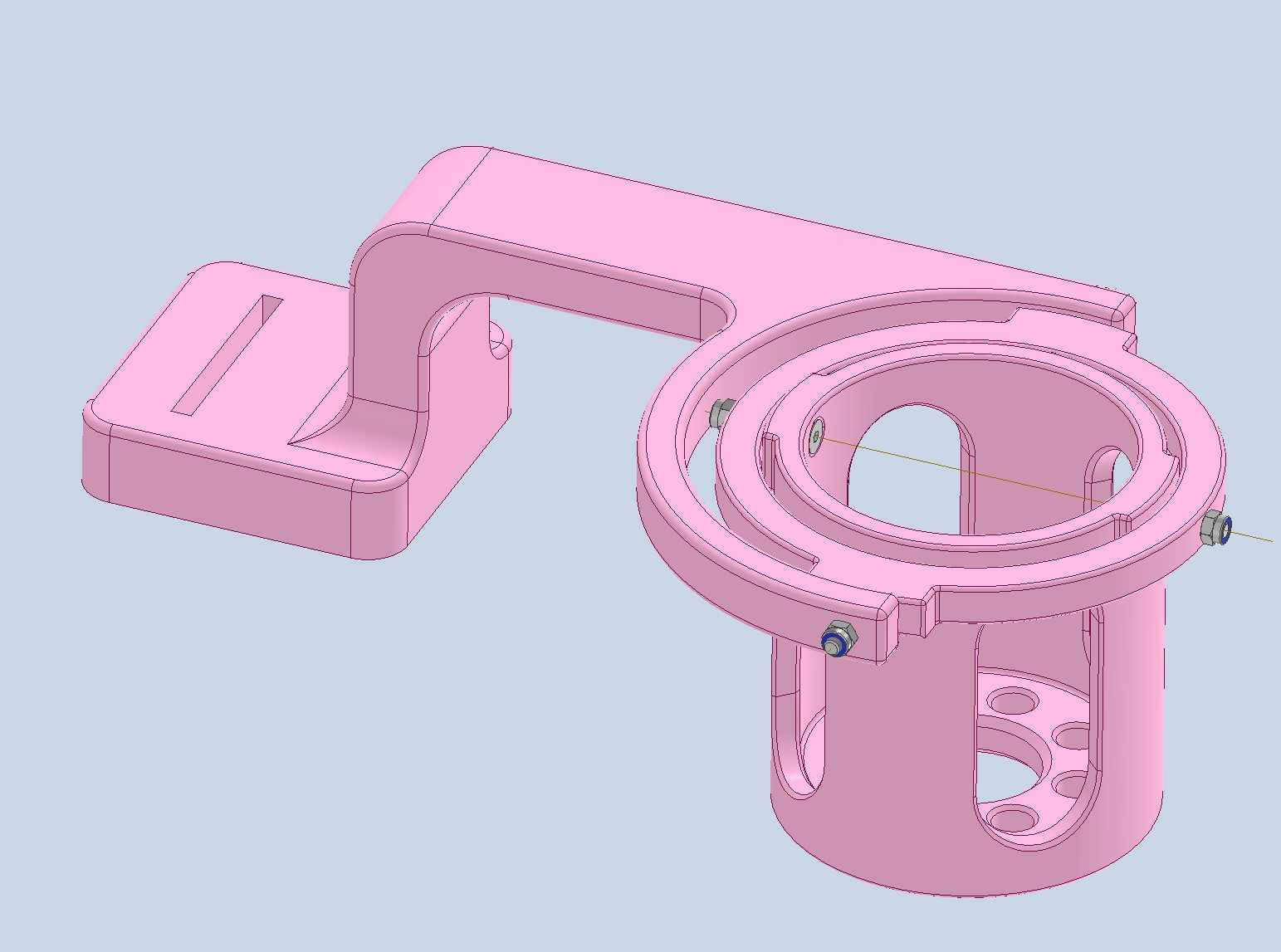

　　这款车载杯托针对保时捷993车型的中控侧方安装空间做了适配设计，核心解决老款车型内饰储物空间不足、行车过程中饮品放置易倾倒的实际使用痛点。日常驾驶场景中，无论是城市通勤时放置随手的水杯、瓶装饮用水，还是长途出行时固定保温饮具，该结构都能提供稳定的支撑，避免饮品洒漏污染内饰、分散驾驶注意力的问题。从结构设计逻辑来看，整个部件采用一体化悬臂式承载思路，左侧的安装卡接端完全匹配车型对应位置的内饰安装点位，不需要额外打孔破坏原有内饰结构，安装时直接卡入对应预留位即可完成固定，卡接位置做了加厚的应力分散结构，避免长期承重后出现连接部位断裂的问题。

　　杯托的主体承载环采用双层嵌套式结构，内层环体预留了不同直径杯体的适配间隙，能够兼容常规直径的瓶装水、咖啡杯以及车载保温杯，环体上开设的镂空槽一方面可以减轻部件自身重量，另一方面能够在杯体放入后提供一定的形变余量，避免不同直径容器放入时出现卡滞或者晃动量过大的问题。承载环下方延伸的筒状限位结构高度经过反复校核，既能够给杯体下部提供足够的侧向支撑，防止车辆急加速、急减速或者过弯时杯体倾斜脱出，又不会因为筒身过高影响换挡等驾驶操作动作，筒身底部开设的多个通孔可以及时排出不慎洒入的液体，避免积液在杯托内部残留滋生异味。

　　连接安装端和承载环的悬臂部分做了变截面的加强筋设计，在保证整体结构强度满足承重要求的前提下，尽可能缩减了部件的整体厚度，不会过多占用车内的横向空间，悬臂的弯折角度完全贴合车型内饰的曲面造型，安装后与周边内饰件的间隙均匀，不会出现突兀的凸起影响内饰整体观感。从安装边界尺寸来看，整个部件的横向伸出长度控制在不影响副驾驶腿部空间的范围内，安装完成后杯托的中心位置刚好处于驾驶员随手可及的区域，取放饮品不需要大幅度侧身，不会影响正常驾驶操作。卡接端的卡槽尺寸与车型内饰板的加强筋厚度完全匹配，安装后不会出现松动异响的问题，卡接位置预留的小凸点结构可以增大连接摩擦力，即使长期在车辆颠簸工况下使用，也不会出现连接位置移位的情况。

　　承载环的内圈直径经过多轮适配验证，既能够容纳常规直径的车载饮具，又不会因为直径过大导致杯体在环内晃动幅度过大，环体边缘做了圆滑的倒角处理，取放杯体时不会出现刮蹭容器表面的问题。整个部件的壁厚设计均匀，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，各个转角位置都做了圆角过渡，减少应力集中点，提升部件的长期抗疲劳性能，即使在车内高低温交替的使用环境下，也不容易出现开裂变形的问题。针对老款车型改装升级的实际需求，该杯托的安装完全采用无损方案，不需要对原有车辆的内饰、线路做任何改动，拆卸也十分方便，后期如果需要恢复原厂状态，直接取下该部件即可，不会在原有内饰上留下安装痕迹。在实际使用场景中，该杯托除了放置饮品之外，也可以临时放置手机、钥匙等随手取用的小物件，拓展了车内的储物空间，悬臂结构的承重能力经过校核，完全能够满足常规饮品容器的承重需求，不会因为长期承重出现下弯变形的问题。
