20升容器配套弯柄式插接固定件结构设计

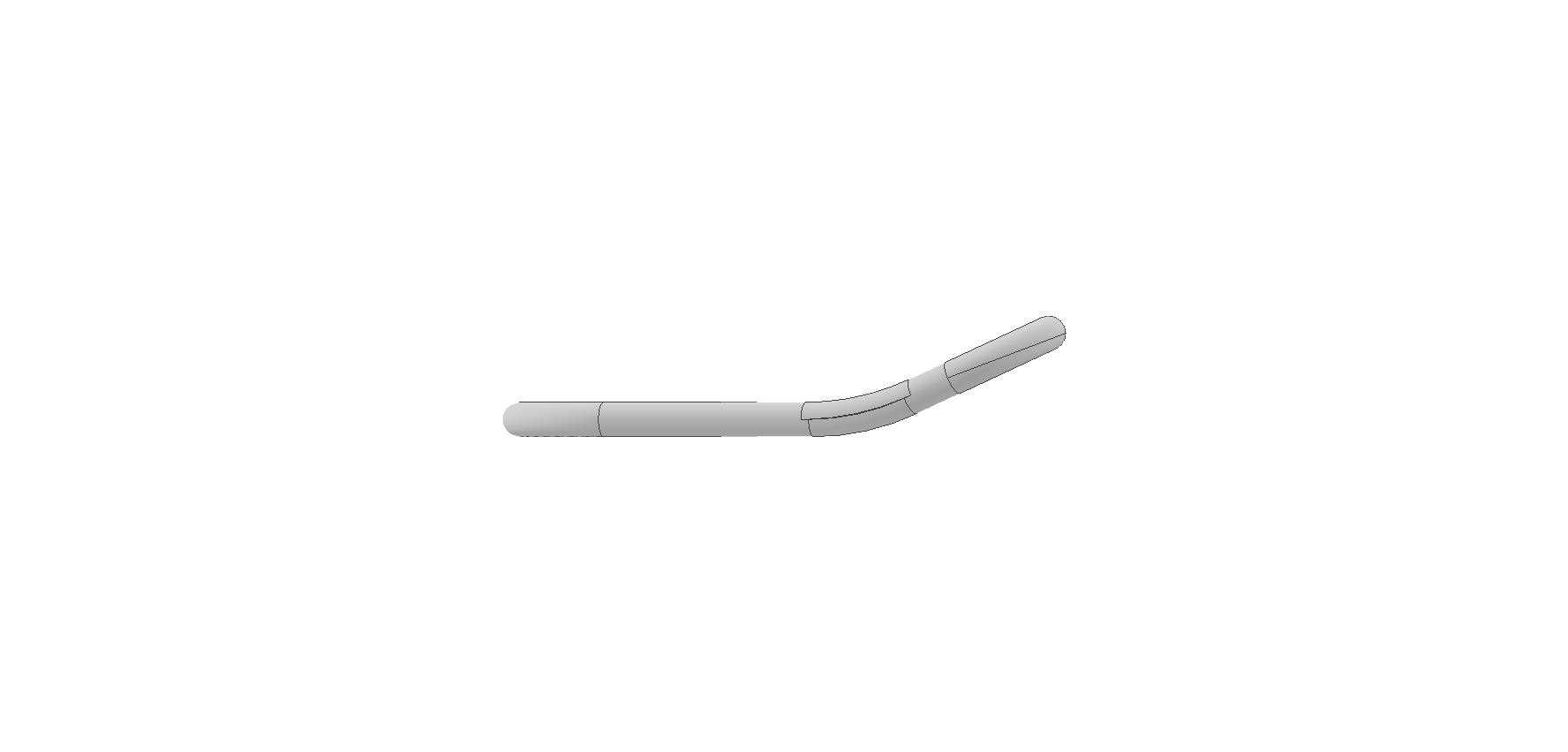

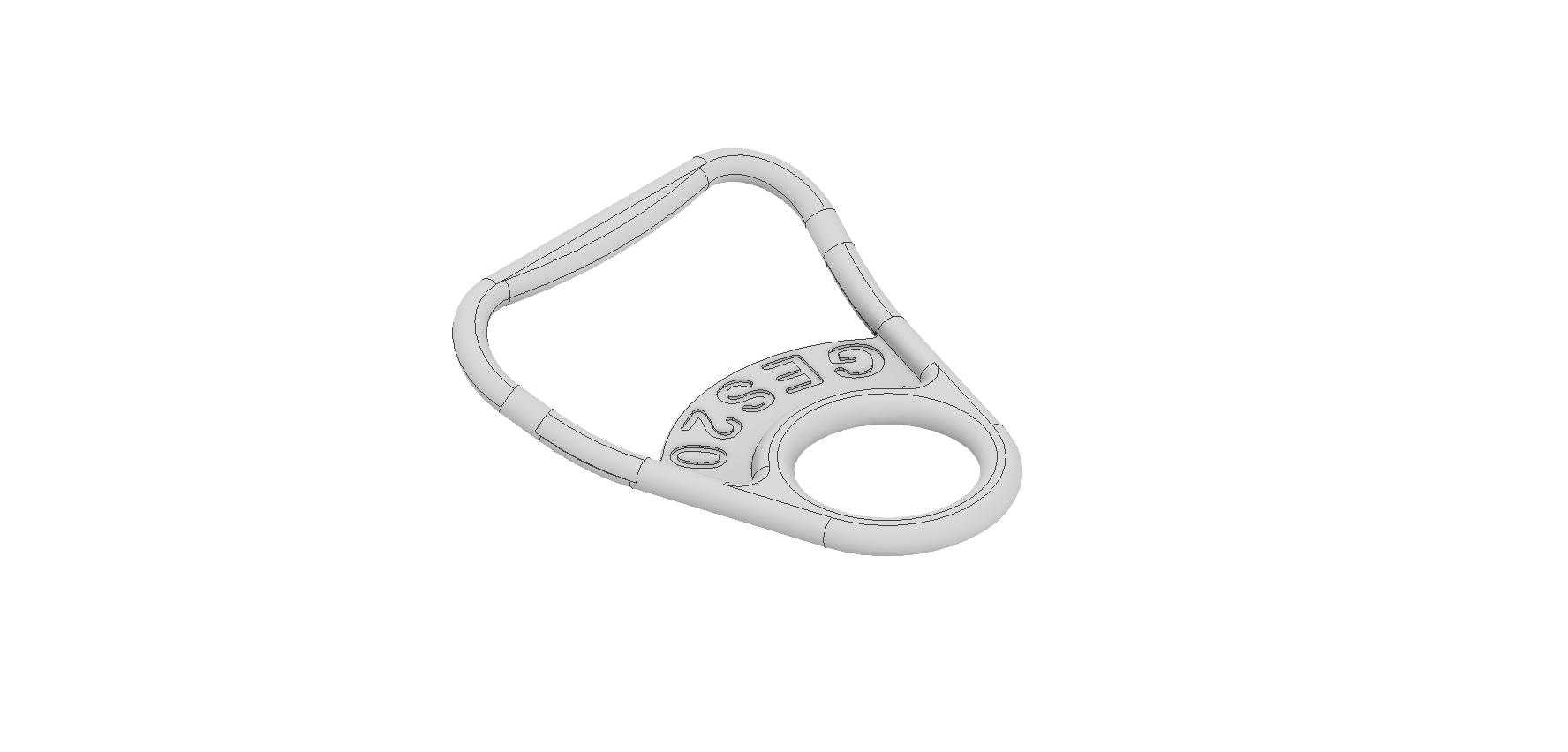

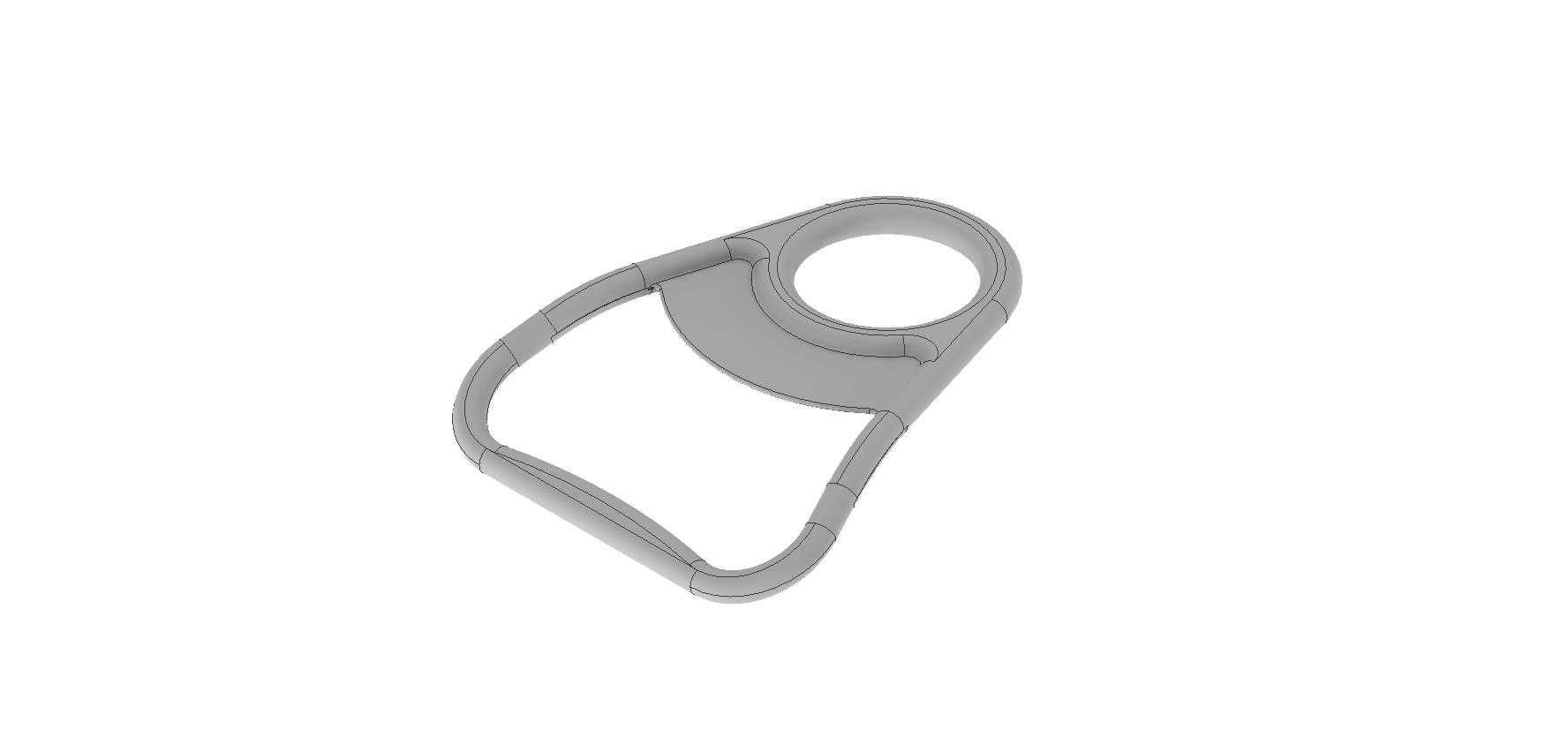

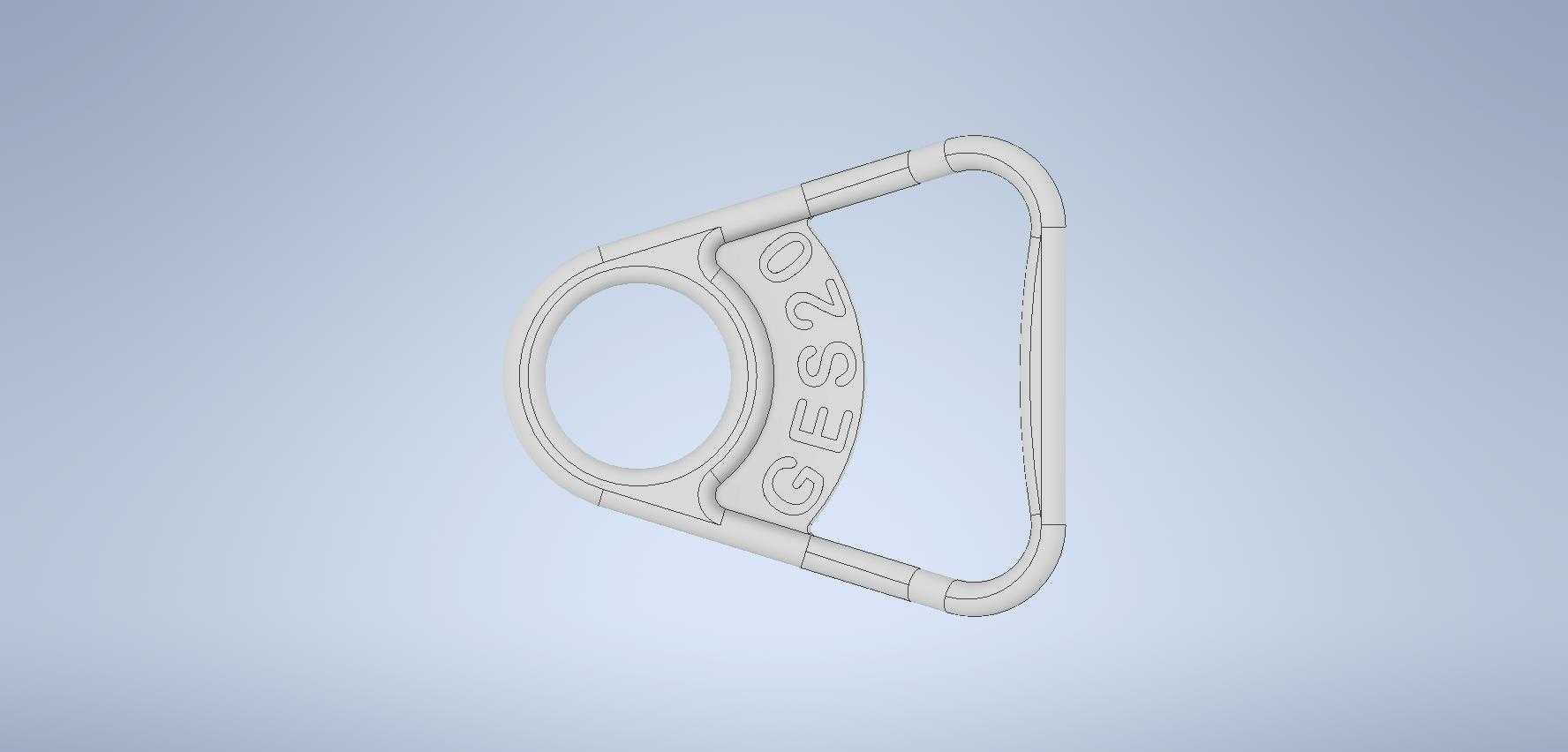

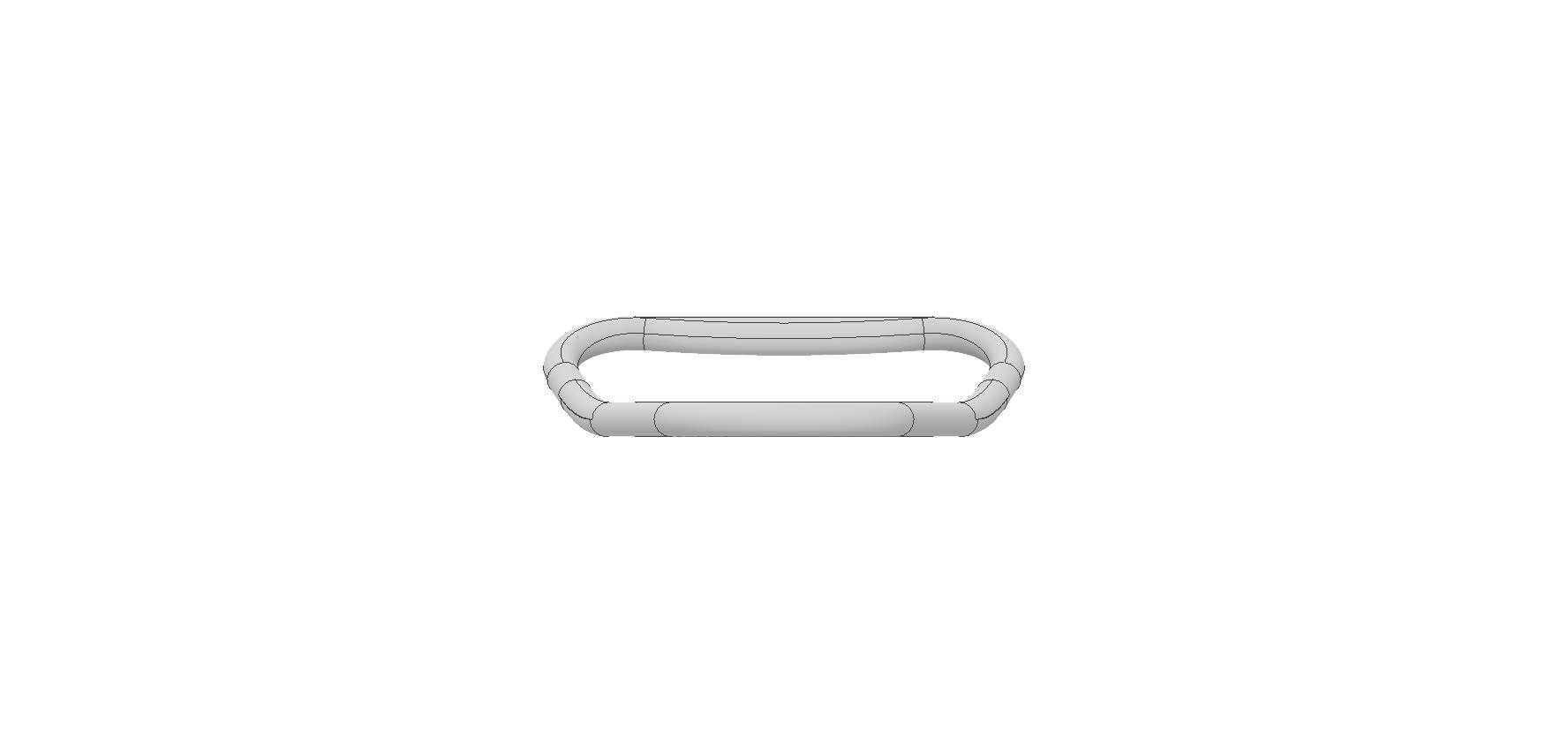

　　在中小容积流体储运容器的配套辅件设计中，这类弯柄式插接固定件的应用场景覆盖民用储水、化工试剂分装、小型油料周转等多个领域，主要用于20升规格刚性容器的外接管路快速对接、便携提挂辅助或者外置附件的快装固定，替代传统螺纹连接需要反复旋拧、对位精度要求高的操作痛点，适配现场快速作业的使用需求。从功能特性上看，该部件采用一体化弯柄结构，整体无多余拼接缝隙，直段部分作为插接主体，外径尺寸与20升容器标准接口的内径保持过渡配合公差，插入后依靠外壁与接口内壁的静摩擦力实现初步定位，弯折段一方面作为操作施力位，插拔时无需额外工具，手部握持弯折段即可完成施力，另一方面弯折后的延伸段可作为挂接点，配合容器上的限位卡扣实现防脱锁定，避免搬运过程中受震动出现插接松脱。

　　设计阶段首先梳理了20升容器的通用接口边界，目前市面主流20升硬质容器的接口内径集中在18-22mm区间，接口外壁的加强筋高度普遍不超过5mm，因此插接直段的有效配合长度设置为35mm，既保证足够的接触摩擦面积，又不会因为插入过深触碰容器内部的液位限位结构；弯折段的曲率半径经过反复校核，设置为28mm，既保证手部握持时的贴合度，不会因为曲率过小出现硌手问题，又能控制整体外伸尺寸，避免多个容器堆叠存放时出现部件干涉。

　　结构上采用等壁厚设计，整体壁厚控制在2.5mm，兼顾结构强度与材料成本，直段末端做15度倒角引导，插入时无需严格对位即可顺着倒角滑入接口，降低现场操作的对位难度；弯折段与直段的过渡位置做圆角强化处理，避免应力集中导致长期使用后出现弯折断裂，经过受力模拟验证，该过渡位置可承受150N的垂直方向拉力而不出现塑性变形，满足满装20升流体时的挂载受力需求。安装边界方面，该部件插入容器接口后，弯折段的最高点距离容器外壁的距离为42mm，预留足够的手部操作空间，同时不会因为外伸过长导致运输过程中被磕碰损坏；部件整体重量控制在18g左右，不会额外增加容器的整体负重，适配轻量化储运的设计趋势。

　　从实际使用反馈来看，这类插接件相比传统的螺纹接头，安装效率提升60%以上，不需要额外的密封胶带辅助密封，配合接口处的橡胶密封圈即可实现0.3MPa压力下的无泄漏，适配大部分非高压流体的储运场景；同时一体化的结构没有易损小零件，日常维护仅需要擦拭插接面的杂质即可，使用寿命相比拼接式结构提升3倍以上。在建模过程中，重点对弯折段的曲率过渡做了曲面连续性校验，保证外表面无明显棱线，握持时的触感顺滑，直段部分的圆柱度公差控制在0.1mm以内，保证与不同厂商生产的20升容器接口都能实现适配，不会出现过紧插不进或者过松容易脱落的问题；末端的倒角角度经过多轮3D打印样件测试，15度倒角的引导效果最佳，角度过大容易出现插入时卡滞，角度过小则会导致引导段长度不足，对位容错率降低。
