户外露营用U型弯管固定帐篷挂钩结构

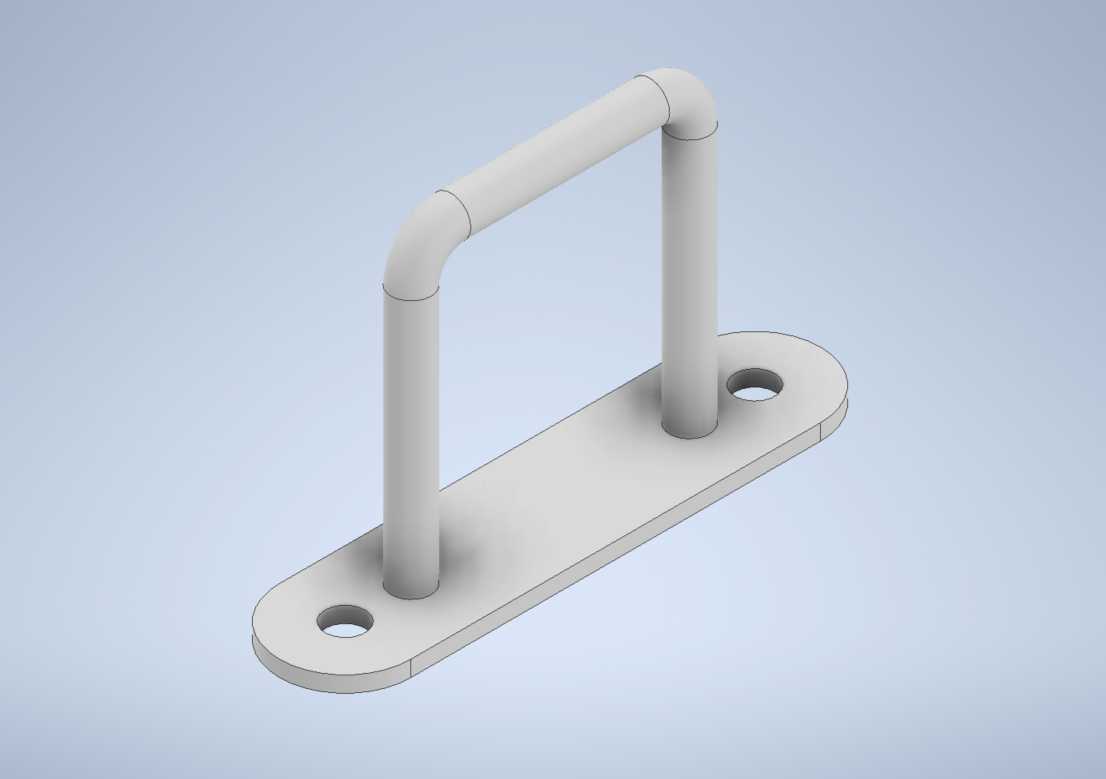

　　这款U型弯管结构的帐篷固定挂钩，主要面向户外露营装备、临时篷房搭建、户外展架固定等场景设计，核心作用是为篷布牵拉绳、风绳、侧边挂物提供可靠的受力挂载点，相比传统的穿孔式绳结固定，这种一体式金属挂座能分散挂载拉力，避免篷布局部应力集中出现撕裂，同时也能在户外临时搭建场景中，为挂载小型照明设备、置物网兜、工具挂袋提供稳定的支撑点位。从结构设计逻辑来看，整个零件采用一体化成型思路，底部为长圆形扁平安装底座，底座两端开设同轴安装通孔，可适配自攻螺丝、膨胀螺栓或者抱箍卡扣两种固定方式，既可以直接固定在木质帐篷地梁、金属篷房支架上，也能通过抱箍固定在圆管类支撑杆表面，长圆形的底座轮廓能在固定时自动调整安装孔位的对齐误差，降低现场安装的对位难度，同时扁平的底座底面能完全贴合安装基面，不会出现局部翘起导致的固定松动问题。

　　上部的U型弯管部分采用等径圆管弯折成型，弯折处做了大圆角过渡处理，一方面避免尖锐棱角划伤篷布或者挂绳，另一方面大圆角弯折能消除弯管处的应力集中点，在承受侧向拉力时不会出现焊缝开裂或者弯管折断的问题，U型结构的两个竖直段与底座采用满焊连接，焊后打磨平整，既保证连接强度，也避免焊渣凸起刮损挂载的绳索或者物品。从安装边界尺寸来看，底座长度方向的两个安装孔中心距适配常规户外篷房支架的标准孔距，不需要额外在支架上重新打孔就能直接对位安装，底座宽度控制在窄幅尺寸，即使安装在直径较小的圆管支架上，也不会出现底座两侧悬空的问题，U型弯管的内净空尺寸预留了足够的绳索穿入空间，即使是加粗款的防风绳、带挂钩的弹力绳也能轻松穿入挂接，弯管的竖直高度经过优化，既不会因为高度过高导致挂载后晃动感明显，也不会因为高度过低导致穿绳操作困难。

　　在实际使用场景中，这类挂钩除了帐篷篷房的风绳固定外，还可以在户外作业临时遮阳棚、工地临时防雨棚、户外集市摊位架上作为通用挂点使用，挂载临时布线的线缆、小型工具、宣传吊牌等物件，相比焊接式的固定挂点，这种独立安装的挂钩可以根据实际使用需求灵活调整安装位置，不需要改动主体支架的结构，后期维护更换也十分便捷，单个挂钩损坏时只需要拆卸两颗固定螺丝就能完成替换，不需要对主体支架进行切割焊接作业。

　　设计过程中针对户外使用的工况做了对应的结构强化，底座与弯管的连接位置做了局部加厚处理，能承受突发的强风拉扯载荷，避免大风天气下挂点断裂导致篷布垮塌，弯管的管口位置做了卷边钝化处理，不会因为管口的锋利边缘割断风绳，整个零件的外轮廓没有突出的尖锐结构，在搭建和收纳过程中不会划伤操作人员或者划破篷布面料。从受力角度分析，当挂点承受斜向拉力时，长圆形底座的两个固定孔能同时承受剪切力，相比单孔固定的挂点，抗拉力提升一倍以上，底座与安装面的大接触面积也能分散压力，不会在木质或者塑料材质的支架表面压出凹痕，长期使用也不会因为支架局部变形导致挂点松动。
