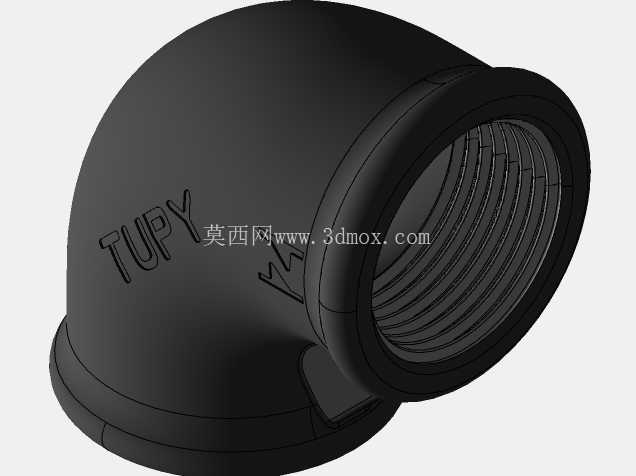

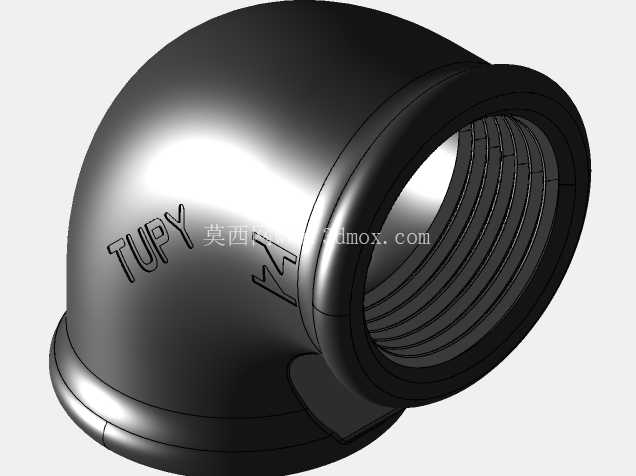

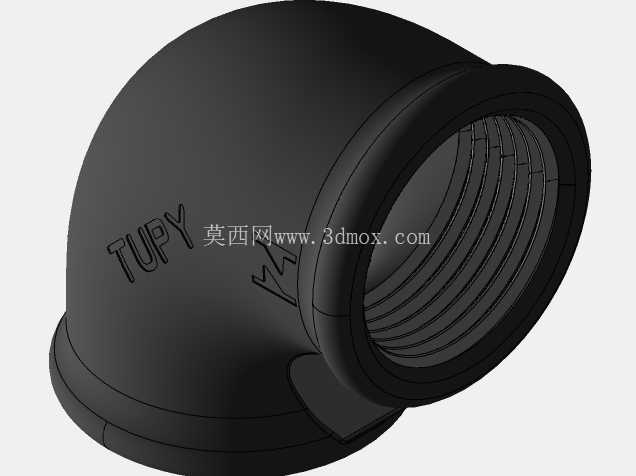

内螺纹90度液压连接弯头结构设计

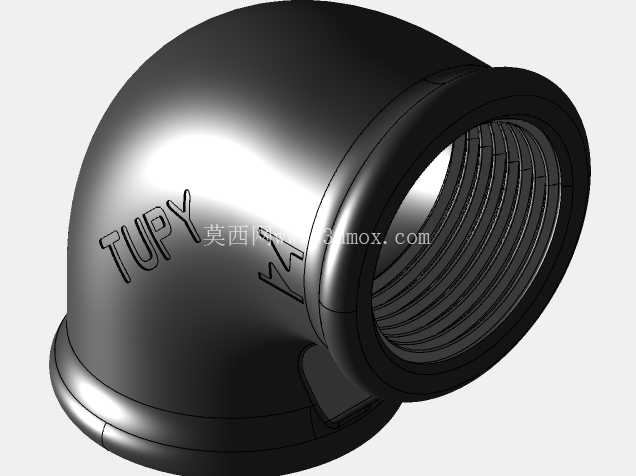

　　在液压系统的管路布设场景中，受设备安装空间限制、管路走向调整需求，90度内螺纹弯头是极为常用的管路转向连接件，本次设计的TUPY标识内螺纹弯头，主要应用于中低压液压管路、工业给排水管路、气动控制系统的管路转向连接环节，可在不额外增加管路接头数量的前提下，实现管路90度方向的平滑转向，减少管路弯折带来的流阻损失与应力集中问题。从实际使用场景来看，这类弯头常被布置在液压站阀组出口、设备主体管路接驳端、车间管路架空转向节点处，两端内螺纹可直接与同规格的外螺纹管路、接头体旋合连接，无需额外焊接工序，安装拆卸便捷，适合后期管路维护与改线作业。

　　设计过程中首先考虑的是管路通径与流道的顺滑性，弯头内部流道采用等径圆弧过渡结构，避免直角转折造成的介质紊流，降低液压油、水、压缩空气等介质在转向过程中的压力损失，同时减少介质内杂质在转角处的淤积风险。外形结构上，弯头主体采用等壁厚弯管结构，外壁在螺纹衔接位置做了加厚加强处理，避免螺纹旋紧过程中应力集中导致的管壁开裂，弯头外侧预留的品牌标识位采用模压凸字结构，不会额外增加外壁凸起尺寸，不会对安装空间造成额外占用，同时凸字标识在长期使用过程中不会因摩擦、腐蚀出现标识脱落问题，方便后期运维过程中快速识别配件规格与品牌。

　　两端的内螺纹采用标准管螺纹设计，螺纹牙型精度满足密封连接要求，配合生料带、密封胶即可实现无额外密封件的静压密封，适配多数工业管路的压力等级要求。安装边界方面，弯头两端的螺纹同轴度、端面垂直度在建模阶段就做了严格的公差约束，保证旋合后管路不会出现偏斜，弯头的转弯半径控制在合理范围内，既保证流道顺滑，又不会因转弯半径过大造成安装空间的额外占用，在紧凑安装空间内也能完成布设。

　　从结构强度角度考虑，建模过程中对弯头的壁厚做了等强度校核，在介质压力作用下，弯管外侧受拉、内侧受压的应力分布通过壁厚渐变设计做了平衡，避免局部应力过高导致的结构失效，弯头端部的螺纹收尾位置做了退刀槽结构设计，既方便螺纹加工工序的实现，又能避免螺纹旋合到底时出现干涉问题，保证接头可以旋合到预设的密封深度。这类弯头在实际使用中，除了转向功能外，还可以吸收少量管路安装过程中的角度偏差，降低管路安装时的对位精度要求，提升现场装配效率，同时在管路受温度变化产生热胀冷缩时，弯头结构可以承受少量的形变位移，减少管路接头处的泄漏风险。建模过程中对螺纹的牙型细节、外壁的加强筋结构、凸字标识的细节都做了还原，可直接用于管路装配干涉检查、管路系统的数字孪生建模、安装维护培训的演示模型使用，也可作为同类接头产品设计改型的基础参考模型，帮助设计人员快速完成管路系统的整体布设校验，提前发现安装过程中可能出现的空间干涉、接头对位偏差等问题，减少现场安装时的返工概率。
