多规格ANS标准外六角头紧固螺钉设计

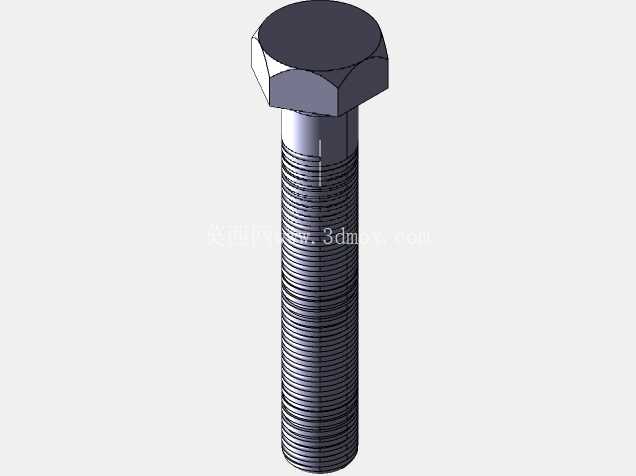

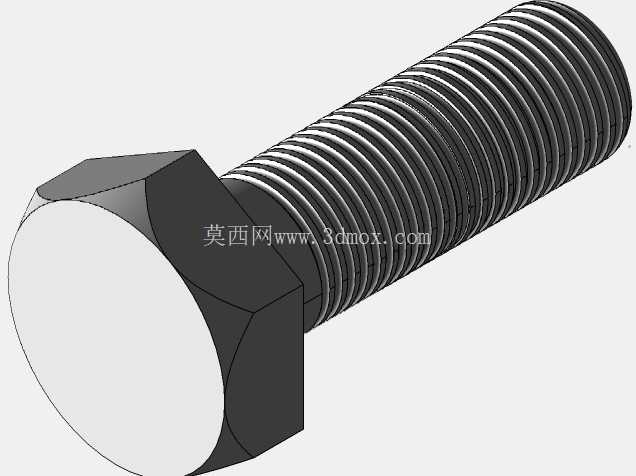

　　在各类工业装配场景里，螺纹紧固件是最基础也最核心的连接单元，小到民用家电组装、仪器仪表内部构件固定，大到重型工程机械的结构拼接、流体管路的阀组装配，都离不开标准化螺钉的可靠锁紧作用。这次完成的外六角头螺钉系列，覆盖了M5×0.8、M6×1、M10×1、M12×1、M20×2五种常用规格，完全遵循ANS标准的尺寸规范做参数化建模，能适配不同载荷等级、不同安装空间的紧固需求，不管是做减压阀这类阀类产品的端盖锁紧、仪表外壳的拼合固定，还是做通用设备的机架连接件、传动部件的轴向定位，都能直接匹配对应规格的安装孔位，不需要额外做尺寸修正。

　　从实际选型的角度说，不同规格的螺钉对应完全不同的受力场景：M5和M6的小规格细牙螺钉，适合低载荷、对防松性能有一定要求的薄壁件连接，比如仪表的塑料外壳、小型阀组的密封端盖，细牙螺纹的螺距更小，螺纹升角更低，在受振动载荷的时候不容易出现松脱，而且拧入深度不需要太大就能获得足够的锁紧力，不会因为螺纹攻丝过深打穿薄壁构件；M10和M12的中规格螺钉，是通用机械装配里最常用的规格，适合中等载荷的结构连接，比如设备支架的拼接、泵阀类产品的法兰副锁紧，这两个规格的六角头对边尺寸符合标准扳手的开口尺寸，现场装配的时候不管用普通开口扳手、套筒扳手还是气动拧紧工具，都能直接适配，不需要定制特殊工装；M20×2的大规格粗牙？不对，M20的粗牙螺距是2.5，这里用的是2mm螺距的细牙规格，更适合需要经常拆装、或者受交变载荷的重型连接场景，比如大型减压阀的阀体与阀盖连接，细牙螺纹的自锁性能更好，在流体管路带来的持续振动下，能长期保持锁紧力矩，不会因为压力波动出现连接松动导致的介质泄漏。

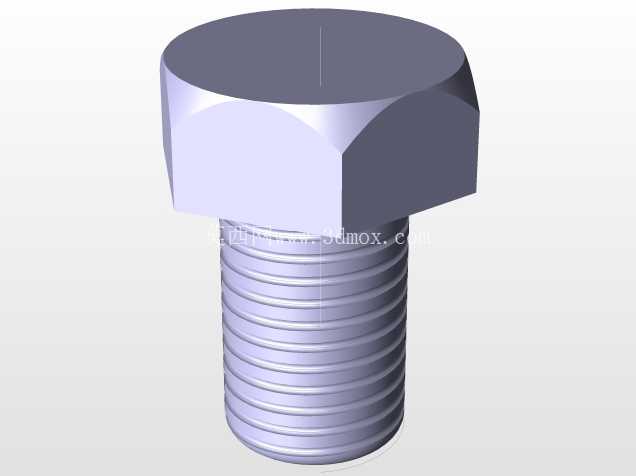

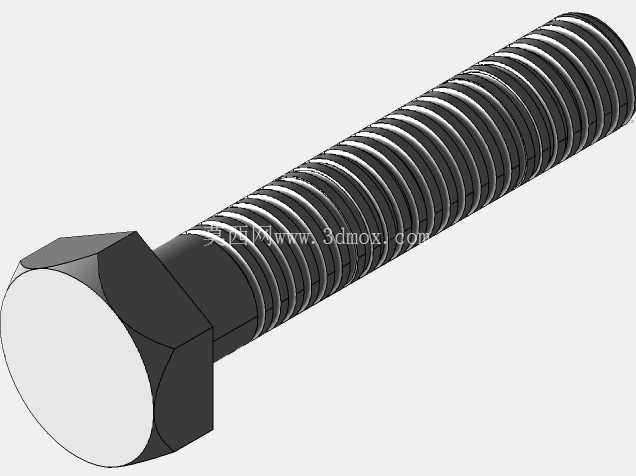

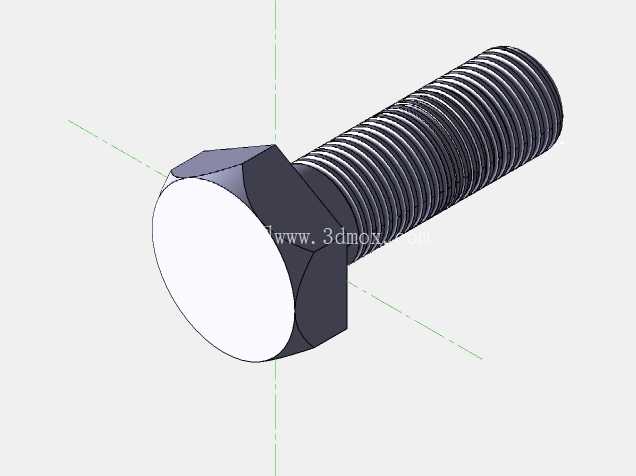

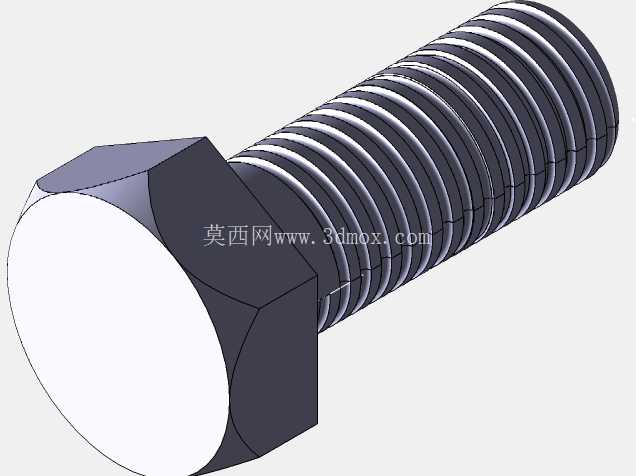

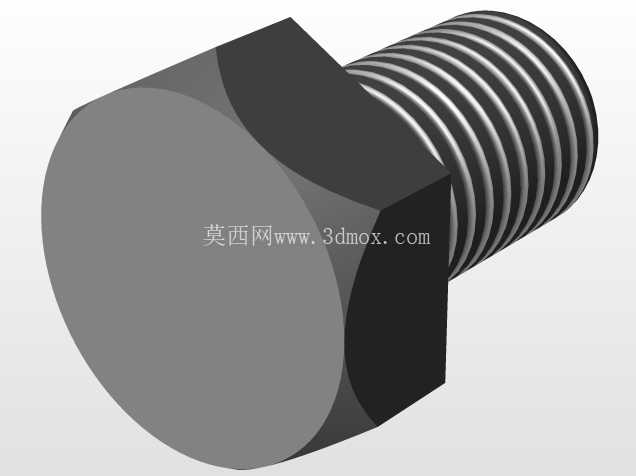

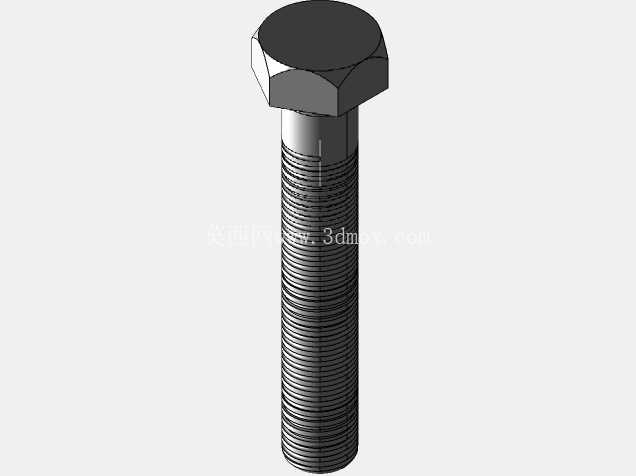

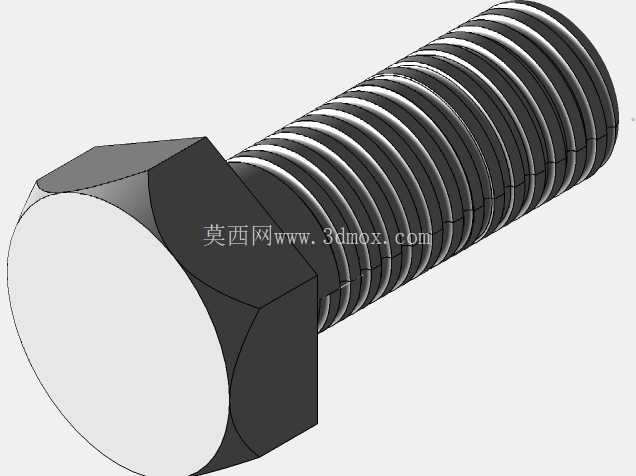

　　建模过程里首先要把控的是螺纹段的参数准确性，不能只做装饰性的螺纹贴图，要完全按照ANS标准的牙型角、牙高、螺距参数做实体切除，保证螺纹中径、大径、小径的尺寸公差在标准允许范围内，这样导出的模型不管是做3D打印的手板验证，还是做装配干涉检查，都能和对应的标准螺母、攻丝孔位完全匹配，不会出现虚拟装配能装上、实际生产装不上的问题。六角头的尺寸也严格对应标准，对边宽度、头部厚度、头部与螺杆过渡处的圆角半径都做了精准控制，过渡圆角的设置不是随便加的，这个位置是螺钉受拉应力的时候应力集中最明显的区域，如果圆角太小，螺钉在受冲击载荷的时候很容易在头部和螺杆的连接处断裂，按照标准设置圆角半径，能有效分散应力集中，提升紧固件的抗疲劳性能。

　　从安装边界的角度说，不同规格的螺钉要预留对应的操作空间：M5规格的六角头对边宽度8mm，装配的时候至少要预留12mm的扳手操作空间，螺杆长度可以根据实际夹持厚度选择，拧入深度一般控制在螺纹直径的1-1.5倍就能获得足够的连接强度；M6规格对边宽度10mm，预留14mm以上的操作空间即可，适合薄壁件的盲孔连接；M10规格对边宽度16mm，装配时要预留22mm以上的扳手回转空间，拧入深度建议不小于10mm，适合钢件的通孔连接；M12规格对边宽度18mm，预留25mm操作空间，适合有密封要求的法兰连接，装配时可以配合弹簧垫圈或者平垫圈使用，分散接触面的压应力，避免拧紧的时候刮伤被连接件表面；M20规格对边宽度30mm，装配时要预留40mm以上的操作空间，适合重型阀组的连接，拧紧的时候要按照对角顺序逐步施加力矩，避免法兰面受力不均出现密封泄漏。

　　很多新手做紧固件建模的时候容易忽略螺纹收尾的结构，这次的模型在螺纹段末端做了标准的退刀槽和收尾锥度，退刀槽的宽度和深度都符合加工工艺要求，实际车削加工的时候能方便退刀，不会在螺纹末端出现乱牙的问题，末端的倒角也做了45度处理，装配的时候能顺利对准螺纹孔，不会因为螺杆端部的毛刺刮伤内螺纹，提升装配效率。整个系列的模型做了参数化关联，如果后续需要拓展其他规格，只需要修改对应的直径、螺距、头部尺寸参数就能快速生成，不需要重新绘制草图，能大幅提升通用紧固件库的搭建效率，不管是做整机设计的时候调用标准件，还是做教学演示用的标准件模型，都能满足使用需求。在做阀类产品设计的时候，这类标准螺钉不需要单独出加工图纸，直接标注标准号和规格就能采购，能大幅减少设计阶段的重复劳动，把更多精力放在核心功能结构的优化上。
