可调高度平行块夹持工装结构设计

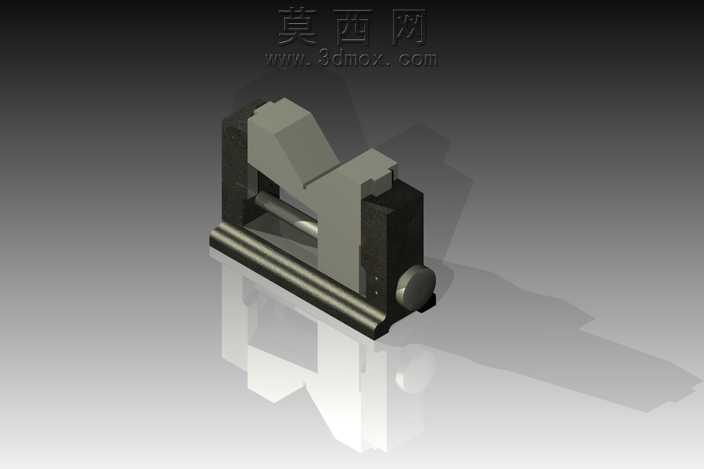

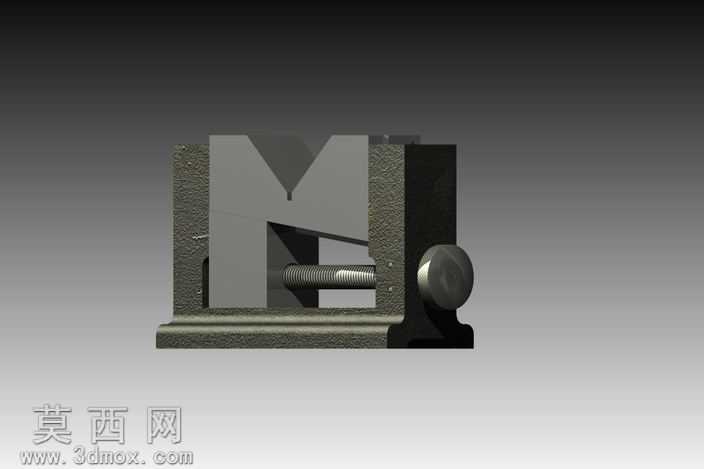

本作品为可调高度平行夹持类工装结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的公差配合标准，对各活动部件的装配间隙进行了精准设定，确保后续实际加工生产时的活动顺畅度。模型渲染阶段采用金属哑光材质作为主体材质表现，还原了铸铁工装的真实表面质感，对调节螺杆、锁紧旋钮等活动部件单独赋予了金属亮面材质，通过光影层次区分不同功能部件的视觉差异，同时添加了细微的表面做旧纹理，模拟工装实际使用后的磨损质感，提升模型的真实度。结构设计上，主体采用L型固定基座搭配可升降平行挡块的组合形式，基座底部设置加宽支撑边，保证工装放置与使用过程中的稳定性，挡块与基座之间通过梯形螺纹螺杆实现传动，转动侧边的圆形旋钮即可带动挡块沿基座的垂直导向槽做升降运动，实现夹持高度的无级调节，导向槽与挡块的配合面采用间隙配合设计，既保证升降过程无卡滞，又能避免调节后出现晃动偏移。设计思路围绕机械加工过程中的工件定位夹持需求展开，针对不同厚度工件的平行垫高、定位夹持场景，摒弃了传统固定高度垫块需要多规格替换的繁琐流程，通过单螺杆调节结构实现高度的连续可调，适配多种尺寸工件的装夹需求，整体结构无复杂冗余部件，加工工艺性好，所有零部件均可通过常规铣削、车削工艺完成加工，后期维护成本低，可广泛应用于铣床、磨床等加工设备的工件装夹环节，有效提升装夹效率与定位精度。建模过程中对所有螺纹结构进行了真实牙型绘制，而非采用贴图替代，保证模型结构的完整性，装配体采用自下而上的建模逻辑，先完成单个零件的参数化建模，再按照实际装配关系添加配合约束，验证了结构活动的无干涉性，确保调节行程范围内各部件不会出现碰撞问题。
