Tesa6400推式转换手动胶带切割分配器

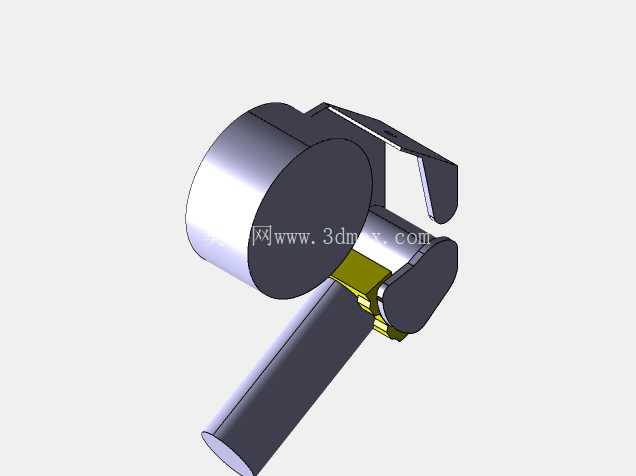

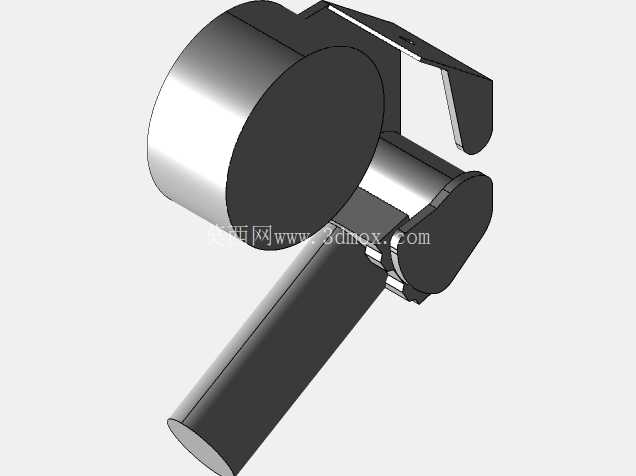

　　从结构设计逻辑来看，整个分配器的主体分为胶带卷装夹仓、握持手柄、出带导向压辊、切割刀架四个核心部分，装夹仓采用侧开式卡扣结构，适配标准内径的3英寸胶带卷，仓体内部设置了阻尼弹片，用来控制胶带卷的转动阻力，避免推带过程中胶带卷过度转动导致松脱散卷，阻尼力度可以通过仓侧的微调旋钮调整，适配不同厚度、不同基材的胶带，比如薄款的PVC绝缘胶带和厚款的BOPP封箱胶带，都能通过阻尼调整获得合适的出带阻力。握持手柄做了15度的倾角设计，贴合人手握持时的自然腕部角度，手柄表面做了防滑纹理处理，推带作业时手腕不需要过度弯折，长时间封箱作业能降低腕部劳损的概率。在包装工位的日常封箱作业、线束加工工位的绝缘胶带缠绕、生产车间物料标识粘贴等场景里，手动胶带分配器是一线操作人员接触频率极高的手持工装，传统拉式胶带分配器在单手操作时，需要操作人员持握器身后拉动胶带完成出带，再借助前端锯齿切断，遇到粘性较强的封箱胶带或者较薄的美纹纸胶带时，很容易出现胶带回卷、扯断胶带边缘不齐的问题，长时间作业还会因为拉带力度控制不当增加手部疲劳。这款针对Tesa 6400 Comfort款手动胶带分配器做的结构转换设计，核心是把原有拉式出带的操作逻辑改成推式出带，适配更多单手操作的作业场景。

　　出带导向部分设置了两个平行的压辊，上压辊为橡胶材质，下压辊为光滑金属材质，胶带从装夹仓引出后从两个压辊之间穿过，推带时压辊同步转动，保证胶带送出过程中不会出现褶皱、偏移，压辊的间隙可以根据胶带厚度做0.1mm到0.5mm的微调，避免间隙过大导致胶带跑偏，间隙过小刮伤胶带胶层。切割刀架采用隐藏式锯齿设计，只有当胶带推送到预设长度，按压刀架触发键的时候锯齿才会弹出完成切割，日常放置或者拿取过程中锯齿不会外露，避免操作人员被划伤，锯齿采用高频淬火处理，刃口锋利度可以保证连续切割上万次胶带不会出现卷刃，切割后的胶带边缘整齐，不会出现毛边、斜口的问题。

　　从安装边界和外形尺寸来看，整个分配器的总长度控制在180mm左右，装夹仓最大直径适配100mm外径的胶带卷，握持手柄的直径为32mm，适合不同手型的操作人员持握，整个器身的重量控制在180g左右，长时间手持作业不会有明显的负重感。和传统拉式分配器相比，推式结构的操作逻辑更符合人体工学，操作人员只需要持握手柄将胶带起始端贴在待粘贴表面，向前推动分配器就能同步完成出带和压合动作，到需要切断的位置轻轻按压触发键就能完成切割，整个过程只需要单手握持完成，不需要另一只手辅助固定胶带，在大件纸箱封箱、曲面工件表面贴胶带的场景下，操作效率比传统拉式结构提升30%左右。

　　在结构细节处理上，装夹仓的转轴采用了自润滑的铜套结构，长期使用不会出现卡顿、异响，出带压辊的两端采用了防尘轴承，避免车间内的灰尘、胶屑进入轴承导致转动不畅，刀架的触发结构采用了弹簧复位设计，切割完成后刀架会自动回弹隐藏锯齿，不需要手动复位。针对不同的作业场景，这款分配器还可以更换不同齿距的锯齿刀头，比如切割纤维胶带的时候换成粗齿刀头，切割薄款美纹纸的时候换成细齿刀头，刀架采用快拆结构，不需要额外工具就能完成刀头更换。在实际产线测试中，这种推式结构的分配器在电商仓储封箱工位、电子厂线束缠绕工位、五金厂工件表面保护膜粘贴工位都有很好的适配性，尤其是在需要连续粘贴长段胶带的作业场景下，推式操作的流畅度远高于传统拉式结构，操作人员不需要反复调整持握姿势，就能连续完成数十米的胶带粘贴作业，同时因为压辊的存在，胶带粘贴过程中就能同步完成压合，不会出现气泡、褶皱的问题，粘贴后的胶带平整度更高，封箱的牢固度也更有保障。
