便携式连杆结构迷你绘图作业工具

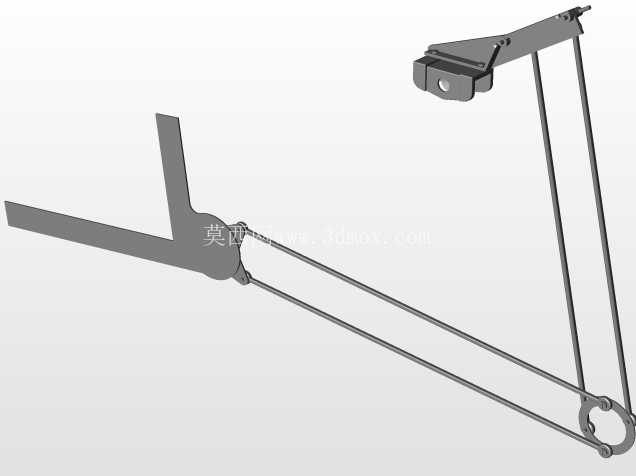

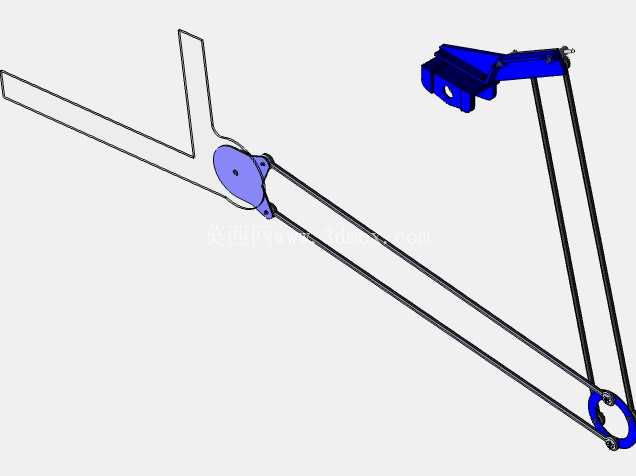

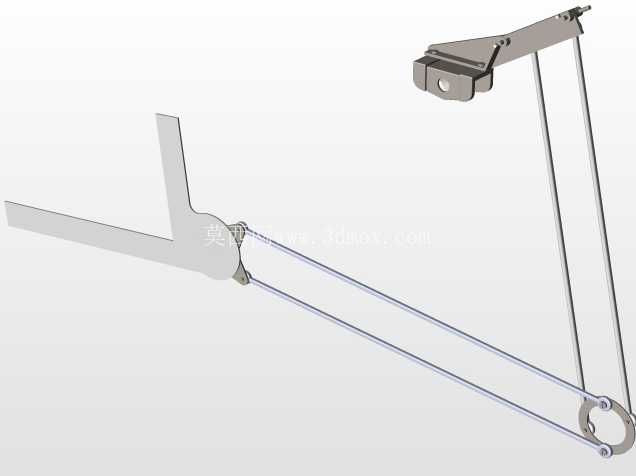

　　在现场测绘、小范围图纸补绘以及无数字化绘图设备的外勤作业场景里，这类小型连杆式绘图工具的实用价值一直被一线工程人员认可。区别于大型固定式绘图台，这款迷你绘图工具采用多段平行连杆组合结构，核心依托平行四边形机构的等距传动特性，实现绘图端在作业平面内的自由位移，同时保证绘图笔始终与纸面保持垂直姿态，不会因为连杆的角度偏转出现线条歪斜、笔触角度变化的问题。

　　从实际作业场景来看，这款工具主要适配A4及以下幅面的临时绘图需求，比如设备检修现场的零件草图绘制、教学场景下的制图练习、小型工坊里的样板轮廓拓绘，不需要复杂的安装固定，只需要将末端的蓝色夹持底座固定在绘图板边缘或者平整工作台边，就能快速展开作业。整套结构的运动阻尼经过匹配设计，连杆铰接处的紫色转动副采用了间隙配合加阻尼垫片的结构，移动时不会出现松旷晃动感，也不会因为阻力过大导致操作卡顿，绘图过程中可以精准控制笔触的移动轨迹，直线、圆弧轮廓都能依靠机构的运动限位实现平稳绘制。

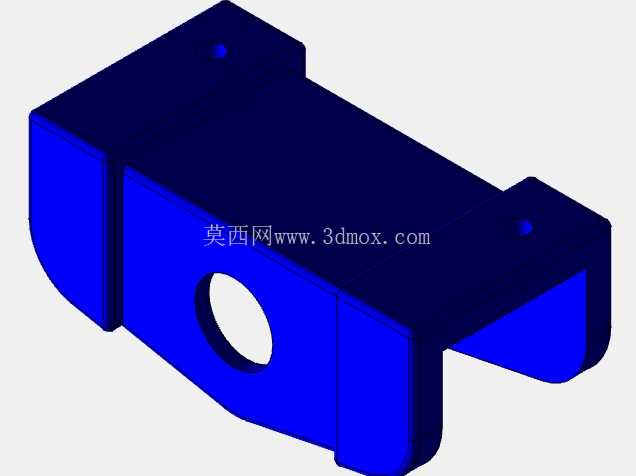

　　设计思路上完全围绕便携性与实用性展开，没有多余的冗余结构，两根长连杆采用薄壁空心杆件制作，在保证结构刚性的前提下尽可能降低整体重量，日常收纳时可以将连杆折叠收拢，整体占用空间不到展开状态的五分之一，能够直接放入工具包或者绘图袋中携带。末端的蓝色夹持组件做了可调式开口设计，能够适配10mm到35mm厚度的板件、桌边，不需要额外的紧固件，手动扳动锁紧拨杆就能完成固定，安装拆卸全程不需要额外工具，单人十秒内就能完成部署。

　　从安装边界来看，固定底座的夹持面做了防滑纹理处理，固定后能够承受15N的水平拉力不发生滑移，完全满足手动绘图时的作用力需求；连杆展开后的最大作业半径为320mm，覆盖的绘图范围足够应对常规小尺寸图纸的绘制需求，铰接点的转动角度范围做了机械限位，避免连杆过度转动导致的结构卡死或者笔触超出纸面范围。绘图笔的安装位采用弹性夹头结构，能够适配直径6mm到12mm的常规绘图笔、铅笔、针管笔，不需要额外定制专用笔具，日常使用的替换成本极低。

　　在实际使用过程中，这套机构的运动精度能够满足手工绘图的公差要求，平行连杆的传动误差控制在0.5mm以内，绘制平行直线、垂直轮廓时不需要额外辅助尺规，依靠机构本身的运动约束就能保证线条的位置精度，相比纯手工持笔绘图，能够大幅降低长直线绘制的歪斜概率，提升现场绘图的效率。同时整套结构没有易损的电子元件，所有铰接点都采用可拆卸的销轴连接，日常维护只需要定期在转动副处添加少量润滑脂就能长期使用，在潮湿、多粉尘的外勤作业环境下也能稳定工作，不会像数字化绘图设备那样出现磕碰损坏、电量不足的问题。

　　针对不同的作业场景，这套工具还可以通过调整连杆的固定位置改变作业覆盖区域，当需要绘制小幅面的精细图样时，可以将底座固定在绘图板的角落位置，让连杆的运动范围集中在小区域内，操作时的稳定性更好；当需要绘制稍大尺寸的轮廓时，可以将底座固定在绘图板的侧边中点，最大化展开连杆的作业半径，覆盖更大的绘图范围。结构上的所有受力部件都经过刚度校核，长连杆在最大伸出长度下的形变量不超过0.3mm，不会因为杆件变形导致绘图轨迹出现偏差，完全满足手工工程绘图的精度要求。
