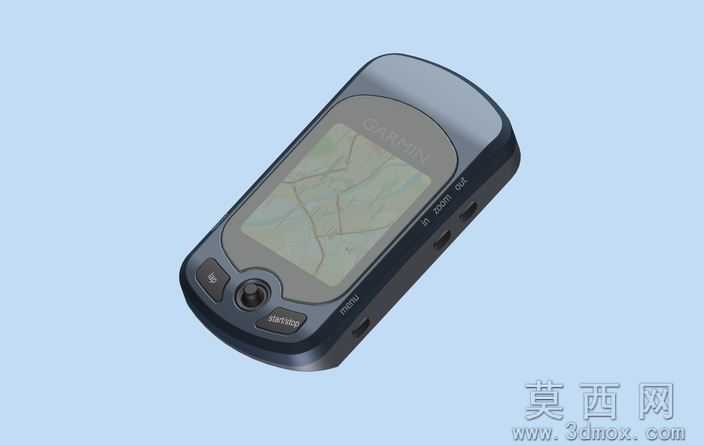

佳明手持导航仪外观结构三维设计

本作品为手持导航仪的三维建模设计，整体采用Autodesk Inventor完成全参数化建模流程，建模阶段首先参考实物测绘尺寸绘制机身主体轮廓草图，通过拉伸、倒圆角、拔模等基础特征构建出符合人体工学的弧形机身外壳，机身边缘做了大弧度圆角处理，适配单手握持的使用场景，避免长时间握持产生硌手感。建模过程中对机身正面的显示屏区域做了分层结构设计，分别构建了屏幕保护面板、液晶显示层、屏幕边框三个独立特征，还原真实设备的屏幕装配层次，屏幕下方的功能按键区域单独建模，区分了五向导航摇杆、功能确认键、电源缩放复合按键的不同造型与凸起高度，按键边缘做了细微的倒角处理，模拟真实按键的触感设计。机身侧面的接口区域分别还原了数据传输接口、充电接口、挂绳孔的结构位置，接口边缘做了防尘塞的适配结构，还原户外设备的防护设计细节。材质渲染阶段，机身主体外壳采用哑光硬质塑料材质，调整材质粗糙度参数模拟磨砂防滑的外壳质感，屏幕区域采用半反光玻璃材质，添加轻微的环境反射效果模拟真实屏幕的显示状态，按键区域采用略深于机身的哑光橡胶材质，区分不同部件的材质差异，机身侧面的防滑纹理区域通过阵列特征构建细密的凸起纹理，搭配橡胶材质提升握持摩擦力。设计思路上完全遵循真实手持导航仪的功能布局，所有外部结构的位置、尺寸比例都参考实物比例还原，既保证了外观的还原度，也预留了内部电路板、电池仓的装配空间，模型所有特征均保留参数化编辑历史，可根据需求调整机身尺寸、按键布局、接口位置等参数，可用于产品外观展示、结构验证、手板制作参考等场景，整体模型结构严谨，曲面过渡顺滑，无破面、重叠面等建模问题，各部件之间的装配间隙符合真实消费电子产品的设计规范。
