工业传动用直齿锥齿轮三维结构设计

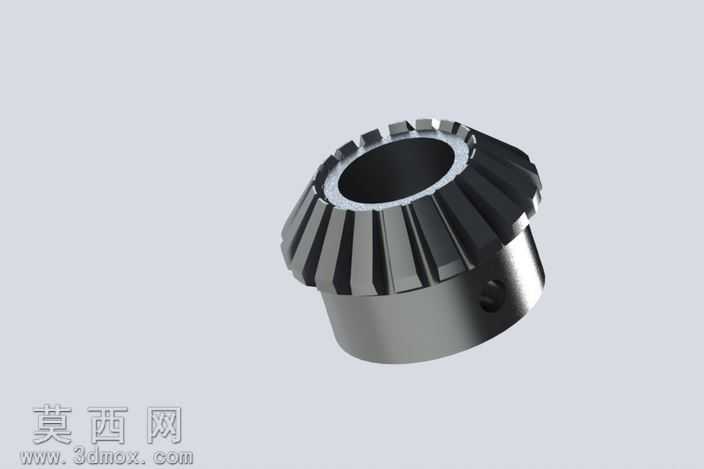

本作品为工业传动场景使用的直齿锥齿轮三维模型，建模过程严格遵循机械设计标准中锥齿轮的参数规范，首先通过三维建模软件完成齿轮基体的回转特征构建，先绘制齿轮轮毂的截面草图，通过回转命令生成带中心安装孔的轮毂主体，轮毂侧面预留锁紧定位孔，用于装配时的周向固定，避免齿轮工作时出现轴向窜动与周向打滑。齿形部分采用参数化建模方式，依据直齿锥齿轮的齿廓曲线生成逻辑，先构建单个轮齿的齿形轮廓，通过阵列命令沿锥面分度圆均匀排布所有轮齿，保证每个轮齿的齿距、齿厚、齿高参数完全一致，齿面过渡平滑无棱角，确保啮合传动时的接触精度。模型渲染阶段采用金属合金钢材质，还原工业齿轮的真实金属质感，对齿面、轮毂外圆、安装孔内壁分别设置不同的粗糙度参数，齿面呈现精加工后的哑光金属质感，轮毂端面呈现车削加工后的细腻纹理，定位孔内壁呈现钻孔加工的质感，整体光影效果突出零件的结构层次，清晰展现锥齿轮的锥面结构、轮齿分布、安装位特征。设计过程中充分考虑锥齿轮的实际装配需求，中心孔的直径尺寸、轮毂的轴向长度、轮齿的锥角参数均匹配常规相交轴传动的安装工况，轮齿的齿向沿锥面母线方向排布，可实现两相交轴之间的动力传递，相较于圆柱齿轮可改变传动方向，适用于差速器、机床主轴箱、农业机械传动箱等需要变向传动的场景。模型结构完整无缺失特征，所有倒角、圆角过渡均按照机械加工工艺要求设置，轮毂与轮齿的连接位置设置过渡圆角，避免应力集中导致的零件断裂，提升零件的结构强度，整体模型可直接用于装配验证、运动仿真、工程图导出等后续设计环节，能够直观展现直齿锥齿轮的结构特点与传动原理。
