家用卫浴快开式水龙头阀芯结构设计

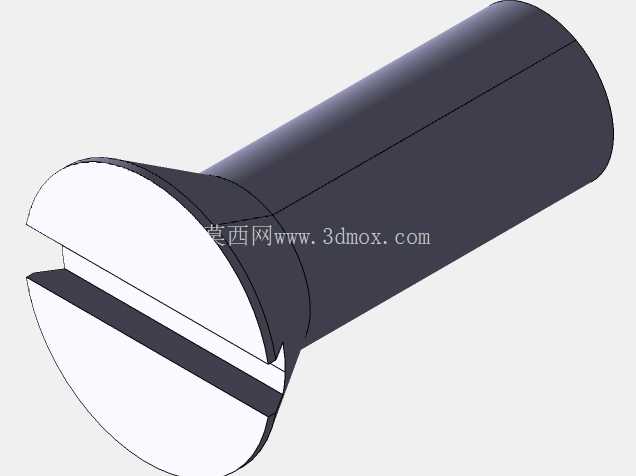

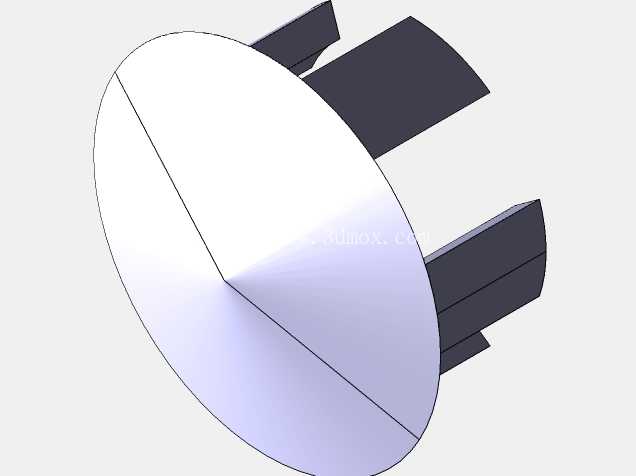

　　日常家用冷热水混水龙头的核心控制部件，就是这类快开式阀芯结构，它直接决定了水龙头的启闭手感、密封寿命与出水控制精度，在民用卫浴、商用洗手台、公共盥洗区的供水终端都有广泛应用。做这个结构建模的时候，最先要考虑的是安装适配边界，目前市面上主流的单柄混水龙头的阀芯安装腔都是统一的适配尺寸，这个结构的外径控制在常规35mm规格区间，端面的密封胶圈槽位完全匹配标准龙头壳体的安装台阶，不需要额外修改壳体模具就能直接替换安装，底部的三个进水孔位分别对应冷水、热水、混合水出水通道，孔位的中心距完全符合民用龙头的通用安装规范，装配时只需要将阀芯对准腔体内的定位凸台放入，压上压紧盖拧到标准扭矩就能完成固定，不需要额外的密封胶填充，靠端面的橡胶圈就能实现静密封。

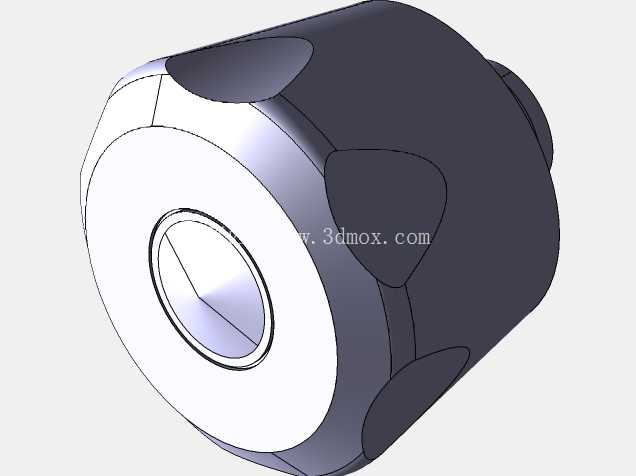

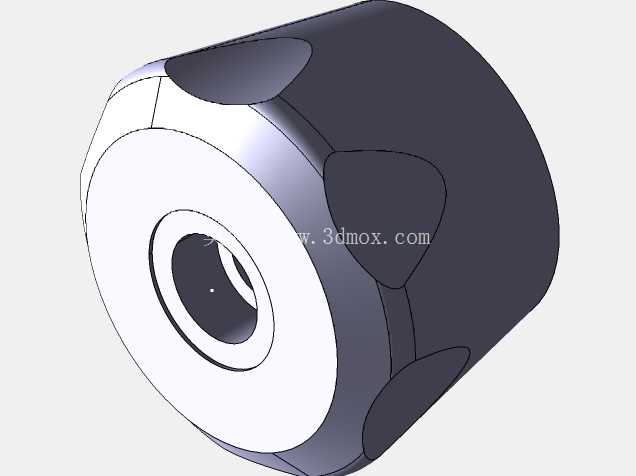

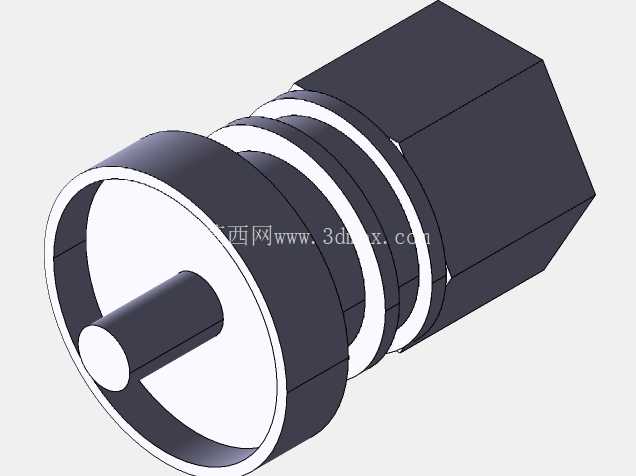

　　结构的功能逻辑上，这个阀芯采用的是陶瓷片密封结构，外部的防滑棱面是用来和龙头的手柄转动套配合的，手柄扳动的时候，会带动上部的驱动杆转动，进而驱动动陶瓷片相对于定陶瓷片转动，通过两个陶瓷片上的过水孔的重合面积来控制水流大小，通过转动角度来调节冷热水的混合比例，最终控制出水温度。建模的时候特意把上部的驱动连接部分做了D型切面设计，和手柄的配合间隙控制在0.1mm以内，既不会出现装配过紧导致的扳动手感卡顿，也不会因为间隙过大出现使用一段时间后的手柄松动晃量。外部的壳体采用的是增强POM材质的建模设定，侧壁的六个弧形防滑槽不是装饰结构，一方面是在装配的时候可以增加摩擦力，方便工人用手或者简易工装将阀芯压入龙头壳体，不会出现打滑；另一方面这些弧形槽可以给壳体受热膨胀留出形变余量，在长期通热水的工况下，塑料壳体不会因为热胀冷缩出现和金属腔体的配合过盈，导致后期更换阀芯的时候难以取出。

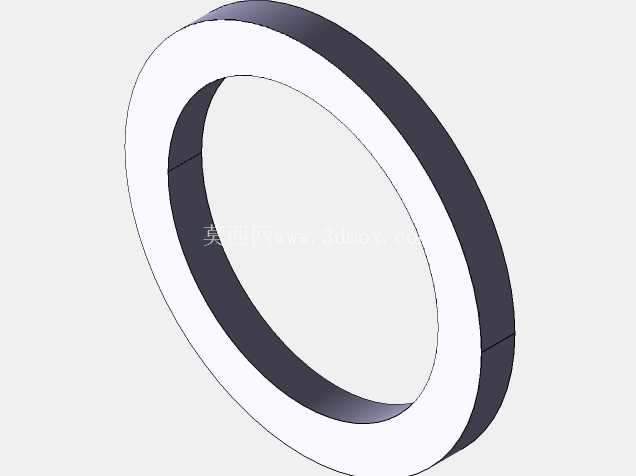

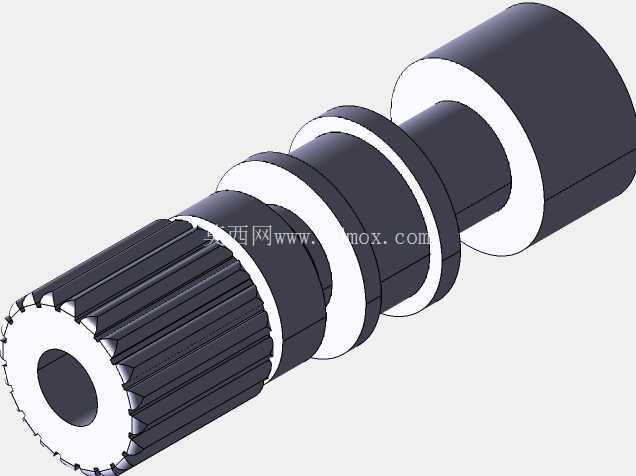

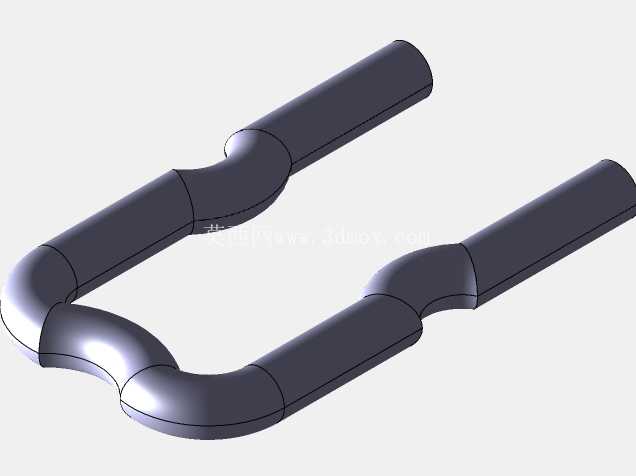

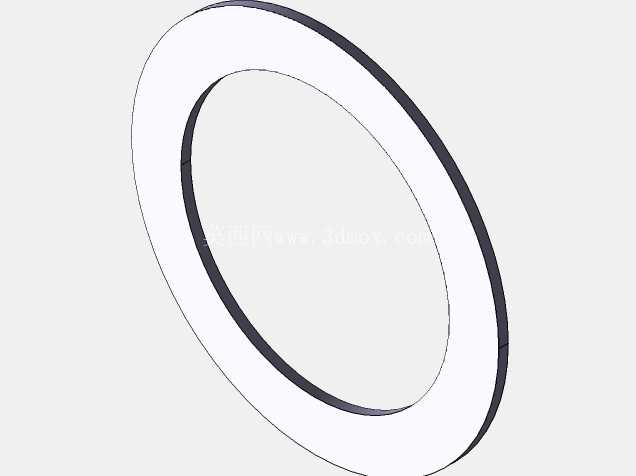

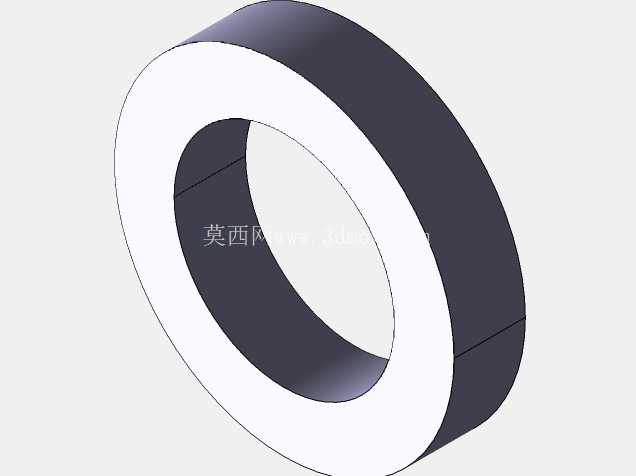

　　密封结构的设计上，除了底部的三个过水孔的独立密封胶圈，上部的驱动杆位置也做了双层O型圈密封，避免阀芯内部的压力水顺着驱动杆的间隙向上渗漏，从手柄位置溢出台面。建模的时候特意校核了陶瓷片的压紧弹簧的行程，保证在正常使用的磨损范围内，弹簧的预紧力始终能将两个陶瓷片紧密压合，不会因为水压波动出现陶瓷片分离导致的内漏。整个结构的流道做了圆弧过渡处理，没有直角的过水死角，一方面可以减少水流经过时的阻力，让出水更顺畅，另一方面也避免长期使用后水垢在直角位置堆积，导致陶瓷片转动卡涩。

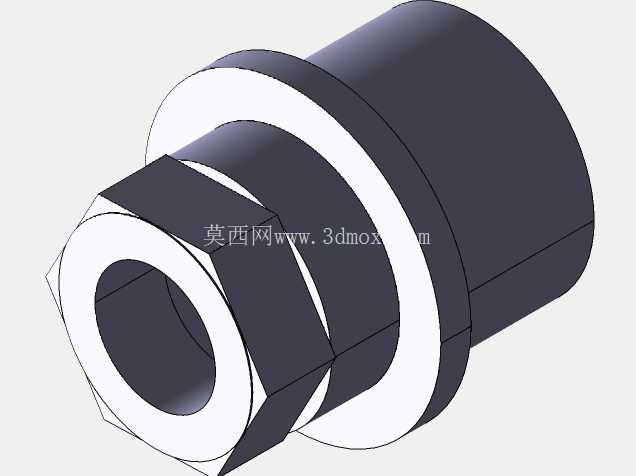

　　在实际选型替换的时候，只需要测量原有阀芯的总高度和外径，确认孔位布局就能直接替换，这个结构的安装高度控制在标准范围内，适配市面上绝大多数的单孔台式混水龙头，不需要调整手柄的转动行程。建模过程中对所有配合面都做了公差匹配，塑料壳体和金属腔体的配合采用H7/h6的间隙配合，陶瓷片的平面度按照0.001mm的平面精度做了建模设定，保证密封面完全贴合，正常使用工况下的密封寿命可以达到50万次启闭无渗漏。另外结构的上部限位结构做了精准的角度限制，手柄从全冷到全热的转动角度控制在90度范围内，从关闭到最大开度的抬升角度控制在25度，符合日常使用的操作习惯，不会出现转动角度过大导致的手柄碰撞台盆或者墙面的问题。
