摩托车双离合传动离合器篮三维结构设计

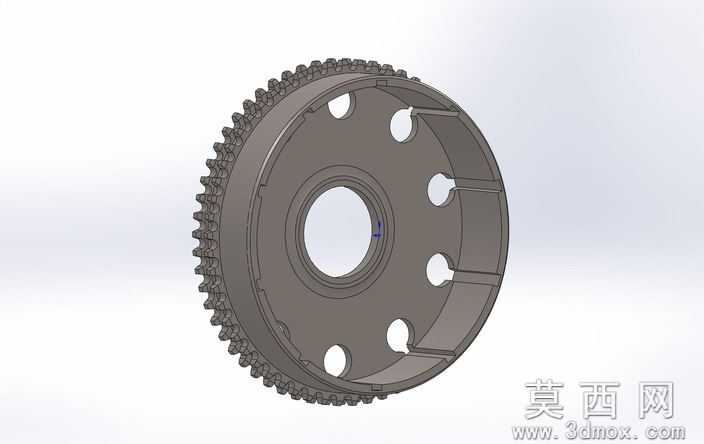

本模型采用SolidWorks软件完成全参数化三维建模，整体围绕摩托车双离合主驱离合器篮的实际工况展开结构设计，建模过程严格遵循机械加工的尺寸公差规范，对离合器篮的外齿圈、中心安装孔、周向定位孔、内腔加强筋等结构均做了1:1比例还原。外齿圈部分采用渐开线齿形参数化生成，齿距、齿高、齿厚均匹配对应摩托车传动链的啮合标准，保证与配套从动齿轮的传动精度；中心安装孔预留了轴承装配的定位台阶，同轴度公差控制在0.02mm以内，满足高速旋转工况下的动平衡要求。周向均匀分布的六个镂空圆孔在建模时做了圆角过渡处理，既降低了零件整体自重，又避免了应力集中导致的结构失效，同时兼顾了离合器工作过程中的散热需求。内腔的轴向加强筋采用等距阵列特征生成，筋板厚度经过受力仿真优化，可承受离合器摩擦片传递的峰值扭矩而不发生形变。渲染阶段采用金属灰哑光材质模拟铸钢毛坯的表面质感，对齿面、安装孔配合面添加了轻微的高光反射效果还原机加工面的粗糙度特征，背景采用纯白色渐变突出零件结构细节，通过多角度打光展现离合器篮的内外轮廓与装配关系。设计过程中充分考虑了零件的加工工艺性，所有倒角、圆角尺寸均符合冲压、机加工的工艺要求，无倒扣、薄壁等难以加工的结构，可直接导出工程图用于生产制造，也可用于摩托车传动系统的虚拟装配、运动仿真与动力学分析，验证离合器结合、分离过程中的传动稳定性与结构可靠性。
