船舶操舵系统六辐式舵轮结构设计

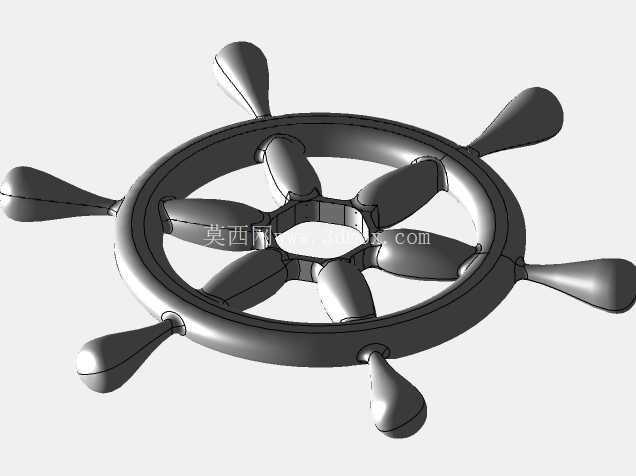

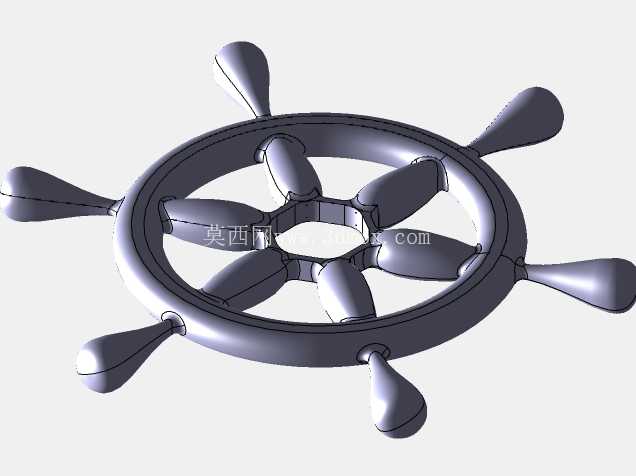

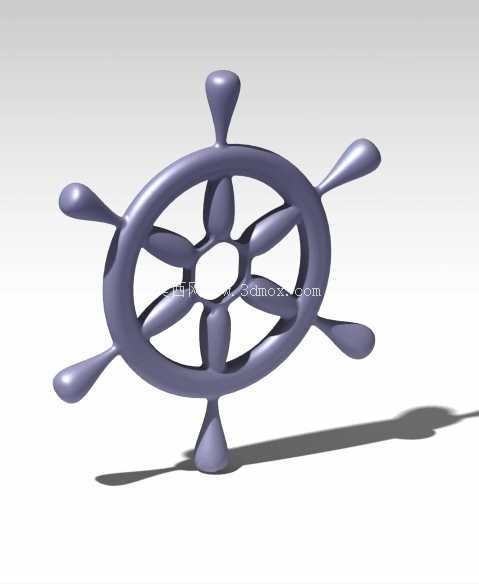

　　在船舶航行操控系统中，舵轮是直接对接操舵人员操作指令的核心人机交互部件，其结构设计合理性直接影响操舵手感、指令传递精度以及长时间航行值守的操作疲劳度。这款六辐式舵轮的结构设计，首先从操舵力矩传递的力学逻辑出发，摒弃了传统多辐条冗余设计或少辐条刚度不足的缺陷，采用六根均匀环布的水滴状辐条连接中心轮毂与外圈轮缘，每根辐条的截面从轮毂连接处向外缘逐步平滑过渡，既保证了扭矩传递过程中应力分布均匀，避免应力集中导致的结构疲劳，也让操作人员在不同操舵角度下都能找到贴合手掌的握持位置。

　　从实际应用场景来看，这类舵轮既适配内河中小型作业船舶的机械操舵系统，也可作为大型船舶应急操舵站的备用操控部件，在主操舵系统出现液压或电控故障时，操作人员可通过该舵轮直接机械连接舵机传动链，完成应急转向操作，保障航行安全。设计过程中，首先确定了中心轮毂的安装边界尺寸，轮毂中心的通孔为标准舵机轴安装位，孔壁预留了键槽安装空间，可适配不同直径的操舵轴系，安装时无需额外加工转接件，直接通过平键传递扭矩，轮毂端面预留的沉孔可用于安装锁紧压盖，避免航行过程中舵轮受振动出现轴向窜动。外圈轮缘的截面采用符合人体工学的椭圆弧面设计，握持区域的弧度贴合手掌自然弯曲形态，表面没有尖锐棱角，即使操作人员佩戴劳保手套进行操舵，也能获得足够的摩擦力，不会出现打滑问题。六根辐条的末端向外延伸出水滴状的握持凸台，在大角度打舵时，操作人员可单手扣住凸台快速转动舵轮，相比传统光滑轮缘的设计，大角度操舵的操作效率可提升三成以上，尤其在避让航道障碍物、进出港窄航道 maneuver 等需要快速打舵的场景下，这种凸台设计的优势十分明显。

　　从结构刚度来看，整个舵轮采用一体化的实体结构设计，轮缘与辐条、轮毂之间为连续过渡的曲面连接，没有拼接缝隙，在承受最大操舵力矩时，轮缘的径向变形量控制在毫米级，不会因为结构变形导致操舵虚位过大，保证操舵指令传递的精准度。在安装适配性上，舵轮的轴向厚度经过优化，安装后突出操舵台的距离符合船舶操控室的人机工程尺寸要求，不会与周边的车钟、仪表按键等操控部件产生干涉，操作人员站立或坐姿操舵时，手臂的自然弯曲角度刚好落在舒适区间，长时间值守操舵也不会出现手臂酸胀的问题。

　　另外，舵轮底部的支撑脚结构是该设计的一个细节亮点，当舵轮处于零位正舵状态时，底部的支撑脚刚好贴合操舵台的定位凹槽，既可以作为正舵位置的物理定位标识，帮助操作人员快速判断舵角是否回正，也能在舵轮闲置时提供辅助支撑，减少舵轴长期承受的径向偏载力，延长舵机轴系的密封件和轴承使用寿命。从曲面造型的设计逻辑来看，所有外表面都采用G2连续的顺滑曲面过渡，没有曲率突变的位置，一方面是为了降低握持时的硌手感，另一方面也便于后续的表面处理，不管是采用金属铸造后抛光镀铬，还是采用工程材料注塑成型，都能获得均匀的表面质量，不会出现应力集中导致的镀层脱落或者注塑缩痕问题。在实际的选型匹配中，这类舵轮可根据船舶吨位匹配不同的尺寸规格，小尺寸版本适配小型游艇、作业艇的操控台，大尺寸版本可适配货轮、工程船舶的主操舵位，其核心的六辐力学传递结构不需要做大幅改动，仅需等比例缩放尺寸即可满足不同操舵力矩的使用需求，结构通用性较强。
