多铰接孔连接支座结构设计练习

　　这类多铰接孔连接支座，在工业流体控制、小型传动机构里的应用场景十分广泛，最常见的就是减压阀、小型调压阀组里的连杆传动支撑部位，用来承接阀杆动作的力传递，同时给多组联动杆件提供稳定的铰接回转支点。从实际用途来看，这类构件属于阀类设备里的核心传动支撑件，要同时承接三个不同方向的铰接载荷，既要保证各铰接轴的同轴度、平行度符合装配要求，还要在往复动作过程中不出现结构变形，避免阀瓣动作卡滞、调压精度失准的问题。

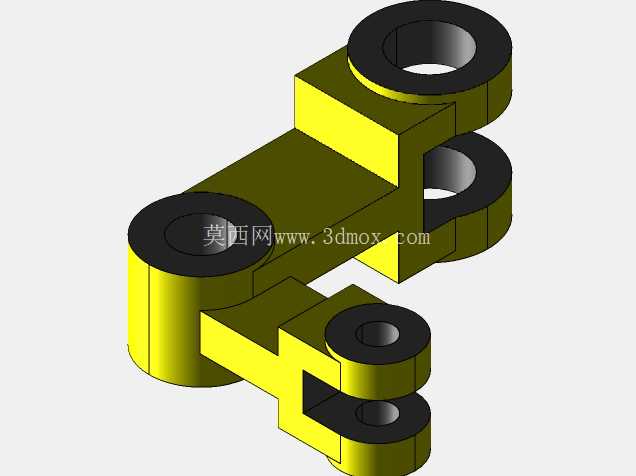

　　从结构设计思路上看，整个构件采用一体化铣削成型的结构逻辑，没有拆分焊接的设计，就是为了避免焊接变形带来的孔位偏差，毕竟三个铰接位的相对位置精度直接决定了传动效率。整体布局上，左侧伸出两个同轴的铰接耳座，用来连接阀组的输入调节连杆，右侧上下分布两个同轴铰接孔，用来承接阀杆的输出动作端，中间的立板结构做了厚度加强，同时在立板和底座连接的位置做了圆角过渡，避免应力集中在直角连接处，长期受交变载荷出现开裂的问题。底座位置的铰接孔是整个构件的安装定位基准，装配时这个孔要和阀体内的固定销轴配合，作为整个传动构件的回转支撑点，所以这个孔的尺寸公差、表面粗糙度要求都比其余铰接孔更高。

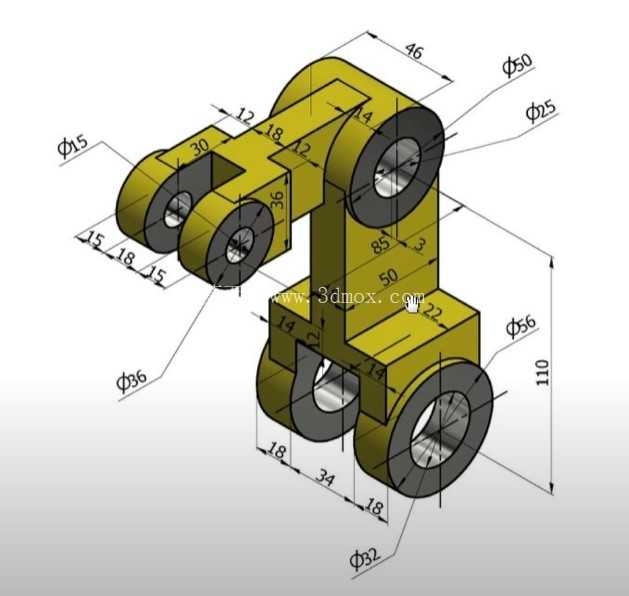

　　从外形尺寸和安装边界来看，整个构件总高度为110mm，底座部分的总宽度为52mm，右侧上下铰接孔的外圆直径分别为50mm和56mm，对应内孔直径为25mm，左侧两个铰接耳的外圆直径为36mm，内孔直径15mm，两个耳座的间距为15mm，耳座厚度18mm，能适配直径15mm的铰接销轴，满足常规小型阀组的连杆连接尺寸要求。立板部分的厚度为14mm，连接左侧耳座和右侧支撑结构的横向臂厚度为12mm，横向臂上的让位槽宽度18mm、深度42mm，是为了避让阀组内部的复位弹簧结构，避免动作过程中出现运动干涉。右侧上下两个铰接孔的中心距为50mm，这个尺寸直接决定了阀杆的动作行程，设计时严格匹配减压阀的调压行程参数，保证阀瓣的开度调节范围符合设计要求。

　　在细节设计上，所有铰接孔的端面都做了凸台结构，凸台厚度3mm，一方面是减少铰接面的加工面积，降低铣削加工的工作量，另一方面凸台结构能保证铰接垫片的贴合面平整，避免装配时垫片偏斜导致的销轴磨损加快。所有孔位的边缘都做了0.5mm的倒角，去除加工毛刺，也方便销轴装配时的导入。左侧耳座上30mm的定位尺寸，是用来匹配调节连杆的安装位置，保证连杆动作时的力臂长度符合设计计算值，避免调压时出现力值过大、操作费力的问题。底座部分的横向尺寸34mm，对应安装位的让位空间，装配时不会和阀体内腔的侧壁发生刮擦，整个构件的所有外轮廓尺寸都做了公差校核，保证在阀组内部的有限安装空间里，全行程动作都没有干涉点。

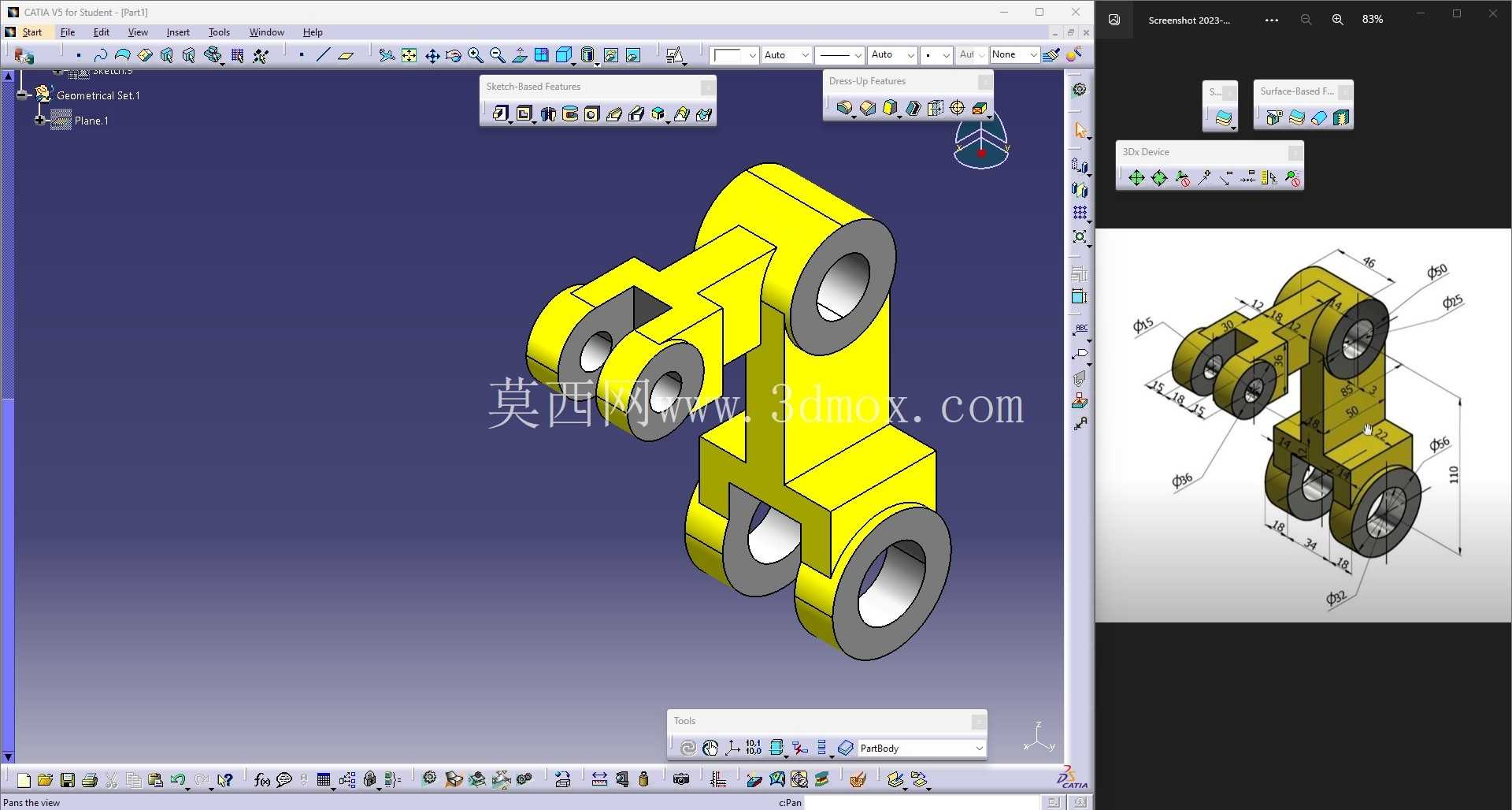

　　从受力角度考量，这类构件在工作时会同时承受三个方向的铰接载荷：左侧耳座承受调节手轮传递过来的输入力，右侧上铰接孔承受调压弹簧的复位力，右侧下铰接孔承受阀杆的介质反力，中间的立板和横向连接臂要把这三个力平衡传递到固定铰接点上，所以在结构设计时特意在立板和横向臂的连接位置做了加厚处理，厚度从12mm过渡到14mm，避免应力集中。所有铰接孔的内孔都设计了足够的配合长度，保证销轴的受力面足够，不会出现销轴弯曲变形的问题。这类结构的建模练习，核心是锻炼工程师对空间孔位尺寸的把控能力，以及对运动干涉、应力集中点的预判能力，只有把每个尺寸的工程意义吃透，建出来的模型才不是单纯的几何堆砌，而是能直接用于生产加工、装配调试的合格零件。
