山地车碟刹制动盘结构三维设计

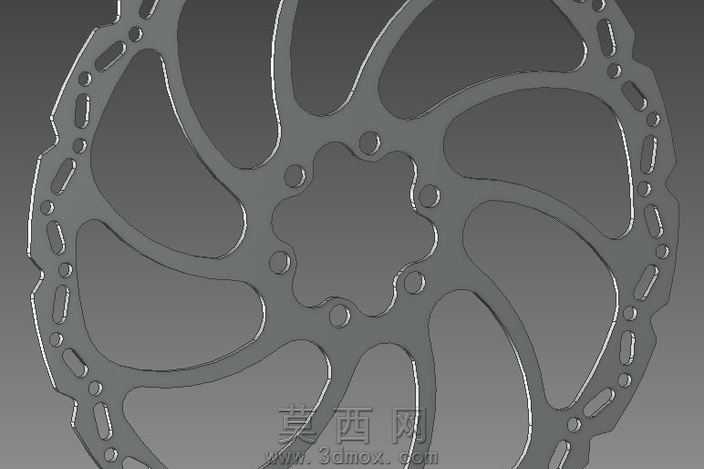

本作品为山地车碟刹制动盘的三维参数化建模成果，建模阶段以实际山地车油压碟刹的通用安装规格为基准，先绘制中心花键安装位的基准草图，严格匹配六钉锁死规格的孔位分布公差，确保模型可直接适配主流山地车前叉、车架的碟刹安装座尺寸。建模过程中对制动盘的镂空结构做了精细化处理，每一处散热槽、减重孔的轮廓都做了圆角过渡处理，避免应力集中的结构缺陷，同时还原了量产碟刹盘的边缘切削倒角，还原真实加工工艺特征。材质渲染阶段，主体制动摩擦区域赋予高碳钢金属材质，调整金属粗糙度参数模拟真实碟刹盘经热处理后的哑光金属质感，边缘镂空区域做轻微的反光差异处理，模拟不锈钢材质的抛光效果，中心安装花键区域做了细微的纹理处理，还原安装咬合面的加工纹路。结构设计上采用了多辐条镂空布局，在保证制动盘整体结构刚性的前提下最大化镂空面积，既可以降低碟刹盘旋转时的风阻，也能在高强度制动时快速散发热量，避免热衰减导致的制动性能下降，同时镂空结构可有效排出制动过程中产生的磨屑，减少摩擦片的异常磨损。整体建模过程严格遵循机械设计的公差配合要求，所有安装孔位、配合面的尺寸都经过参数化约束，可根据不同轮径、不同制动规格的需求快速调整参数生成对应尺寸的碟刹盘模型，模型的曲面连续性达到G2级别，无破面、重叠面等建模缺陷，可直接用于后续的有限元结构受力分析、制动热仿真模拟，也可作为山地车整车装配的配套零部件使用。
