叉座式万向连接接头结构设计

项目分类:通用机械零部件 发布时间:2024-12-10 ID:841201
  • 叉座式万向连接接头结构设计
  • 叉座式万向连接接头结构设计
  • 叉座式万向连接接头结构设计
  • 叉座式万向连接接头结构设计
  • 叉座式万向连接接头结构设计
  • 叉座式万向连接接头结构设计
  • 叉座式万向连接接头结构设计

  这类叉座式万向连接接头,常应用在需要补偿两轴间角度偏移、径向错位的传动链路中,比如小功率流体控制阀门的阀杆联动、小型工装夹具的角度调节机构、轻工设备的间歇传动单元里,都能看到这类结构的身影。和传统十字轴式万向节不同,这款接头采用单端叉耳配合另一端筒状夹持的结构,没有额外的十字销轴组件,结构更紧凑,适合安装空间局促、传动扭矩不大但需要频繁调整传动角度的场景。

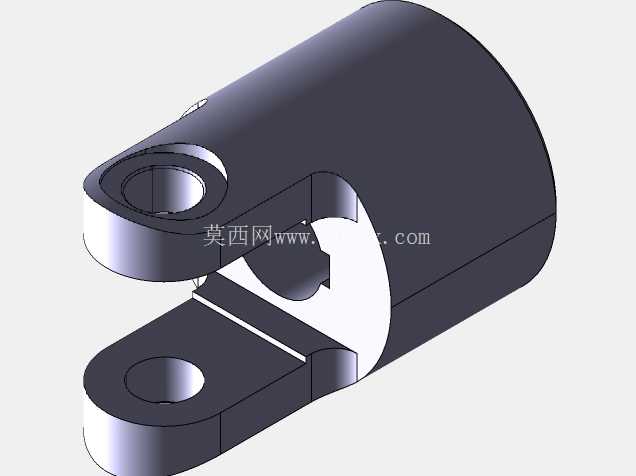

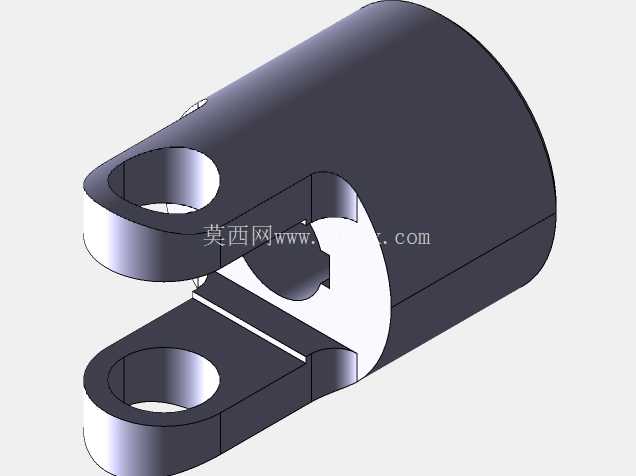

  从功能特性上看,该接头的叉耳端开设同轴销孔,用于和对接端的铰接耳通过销轴连接,实现单平面内的角度摆动,筒状夹持端开设轴向开口槽,配合侧面的锁紧结构(图中筒身侧面的小孔即为锁紧螺钉安装位),可以抱紧对接的轴端,既可以传递扭矩,也能根据安装需求调整轴向安装位置,补偿装配过程中产生的轴向尺寸误差。铰接处的销孔做了沉孔设计,避免销轴安装后突出端面,干涉周边部件的运动轨迹,叉耳的根部做了圆弧过渡处理,降低应力集中系数,在承受交变载荷时减少根部断裂的风险。

  设计过程中,首先要确定的是铰接端的摆动角度范围,叉耳的开口宽度直接决定了对接端的最大摆角,开口过大会导致叉耳结构强度不足,开口过小则无法满足角度补偿需求,通常这类小型万向接头的单平面摆角控制在±15°到±25°之间,适配多数阀门调节、小型传动机构的角度偏移需求。筒状夹持端的内孔直径需要和对接轴径做基孔制间隙配合,间隙控制在0.02mm到0.05mm之间,既保证装配时的顺畅性,也避免间隙过大导致传动过程中产生回程误差,影响传动精度。开口槽的宽度通常取1.5mm到2mm,保证锁紧时筒身有足够的弹性变形量,抱紧轴端后不会出现打滑。

  安装边界方面,接头的整体外径是安装时需要重点考量的尺寸,筒身外径比内孔直径大8mm到12mm,保证筒壁有足够的强度承受锁紧力和传动扭矩,叉耳端的外轮廓宽度比筒身外径略小,避免铰接摆动时和周边的安装支架产生干涉。销孔的中心到筒身端面的距离,决定了铰接点的位置,这个尺寸需要和对接端的耳片厚度匹配,保证铰接后两部分的端面不会产生摩擦,预留0.5mm到1mm的轴向间隙即可。筒身的长度需要满足锁紧螺钉的安装空间要求,通常锁紧孔中心距离筒身夹持端端面的距离不小于筒身外径的0.6倍,保证锁紧力可以均匀作用在轴端接触面上,避免局部应力过大压伤轴表面。

  实际应用中,这类接头常用来连接阀门的执行器输出轴和阀杆,当执行器和阀杆因为安装误差存在不同轴、角度偏移时,万向接头可以补偿这些偏差,避免阀杆承受额外的径向力,延长阀门密封件和阀杆的使用寿命。在小型自动化设备的手动调节机构里,这类接头也可以连接调节旋钮和传动螺杆,允许旋钮的安装位置和螺杆轴线存在一定偏移,方便设备的操作布局设计。建模过程中,铰接处的圆角过渡、开口槽的应力释放结构、销孔的同轴度公差,都是需要重点关注的细节,这些细节直接决定了零件的实际使用寿命和传动稳定性,比如叉耳和筒身衔接处的圆角半径不能小于2mm,避免铣削加工时产生应力集中,在反复承受摆动载荷时出现裂纹。筒身的锁紧螺钉孔采用螺纹孔设计,螺纹深度不小于螺钉直径的1.5倍,保证锁紧时有足够的螺纹啮合强度,不会因为反复锁紧出现滑牙问题。
