雪铁龙Saxo106发动机悬置结构设计

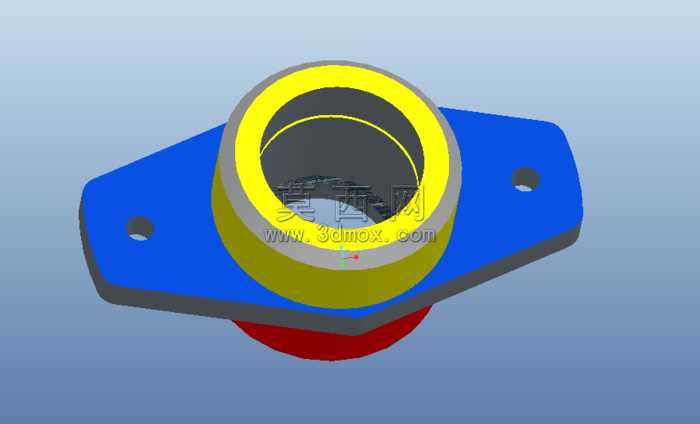

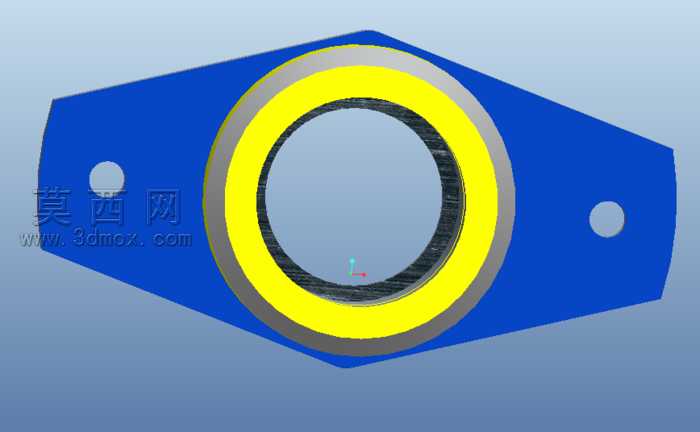

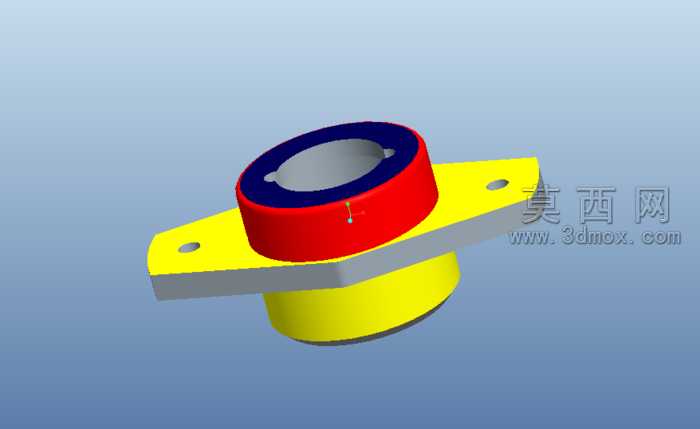

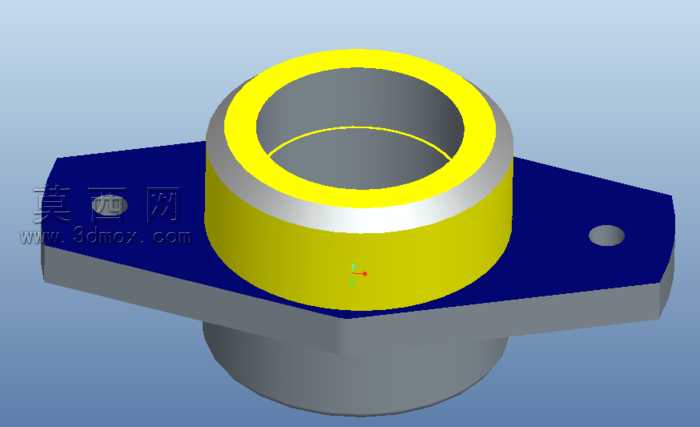

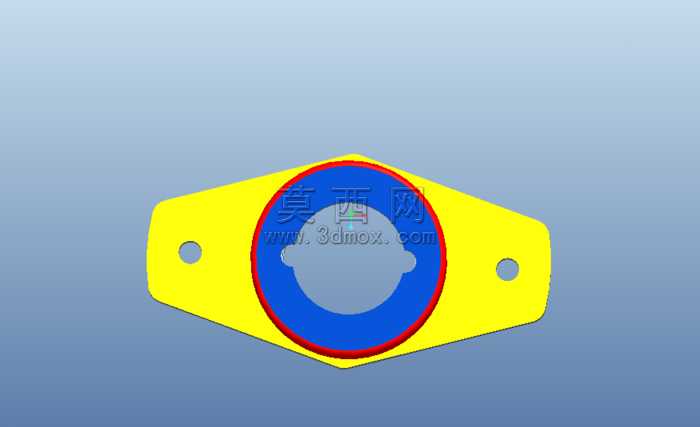

本作品为雪铁龙Saxo106车型配套的发动机悬置三维建模设计，整体采用Pro/Engineer Wildfire平台完成全参数化建模，建模过程严格遵循汽车动力总成悬置的设计规范，先通过草绘绘制法兰安装板的二维轮廓，精准定位两侧安装孔的中心距与孔径参数，再通过拉伸特征生成带安装凸台的法兰基座，基座底部设置向下延伸的定位柱结构，用于与车身副车架的定位孔配合实现预安装定位。中部的悬置主体采用回转类特征建模，先绘制内外环的截面轮廓，通过旋转特征生成环形支撑基体，建模过程中对内外环的壁厚差、过渡圆角做了参数化约束，保证橡胶衬套压装后的过盈配合量符合设计要求。材质渲染阶段，法兰基座采用哑光深灰金属材质模拟铸钢基材的表面质感，安装板表面赋予深蓝色哑光漆效果还原原厂配件的涂装工艺，中部环形衬套的金属外圈采用亮银色金属材质，内圈与衬套接触区域采用亮黄色高耐磨工程塑料材质，通过不同材质的色彩区分清晰展现各部件的装配层级与功能分区。结构设计上，该悬置采用三点式安装布局，法兰板单侧设置定位销孔另一侧设置螺栓过孔，既保证安装时的定位精度，又能通过螺栓紧固实现可靠连接，中部环形腔体用于填充橡胶减震衬套，可有效吸收发动机运转过程中产生的往复振动，阻隔动力总成的振动向车身传递，同时上下延伸的同轴套筒结构可承受动力总成的垂向载荷，避免悬置受侧向力出现过早损坏。建模过程中对所有安装面的平面度、配合面的同轴度都做了几何约束，可直接导出工程图用于后续的机加工与衬套硫化工艺生产，整体模型无碎面、无特征错误，各部件的装配间隙预留合理，完全符合实车的装配适配要求。
