九叶轴流散热风轮结构设计作品

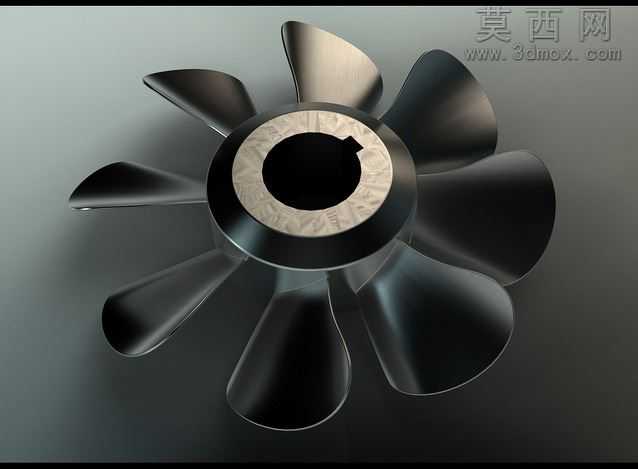

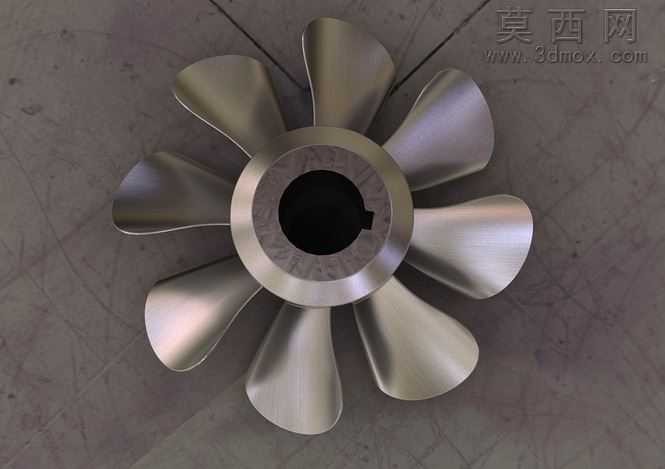

本作品为轴流散热用九叶风轮三维设计成果，建模阶段依托参数化设计逻辑搭建整体结构，首先确定中心轮毂的基准尺寸，针对轴孔配套的键槽特征做精准的尺寸约束，保证风轮与动力输出轴的装配契合度，避免运转过程中出现打滑、偏心的问题。轮毂外圈的定位环带做了阶梯式结构设计，既可以强化叶片根部的连接强度，也能为后续的动平衡校准预留加工余量。叶片部分采用变截面翼型设计思路，从根部到叶梢的弦长、安装角做连续渐变处理，建模过程中通过多截面曲面命令生成顺滑的叶片型面，保证曲面曲率连续无突兀折角，减少风轮运转时的气流紊流与气动噪声。每片叶片的排布采用等夹角圆周阵列，阵列过程中严格校验每片叶片的位置度偏差，保证整体质量分布均匀，降低高速运转时的振动幅值。材质设计上，轮毂部分设定为玻纤增强尼龙材质，兼顾结构强度与轻量化需求，叶片表面做哑光磨砂质感的材质渲染，还原工程塑料注塑成型后的真实表面质感，中心轴孔的金属衬套部分赋予金属材质，做细微的车削纹理处理，区分不同部件的材质差异。渲染阶段采用影棚级布光方案，主光源从侧上方打亮风轮的整体轮廓，辅光源补全叶片暗部的细节，通过环境反射强化叶片曲面的光影过渡，清晰展现叶片的曲面弧度与结构细节。设计过程中重点考量风轮的气动效率与结构可靠性，叶片根部做圆角过渡处理，分散应力集中点，避免长期运转出现叶片断裂的问题，整体结构兼顾注塑成型的工艺可行性，拔模角度做统一设定，无需复杂的抽芯结构即可完成量产加工，可直接应用于设备散热、通风送风等场景的配套动力部件设计参考。
