分叉式带安装法兰金属支撑管道结构

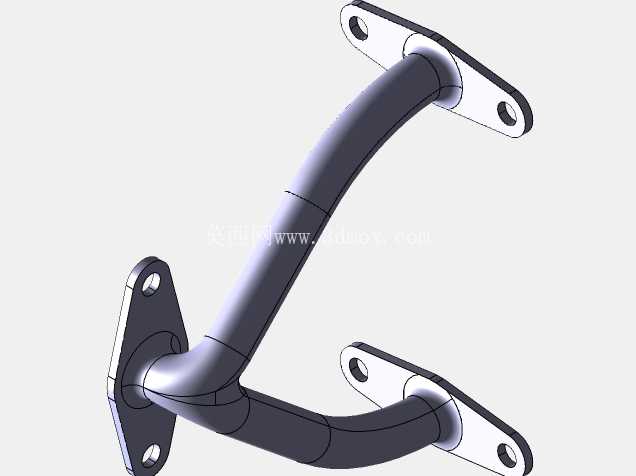

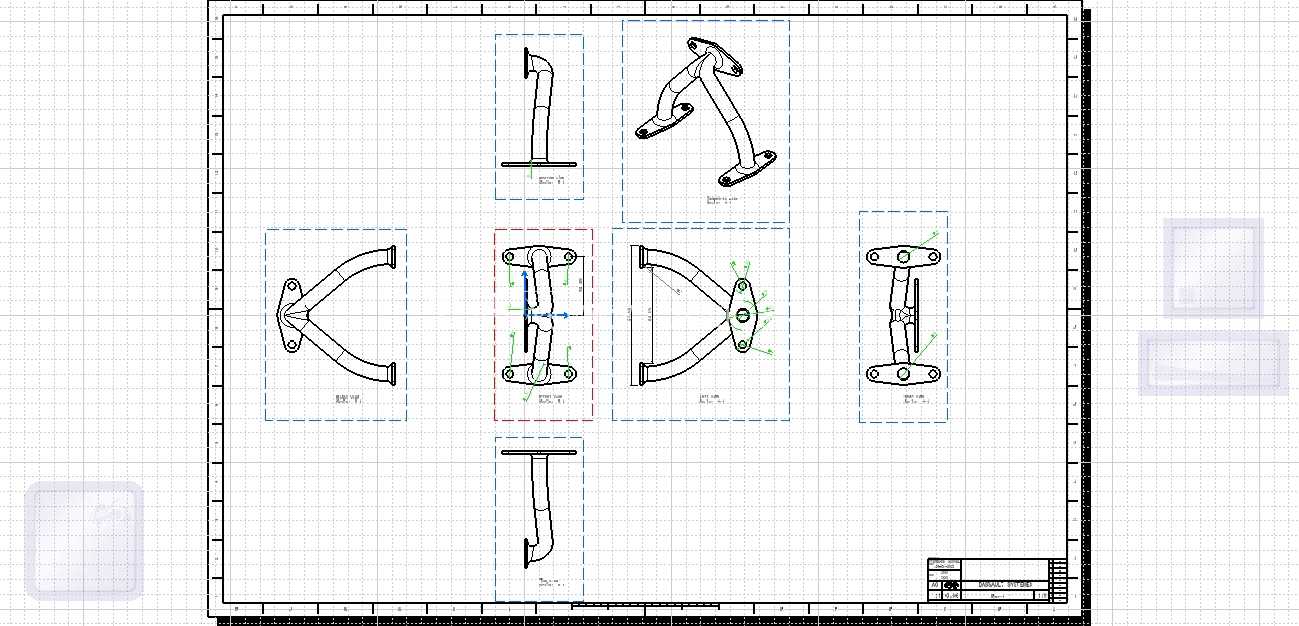

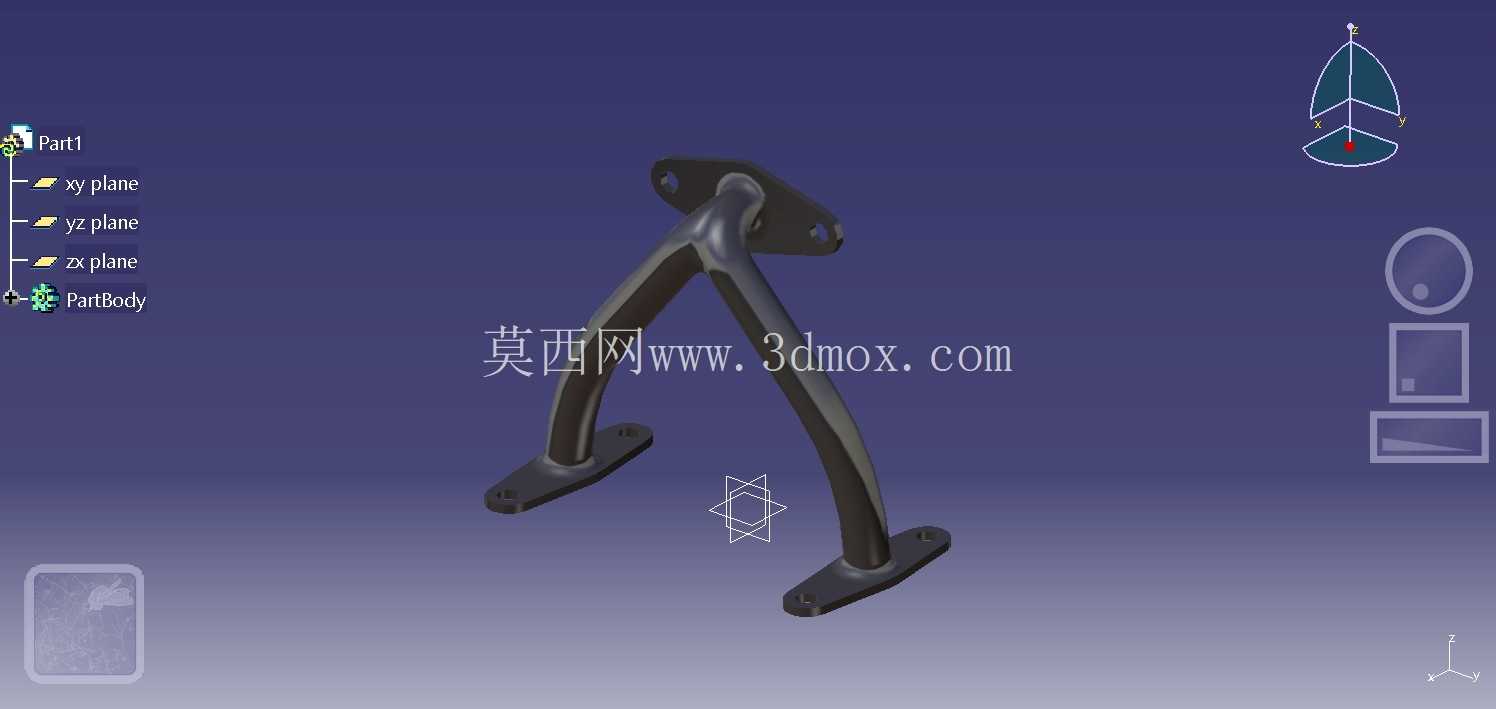

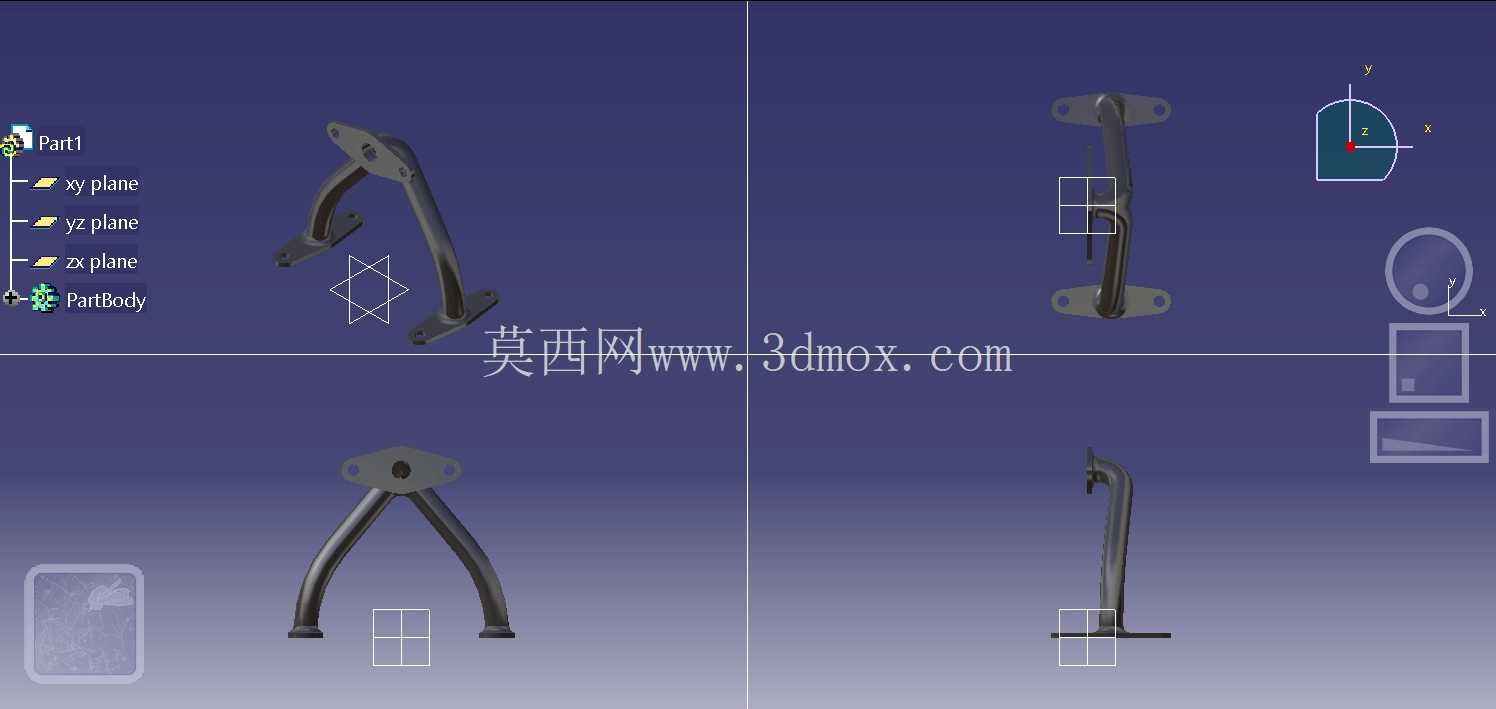

　　这类分叉式支撑管道结构，常见于需要分流介质同时兼顾承载支撑的工业管路场景，比如小型液压系统的分支油路、气动控制回路的气路分配段，或是部分实验设备里的流体输送支路，和普通直通管道不同，它把管路输送和结构支撑两个功能整合到了一体，不用额外加装独立的支撑支架，能在紧凑的安装空间里减少零件数量，降低装配复杂度。从结构上看，主体是两根弧形弯管从上部的公共安装基座处分叉延伸，每根弯管末端都带有独立的安装法兰，法兰上预留了螺栓过孔，上部基座同样是带安装孔的法兰结构，三个安装面的孔位都做了沉台设计，装配时螺栓头可以沉入沉台内，不会突出安装面干涉其他周边零件。

　　设计时首先考虑的是管路的流道顺畅性，弯管的弯曲半径做了优化，没有出现直角弯折的结构，能减少流体在管路内流动时的阻力，避免介质在弯折处形成涡流造成压力损失，同时弧形的管身结构也比直角焊接管路的结构强度更高，能承受更高的管路内压，也不容易在弯折处出现应力集中导致的开裂问题。安装边界方面，上部基座的法兰面是整个结构的主定位面，两个下端法兰的安装面处于同一水平面上，三个安装点形成稳定的三角支撑结构，安装时需要保证三个安装面的平面度公差控制在0.1mm以内，避免装配后管身受到额外的安装应力，长期使用下出现变形或焊缝开裂的问题。

　　管身的壁厚是根据输送介质的工作压力计算选定的，在满足承压要求的前提下尽可能做了轻量化处理，不会因为管壁过厚造成整体重量过大，增加安装基座的负载。和普通的焊接分叉管路不同，这个结构的管身和两端法兰是一体化成型的结构，没有额外的焊接接缝，避免了焊缝处容易出现的腐蚀、渗漏问题，也省去了焊接后打磨、探伤的工序，加工一致性更好，适合批量生产使用。在实际选型使用时，需要根据现场的安装空间确认两个下端法兰的中心距是否匹配安装点位的孔位，同时要核对管路的通径是否满足介质流量的要求，上部法兰的接口尺寸要和上游的管路接口匹配，避免出现安装错位的问题。

　　结构设计时还考虑了安装后的维护空间，三个法兰的安装螺栓位置都预留了足够的扳手操作空间，不用拆解周边其他零件就可以完成螺栓的紧固和拆卸作业，后期维护更换的效率更高。管身的弧形走向也避开了周边常见的设备突出结构，在紧凑的设备舱内安装时不会和其他零部件发生干涉，不用额外做管路的调整修改。这类一体化的分叉支撑管道，相比传统的管路加支架的组合方案，整体的安装误差累积更小，装配时不需要反复调整管路和支架的相对位置，只要把三个法兰面分别固定到对应的安装点位即可，能大幅缩短现场装配的时间，也减少了因为装配不当造成的管路渗漏风险。在承压能力上，一体化结构的抗振动性能更好，在设备运行产生持续振动的工况下，不会像焊接结构那样容易在焊缝位置产生疲劳裂纹，使用寿命更长，适合用在有持续振动的移动设备或者工业机组内部的管路布置中。
