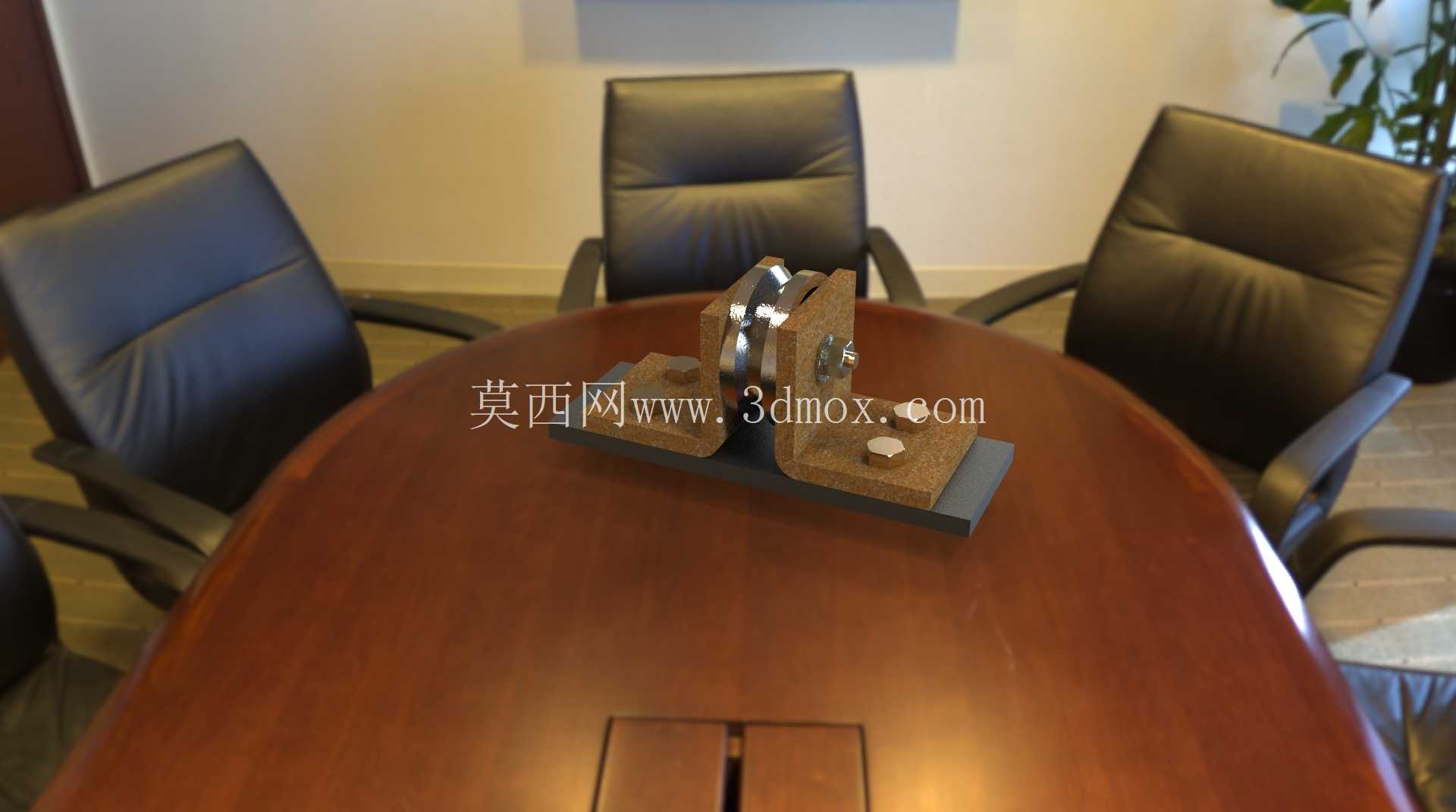

工业传动导向用定滑轮组结构

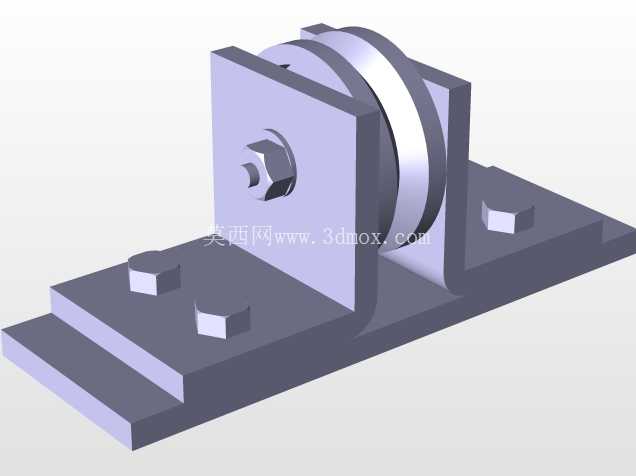

　　这套滑轮结构常被用于轻载工业设备的力传导与运动导向场景，在小型物料输送线的张紧机构、工装夹具的牵引联动、实验室测试设备的载荷传递环节都能见到同类结构的应用，核心作用是改变牵引作用力的方向，或是在多段传动路径中为柔性牵引件提供稳定的支撑点位，避免牵引索在长距离传动中出现下垂、跑偏、与周边结构剐蹭的问题。从结构设计逻辑来看，整套构件采用分体式装配思路，底部为平直的L型安装基座，基座底面加工有平整的安装贴合面，预留的两个沉头安装孔可适配M6规格的内六角螺栓，能直接固定在型材机架、设备安装平板或是工装台面上，安装时需要保证基座的竖直支撑面与牵引方向垂直，避免滑轮轮槽受侧向力导致磨损加剧。

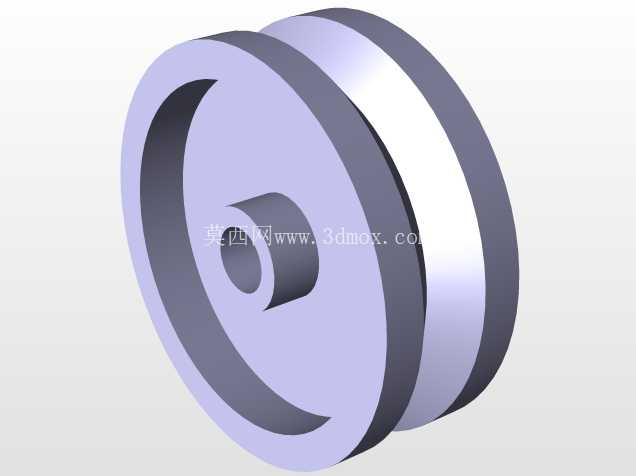

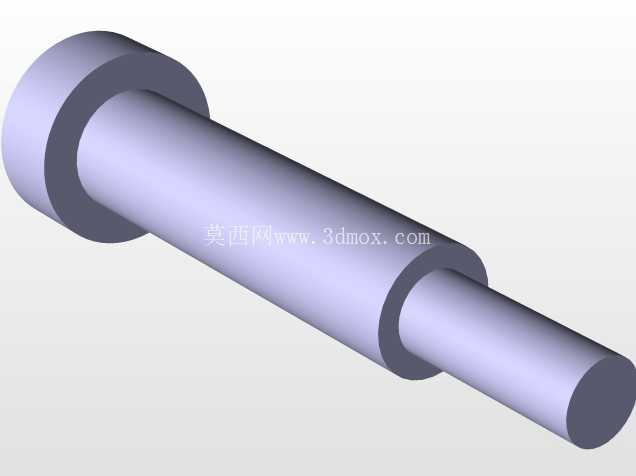

　　基座的竖直立板上通过台阶轴固定滑轮本体，滑轮轮体采用中间宽、两侧带挡边的槽型结构，轮槽的圆弧半径适配直径3-5mm的钢丝绳或是尼龙牵引绳，轮体与固定轴之间预留有转动间隙，可加装铜套或是微型轴承降低转动阻力，在常规100N以内的牵引载荷下，轮体转动无卡滞，不会出现牵引索跳脱的问题。固定轴的一端采用轴肩定位，另一端通过锁紧螺母与止动垫片固定在立板上，装配时需要控制轴端的锁紧力矩，既要保证轴体不会随滑轮转动出现松脱，也要避免轴体对滑轮轮体造成轴向挤压，保证轮体转动的灵活性。

　　整套结构的外形尺寸控制紧凑，整体安装占用的平面尺寸不超过120mm*80mm，竖直方向的总高度不超过100mm，在设备内部布局时不会占用过多安装空间，适合在空间紧凑的小型自动化设备、教学演示教具、手动牵引工装中使用。在实际选型应用时，需要注意这套滑轮结构的额定载荷上限，不可用于大吨位起重场景，仅适配轻载的传动导向需求；轮槽的表面粗糙度需要控制在Ra3.2以下，减少牵引索在滑动过程中的磨损，延长牵引构件的使用寿命；如果应用在有防尘要求的场景，还可以在滑轮轴端加装简易的防尘挡圈，避免粉尘进入转动配合间隙导致转动阻力上升。

　　结构设计时没有采用复杂的一体化铸造结构，全部采用机加工件拼接装配，一方面降低了单件加工的难度，普通的铣削、钻削设备就能完成全部零件的加工，不需要开模，适合小批量定制生产；另一方面后期维护更换也更便捷，滑轮轮体出现磨损时不需要更换整套结构，只需要拆下端部的锁紧螺母就能替换新的轮体，维护成本更低。在安装边界的确认上，需要预留出牵引索进出轮槽的空间，轮槽两侧至少留出10mm的操作空间，方便牵引索的安装与后期调整，基座安装面的平面度需要控制在0.1mm以内，避免安装后基座出现倾斜，导致滑轮轮槽与牵引方向不对中，长期运行会出现轮体偏磨、牵引索跑偏的问题。
