长圆柱型冲压作业用冲头结构设计

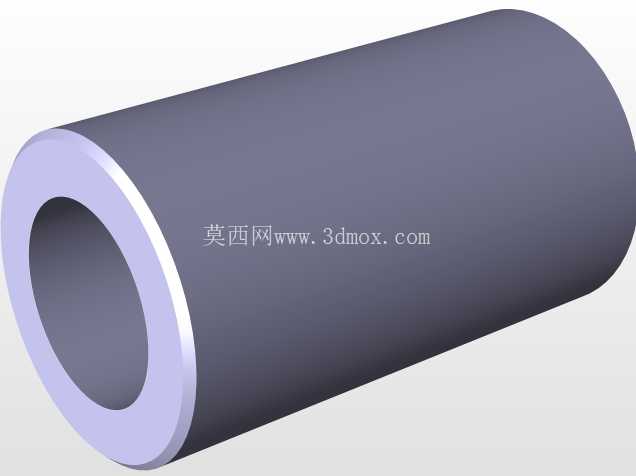

　　在金属板材冷冲压加工的产线场景里，这类长圆柱型冲头是冲压工序里直接接触工件完成塑形的核心执行部件，日常多配套安装在压力机的滑块模柄位置，顺着设备的垂直往复运动轨迹，对放置在凹模工位上的金属坯料施加定向压力，完成冲孔、压印、浅拉伸或是局部墩压这类基础冲压工序。从结构设计的角度出发，这类长圆柱冲头的整体同轴度公差需要严格控制在IT6级精度区间内，圆柱主体的外圆面需要做精磨处理，表面粗糙度控制在Ra0.8以下，一方面是减少冲头上下往复运动时和导套之间的滑动摩擦阻力，降低长期作业过程中的磨损量，另一方面也能保证冲头作业时的受力方向始终和压力机滑块运动方向保持同轴，避免出现侧向偏载导致冲头崩刃、弯折的问题。

　　冲头的工作端面也就是接触坯料的一端，边缘做了极小的倒角处理，不是锋利的直角结构，这是考虑到冲压作业时如果端面边缘过于尖锐，在反复冲击载荷的作用下很容易出现应力集中导致的崩边缺损，微小的倒角可以分散端面边缘的应力，同时也不会影响冲压作业的成型精度，不会在工件表面留下多余的压痕。冲头的整体长径比控制在合理区间内，既满足了不同安装深度模架的使用需求，也避免长径比过大导致冲头在受压时出现失稳弯曲的问题，安装端的直径和工作段保持一致，不需要额外做变径处理，适配市面上通用的标准导套、模座安装孔，不需要额外做定制化的安装位加工，能直接替换同规格的标准冲头使用，降低产线备件的储备成本。

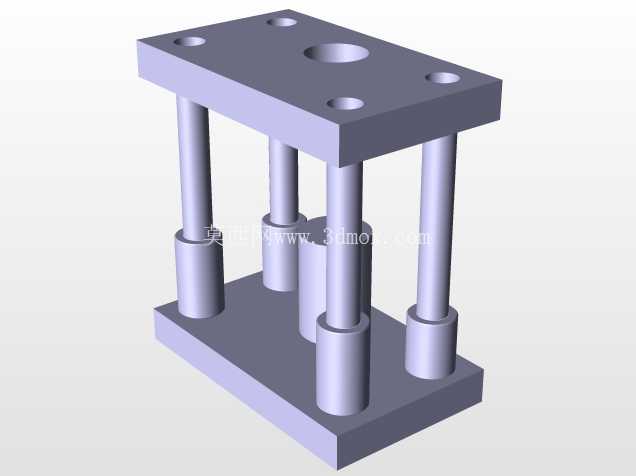

　　在实际应用场景中，这类冲头除了常规的金属板材冲孔作业，也可以用于小尺寸五金件的局部压型、铆钉的墩压成型工序，作业时冲头的受力完全沿着轴向传递，圆柱主体的材质通常选用高碳合金钢做淬火处理，整体硬度控制在HRC58-62区间，既有足够的硬度保证工作面的耐磨性能，芯部又保留了足够的韧性，能承受反复冲击载荷不会出现脆断。设计这类冲头的三维模型时，首先要确定冲头的公称直径，这个参数直接对应冲压作业的成型尺寸，比如冲孔作业时冲头的直径要考虑板材的回弹量，比目标孔径略大几丝，抵消金属材料冲压后的弹性回弹误差；其次是确定冲头的总长度，这个尺寸要匹配模架的闭合高度、导套的长度以及卸料板的厚度，保证滑块运行到下死点时，冲头穿过卸料板进入凹模的深度在1-2mm的合理区间，既保证能完全冲穿板材，又不会因为进入凹模过深导致冲头和凹模发生碰撞磨损。

　　冲头的非工作端也就是安装固定端，端面做了平面度处理，保证和模柄压紧块完全贴合，压力传递均匀，不会因为接触面有倾斜导致冲头受力偏斜。在日常的设备维护场景里，这类圆柱冲头的拆装也十分便捷，只需要松开模座上的紧固螺钉，就可以从导套上方直接抽出冲头进行更换或是修磨，不需要拆解整个模架，能大幅缩短产线换型、维护的停机时间。对于小批量多品种的冲压加工场景，这类通用型圆柱冲头的适配性很强，只需要更换对应直径的冲头和配套凹模，就可以完成不同尺寸的冲孔、压型作业，不需要重新制作整套模具，能有效降低中小加工车间的模具投入成本。建模过程中需要注意圆柱面的拔模斜度控制，因为冲头是上下运动的工作部件，整个工作段不能有拔模斜度，必须是严格的等直径圆柱，否则会导致冲头和导套、卸料板之间出现卡滞，甚至在回程时带起工件，影响连续冲压作业的稳定性。冲头的工作端面和圆柱面的过渡位置，圆角半径不能超过0.1mm，否则会导致冲孔断面的毛刺过大，增加后续去毛刺工序的工作量。在安装边界上，这类冲头的外圆直径公差选用m6级的过渡配合，和导套之间的间隙控制在0.01-0.02mm之间，既保证滑动顺畅，又不会因为间隙过大导致冲头晃动，影响冲压精度。
