工业设备用QD对齐按钮结构设计

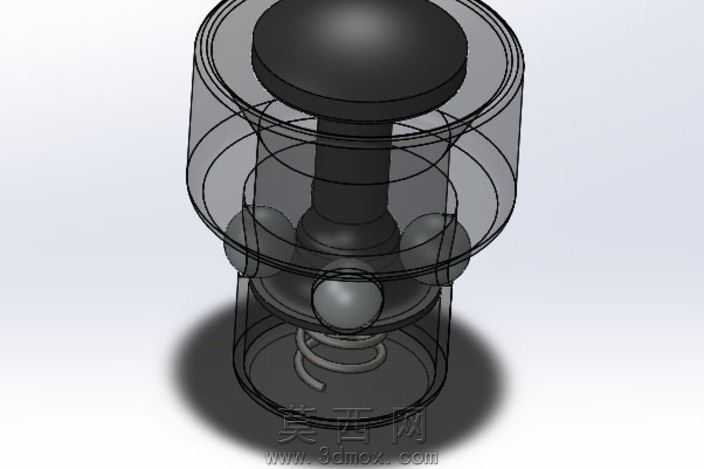

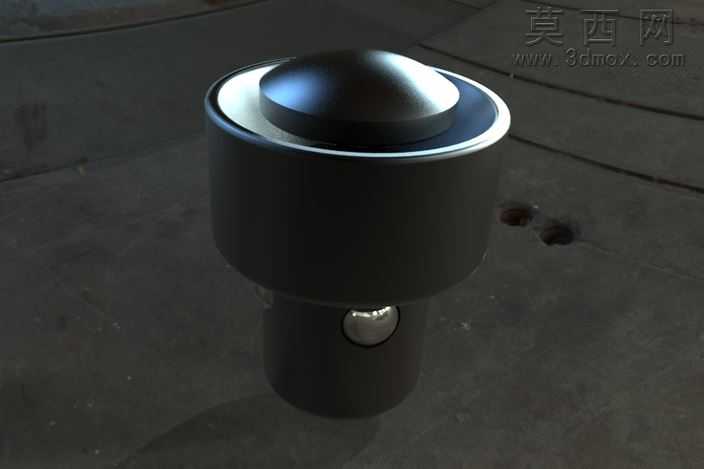

该QD对齐按钮采用三维参数化建模方式完成整体结构搭建，建模过程中以实际工业操作场景的使用需求为核心基准，先对按钮的按压头部、主体基座、下部定位柱三个核心模块进行独立草绘，通过拉伸、旋转、倒角等基础特征命令完成各部件的基础轮廓构建，再通过装配约束将各部件组合为完整总成，保证各部件之间的配合间隙符合实际装配公差要求。渲染阶段采用哑光黑色硬质塑料作为主体基座的基础材质，对顶部按压头的弧面部分添加金属质感的高反射材质，通过调整材质的粗糙度、反射率参数，还原工业操作部件常用的磨砂与亮面结合的视觉效果，场景布光采用三点布光法，主光从斜上方45度角投射，突出顶部半球形按压头的曲面弧度，辅光弱化部件侧面的阴影死区，轮廓光勾勒按钮整体的边缘轮廓，让整体渲染效果更具立体感与真实质感。结构设计上，顶部采用半球形弧面按压头，符合人体工学的按压接触角度，长时间操作不易产生硌手的不适感，中部圆柱形主体为内部复位弹簧、触发触点预留充足的安装空间，下部定位柱侧面设置的钢珠定位结构，可实现按钮按压到位后的自动卡合定位，保证对齐操作的位置精度，避免按压后出现回弹错位的问题。设计过程中参考了通用工业操作按钮的通用安装尺寸，适配3/8 1/8轴承的配套安装规格，整体结构紧凑，没有多余的冗余设计，既满足快速对齐的操作功能需求，也兼顾了部件的耐用性与装配便捷性，可直接应用于各类工业设备的操作面板、定位工装的对齐触发场景，建模过程中对所有配合面都做了公差预留，保证后续生产加工时的装配可行性，对经常接触的按压边缘都做了圆角处理，去除尖锐棱角提升操作安全性。
