BM13喀秋莎轮式火箭炮发射车结构

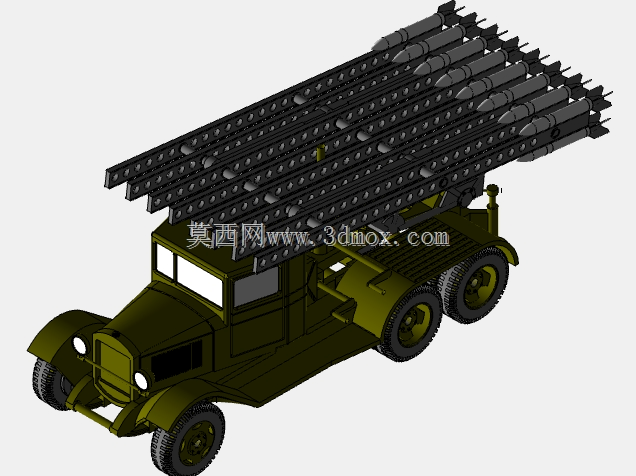

　　该作品围绕BM-13喀秋莎轮式火箭炮发射车进行完整结构还原，主体由三轴载重卡车底盘、驾驶室、备胎、火箭发射导轨组、俯仰支架、回转基座、支撑与锁定机构等部分组成。建模时需要把车辆行驶平台与上部发射装置作为两个相互约束的系统处理：底盘承担承载、转向、行驶和驻停稳定性任务，上部发射架则承担火箭弹定向、齐射角度保持和发射方向调整任务。两者之间不是简单叠放关系，而是通过车架上平面、回转支承位置、举升铰点和辅助撑杆形成明确的安装边界。

　　从实际用途看，这类装备属于多管齐射火箭发射平台，依靠多根平行导轨在短时间内完成大面积火力覆盖。导轨组呈长条形桁架结构，上方连续布置定向槽和定位孔位，火箭弹沿导轨方向装入并在发射时获得初始导向。建模过程中应重点表现导轨间距、上下层排布、端部限位环、桁架开孔和侧向加强梁。导轨并非水平固定在车体上，而是通过后部三角桁架和举升机构连接，可在运输状态下降低高度，在发射状态下抬升至设定仰角。俯仰动作的核心在于铰点同轴度、液压缸或撑杆行程范围，以及发射架重心在不同角度下对底盘的力矩变化。

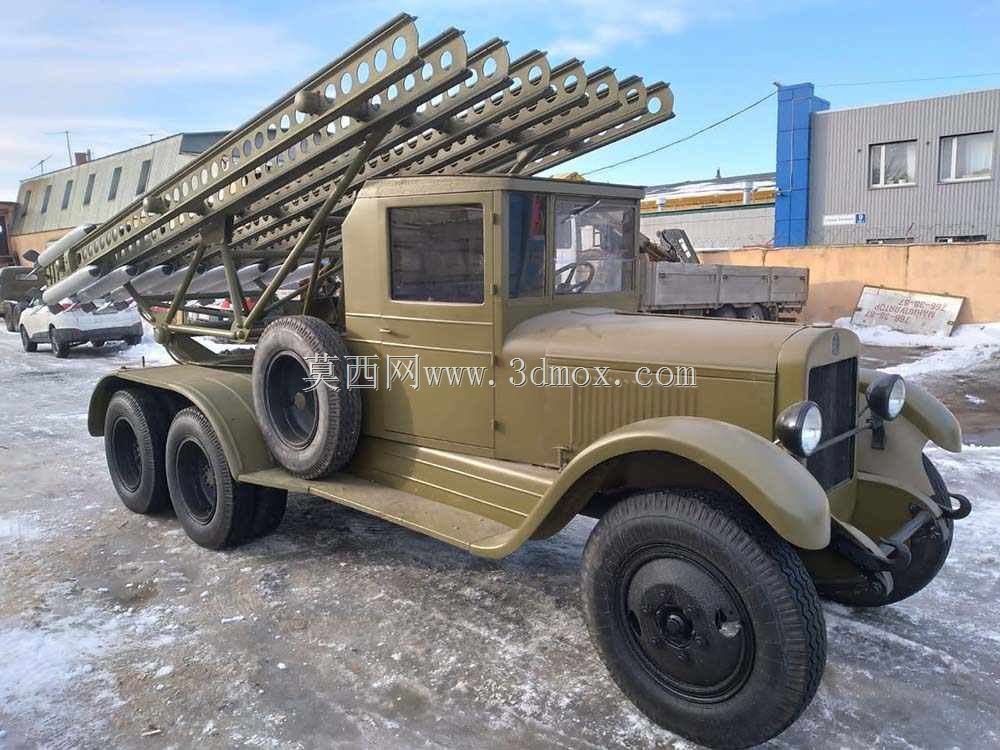

　　底盘部分采用老式三轴卡车形态，前轴为转向轮，后两轴为驱动承载轮。车头包含发动机舱、散热格栅、圆灯、保险杠、牵引钩和翼子板；驾驶室为封闭箱体，需保留车门、车窗、脚踏板、后视镜和内部驾驶位轮廓。后轮采用双胎布置，适合承受发射架和弹药的较大垂向载荷。备胎竖向安装在驾驶室后方，既体现原车布局，也构成上部发射架低位收放时的空间避让对象。车架纵梁贯穿前后，板簧、车桥、传动轴和轮胎之间的相对位置需要按照整车装配关系建立，不能只做外观包覆。

　　外形尺寸方面，整车长度主要由底盘轴距、车头悬伸和发射导轨长度共同决定；发射架向后上方伸展后，整车最高点和最后端边界会明显超过运输状态。宽度方向受轮距、驾驶室、轮胎外缘和发射架横向尺寸约束，导轨组虽然较长，但横向排布紧凑。高度方向需要区分三种状态：行驶低姿状态、发射仰起状态以及维修维护时人员接近导轨的操作空间。若将模型放入场景或进行工程校核，应同时建立车辆外轮廓包络盒、发射架扫掠空间、尾部危险区和地面支撑接触区。

　　结构设计思路上，上部发射装置要兼顾刚度与减重。导轨梁采用带孔桁架形式，既能减少金属用量，又能提高长梁的抗弯稳定性；多根导轨通过横向隔板连成整体，避免齐射振动导致单根导轨错位。回转基座位于车架中后部，承担发射架水平方向调整；俯仰支架在后侧提供铰支，前侧或下侧由举升构件承受发射架重量。由于火箭发射时存在后喷气流和冲击载荷，模型中应体现车架加强区、驻锄或稳定支撑的布置逻辑，使载荷能够从发射架传递到车架，再通过车桥、轮胎和地面支撑分散。

　　在三维建模执行层面，轮胎、轮毂、板簧和车桥适合按对称装配关系处理；导轨孔位、定向槽和端部圆环属于重复特征，可通过阵列与基准约束提高一致性。驾驶室曲面相对简单，但车头翼子板、脚踏板、窗框和门板折边需要保持年代感车辆的焊接与冲压特征。发射架是全模型精度重点，单根导轨的直线度、相邻导轨平行度、铰点孔同轴度以及桁架杆件交汇位置，都直接影响后续运动模拟和装配展示效果。

　　应用场景上，该模型可用于军事装备结构教学、影视道具方案校验、博物馆展陈数字化、游戏载具资产制作以及专用车辆改装方案参考。对于结构设计人员，它提供了轮式底盘与上装武器站集成的典型案例；对于三维建模从业者，它同时包含车辆底盘、机械桁架、回转俯仰机构和大量重复装配细节，适合练习整车层级管理、运动机构约束和复杂外观还原。检查模型时，应关注发射架仰起后是否与驾驶室、备胎、车尾构件发生干涉，导轨后喷方向是否预留安全空间，以及轮胎接地、车桥位置和整车重心是否符合轮式发射平台的基本工程逻辑。
