管道包裹式电缆缠绕作业设备结构

　　这套缠绕作业机构主要面向现场管线敷设、预制管段加工以及车间内成束线缆整理场景，用来把带状包覆材料连续缠绕在管道或电缆束外表面。实际工程里，长距离管线在穿越桥架、管沟、支架边缘时，外护层很容易被摩擦划伤；多根电缆并排敷设后，如果没有统一包覆，后期检修抽拉也会出现相互磨损、标识混乱的问题。该机构通过旋转环绕与轴向进给相配合，让包覆带沿着管体螺旋铺覆，既能形成连续防护层，也能把松散线体约束成规整束件。

　　从使用方式看，设备并不依赖复杂的专用生产线，可架设在管道输送工位旁，也可配合简易支架对短段管件进行离线包覆。作业时，管体沿中心线通过设备主体，缠绕环围绕管件转动，带材从料卷引出后保持设定张力贴覆在表面。张力控制是这类机构的关键：张力过小，带层会起皱、松脱，螺旋搭接边压不紧；张力过大，薄带容易被拉断，还可能对较软的电缆外护套产生局部压痕。结构设计中需要给带盘设置阻尼释放路径，并在导向部位保留圆角过渡，避免带材边缘被剪切。

　　整机布局围绕贯通式工作通道展开。中心通道尺寸决定可处理的最大管径，安装边界则要考虑管道进出时的直线段长度、操作人员换带空间以及维护时旋转环的开合范围。若用于车间预制，设备底部可与工作台架或输送辊道连接，地脚支撑需承受旋转部件启停时的轻微交变载荷；若用于现场移动作业，则应控制主体重量，并在机架两侧设置吊装或搬运点位。三维建模时，旋转环、支承滚轮、带盘座、导向杆和夹紧框架之间的相对位置必须逐项校核，尤其要防止环绕件在最大管径工况下与管面发生干涉。

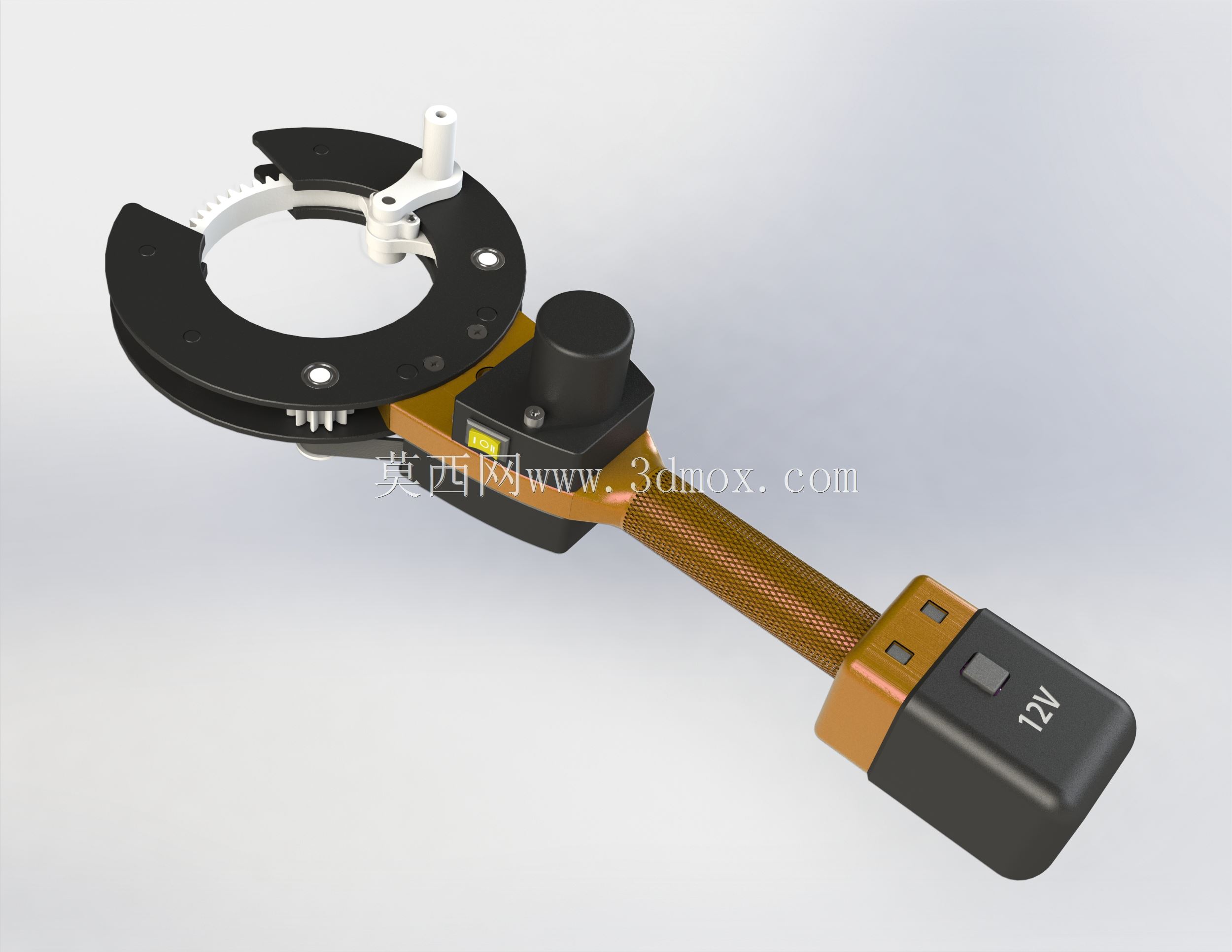

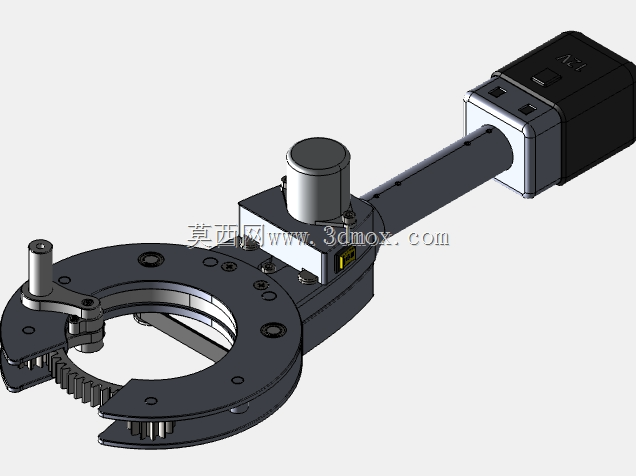

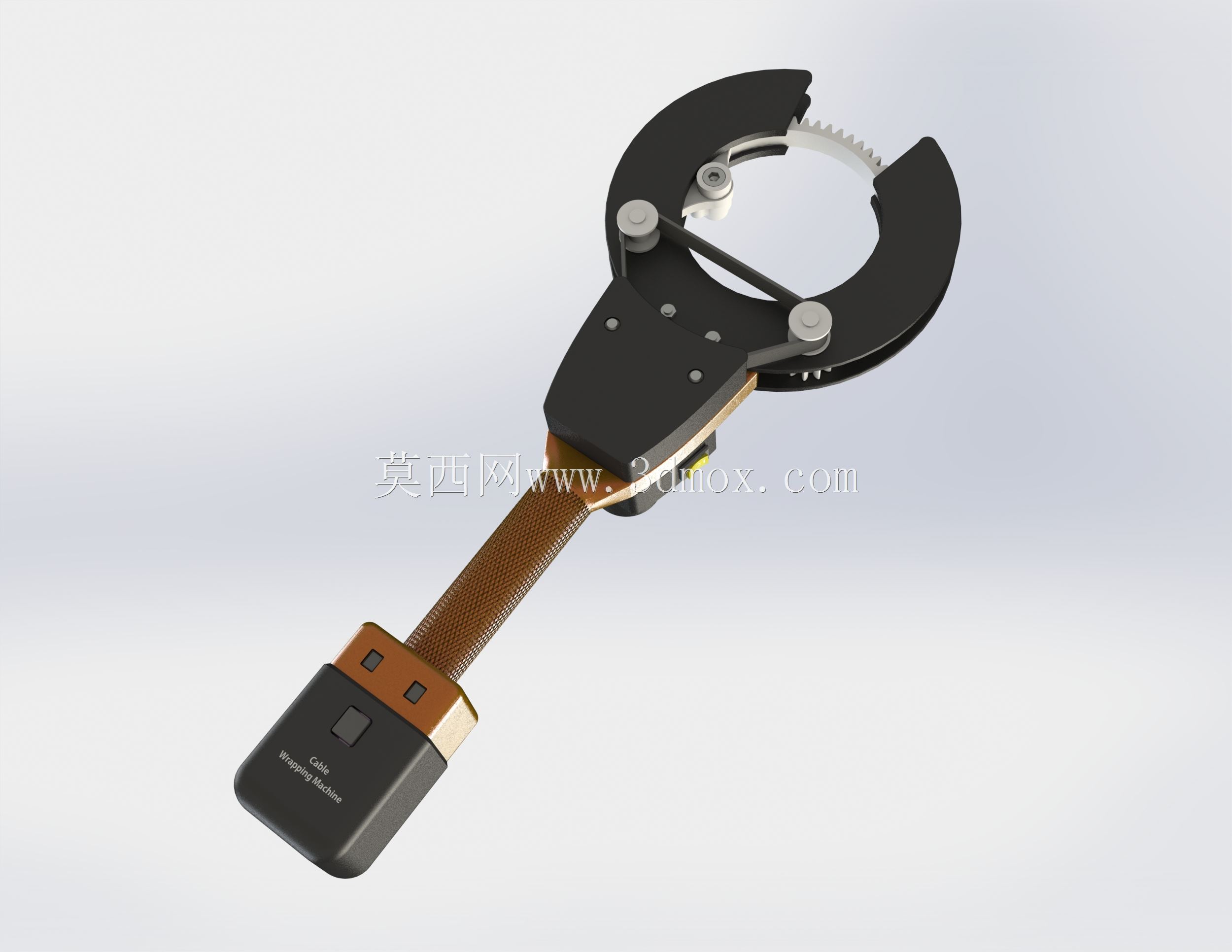

　　功能结构上，缠绕环承担核心运动。环体既要有足够刚度保持回转精度，又不能过于笨重，否则手动或低速驱动时惯性过大。环内侧可布置导向托轮，使环体绕固定中心旋转；外侧则安装带卷、制动片和导向叉。带材经过导向叉后以稳定角度进入管面，缠绕角由进给速度与环转速共同决定。工程选型时，防护要求高的场合可采用较大搭接率，让相邻带边覆盖宽度增加；若只是临时捆束，则可减小搭接，以降低材料消耗。

　　机架部分采用框式承载思路，两侧立板支撑旋转组件，中间保留通透空间。管道从框体中心穿过，设备不需要承担管件全部重量，主要承受缠绕环、带卷和传动件的载荷。对于较长管件，应在设备前后配置辅助托架，托轮高度与中心通道对齐，避免管体因自重下垂而改变缠绕间隙。若处理电缆束，托架表面宜采用低摩擦材料，减少外护套拖拽损伤。

　　驱动设计可根据作业节拍选择手动、电动或减速电机驱动。低速包覆时，运动平稳比高转速更重要，因为带材贴覆质量直接取决于环转速与轴向移动的同步关系。模型中保留了传动连接、安装板和维护空间，便于后续根据实际工况增加计数、调速或张力检测元件。电气元件布置时应远离旋转环外缘，线缆走向要固定在机架静止侧，防止被回转部件卷入。

　　换带操作也是结构设计不能忽视的环节。带盘座需要方便拆卸，锁紧方式应简单可靠，避免设备运转中松脱；导向件位置要能适应不同带宽，窄带与宽带切换时不需大面积拆装机架。对于需要频繁更换包覆材料的工位，可在环体上预留备用安装孔，使导向轮、压带刷或阻尼件按材料特性调整。

　　外形边界方面，建模时应重点控制设备宽度、旋转环外径和操作侧突出量。宽度方向受带盘尺寸影响明显，带卷直径越大，换料频次越低，但环体外侧占用空间也越大。高度方向则由中心通道高度和机架支撑形式决定，若与辊道线联动，工作面高度应匹配常规输送高度；若独立使用，可保留支架调节量。安装时还需在设备一侧留出人员接近带盘的空间，另一侧留出检修传动件的位置，不能把整机紧贴墙面布置。

　　从结构工程师角度看，这类设备的价值不在于复杂外观，而在于把连续缠绕、张力释放、管件通过和现场维护几个需求整合到同一框架内。三维模型需要清楚表达旋转件与固定件的层级关系、带材走向、支撑点位置以及最大管件通过轮廓，便于后续出工程图、核算干涉和加工改制。对管线防护、电缆成束和车间包覆作业而言，该机构提供了一个可直接细化的机械载体。
