高可靠棘轮锁止释放联动机构

项目分类:通用机械零部件 发布时间:2024-12-12 ID:841992
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构
  • 高可靠棘轮锁止释放联动机构

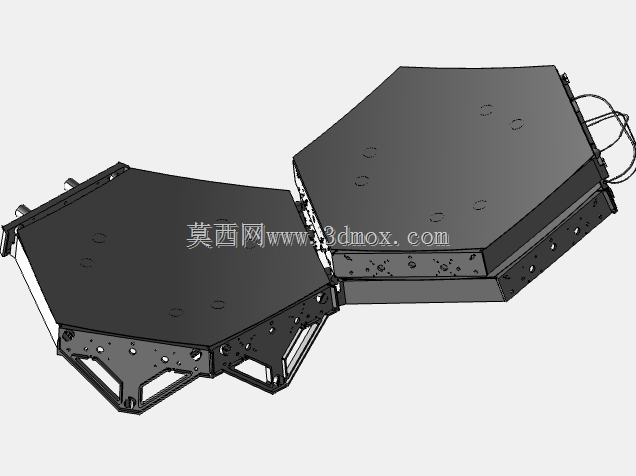

  这套棘轮锁止释放联动机构面向严苛工况下的顺序触发与载荷保持需求开发,整体围绕“先确认连接、再释放下一级面板”的逻辑展开,常见于航天载荷部署、舱门顺序开启、高空维护平台联锁、极端环境自动释放装置等不允许误动作的场合。机构在布置时没有采用单一弹簧直接弹出的粗放方案,而是把连接确认、位置保持、触发解锁、线性平移和张紧传动拆成若干相互约束的功能单元,使每一步动作都必须由前一阶段的几何到位来保证。

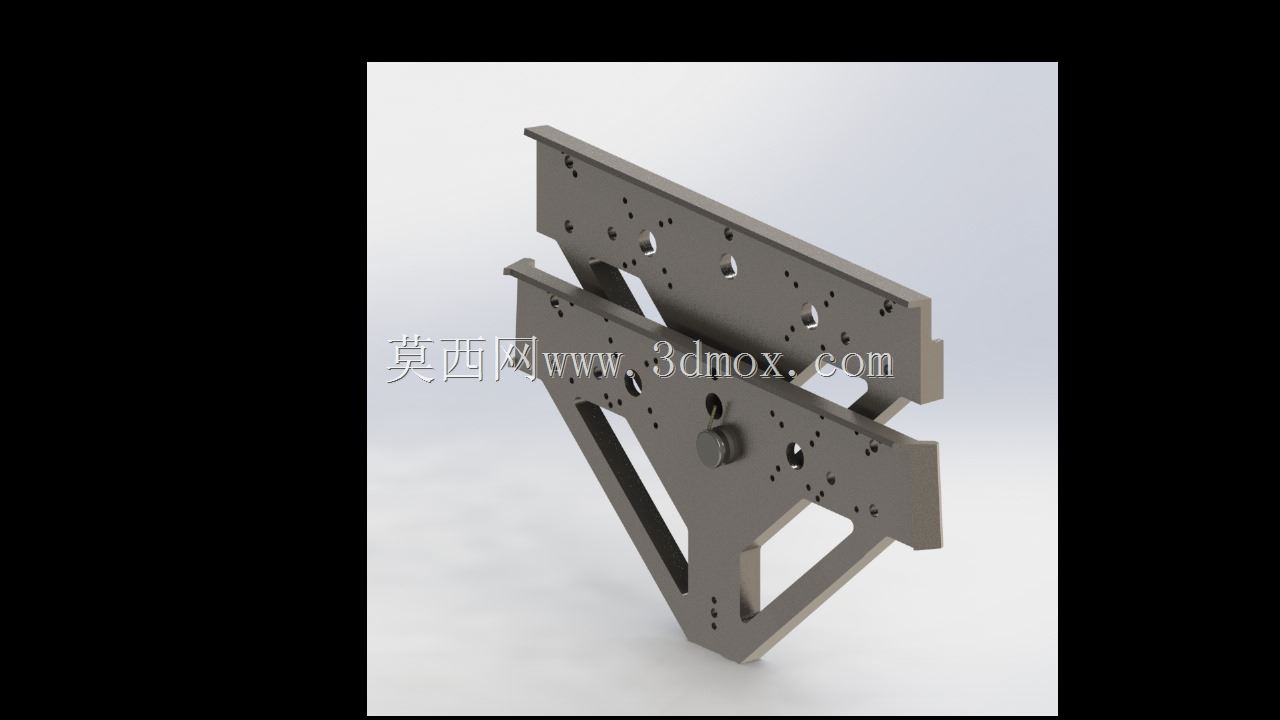

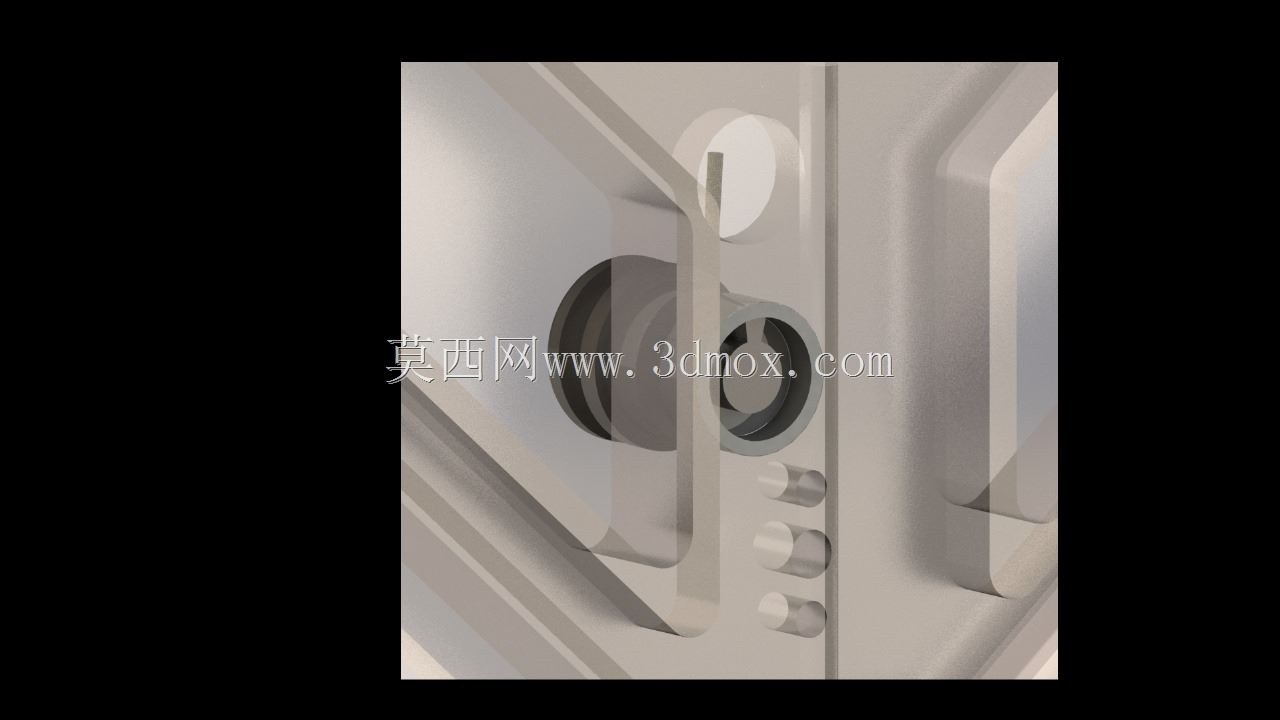

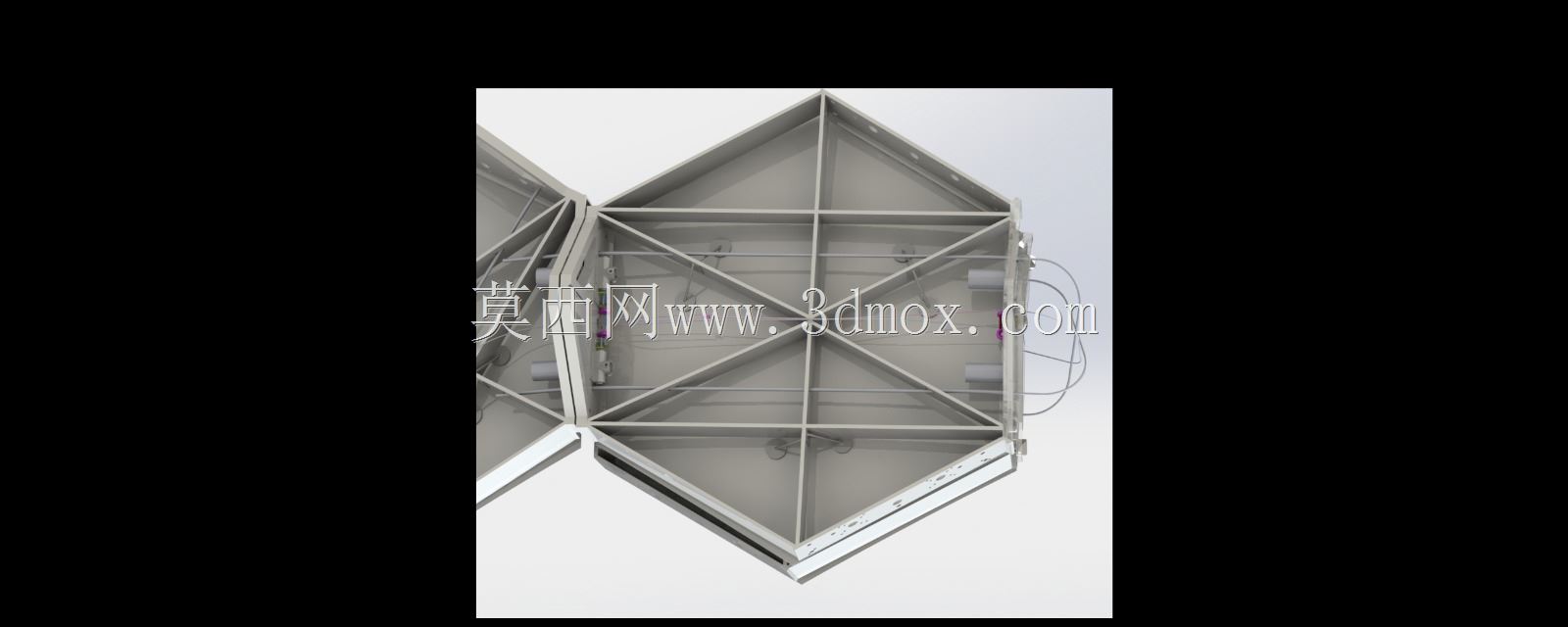

  从现场安装边界看,整套组件适合布置在两块相邻面板或框架之间,固定鼓座通过安装面与基体连接,旋转凸轮和棘轮轴保留同轴装配空间,两侧锁舌需要对应面板上的定位孔位。建模时应重点核对锁舌伸出长度、凸轮升程、鼓座直径和缆绳绕向,避免在面板闭合状态下出现缆绳与支架边缘摩擦。机构的外形包络受棘轮节圆和固定鼓直径影响较大,若用于狭窄舱段,可在保持棘轮齿形啮合角不变的前提下缩小侧板间距,但不能削弱锁舌与定位孔的重叠量。

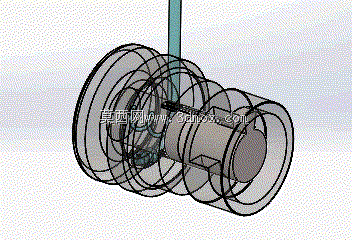

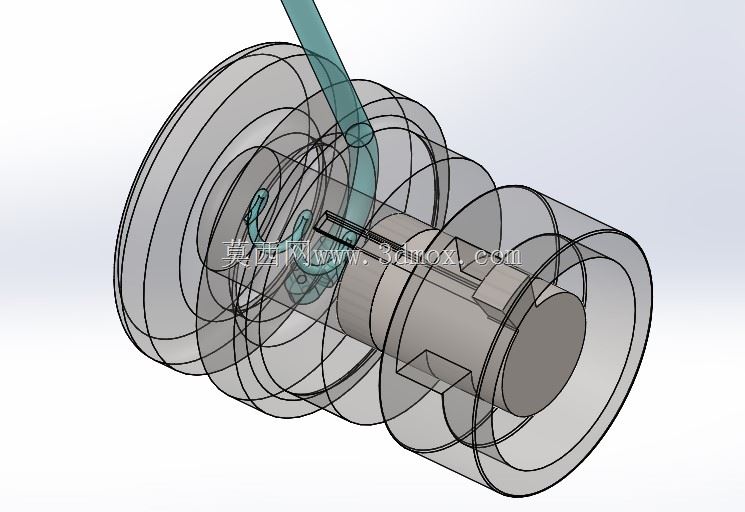

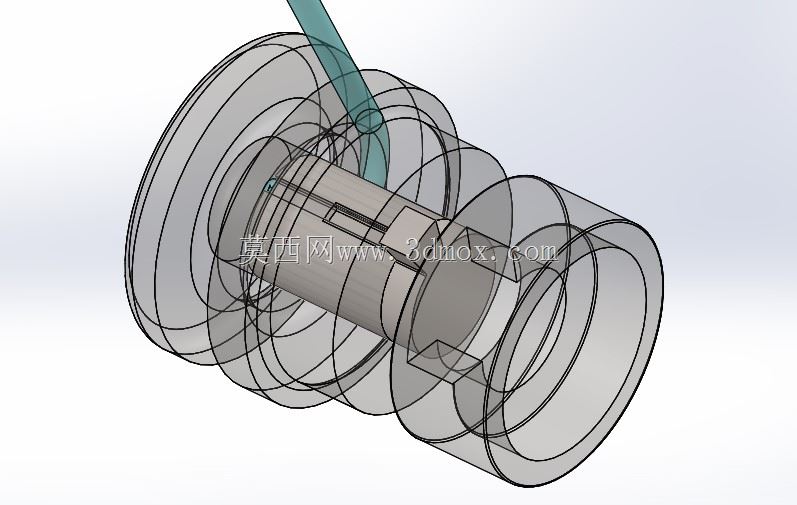

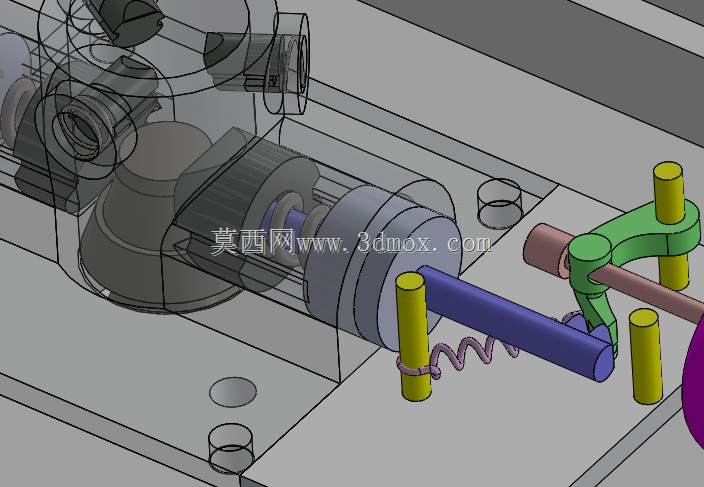

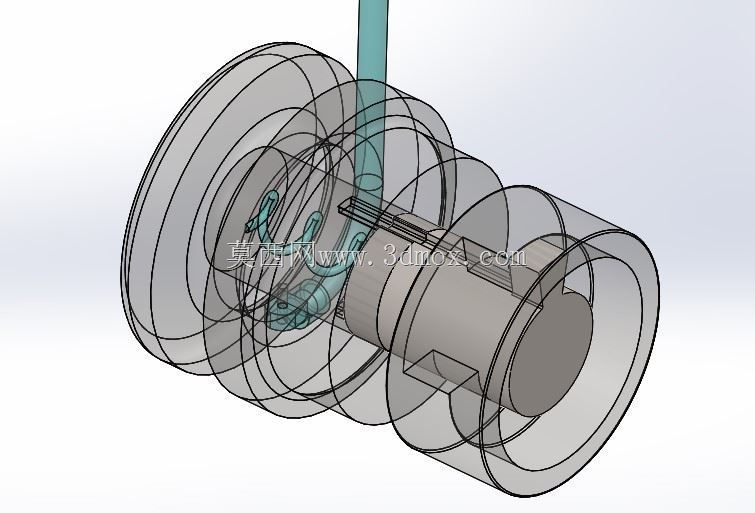

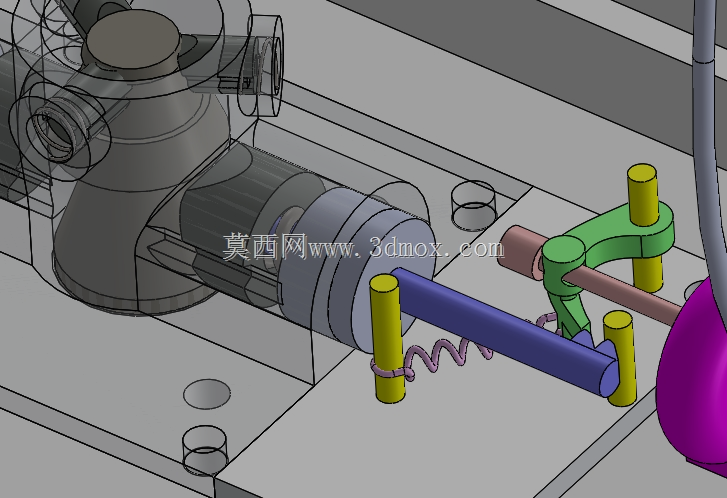

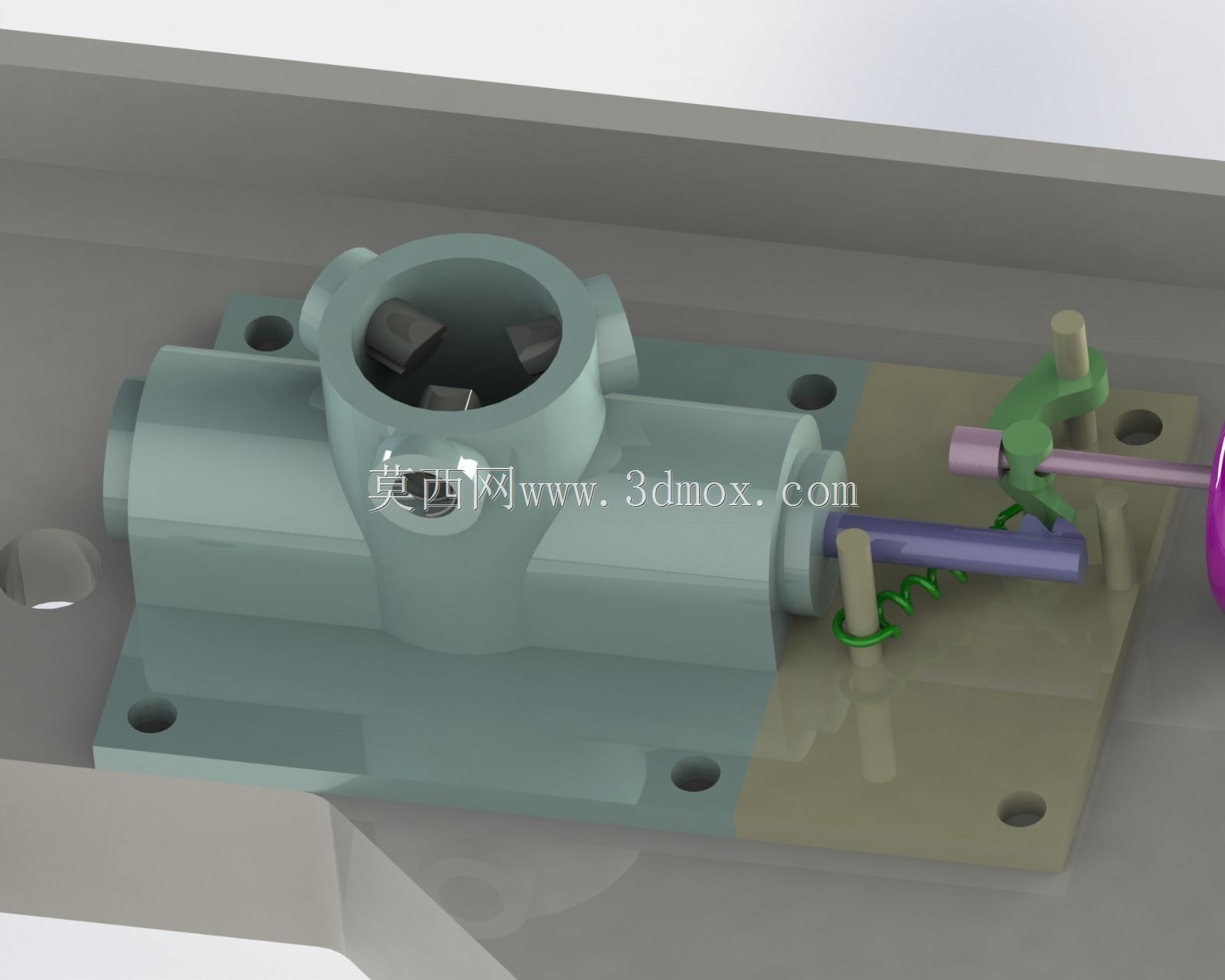

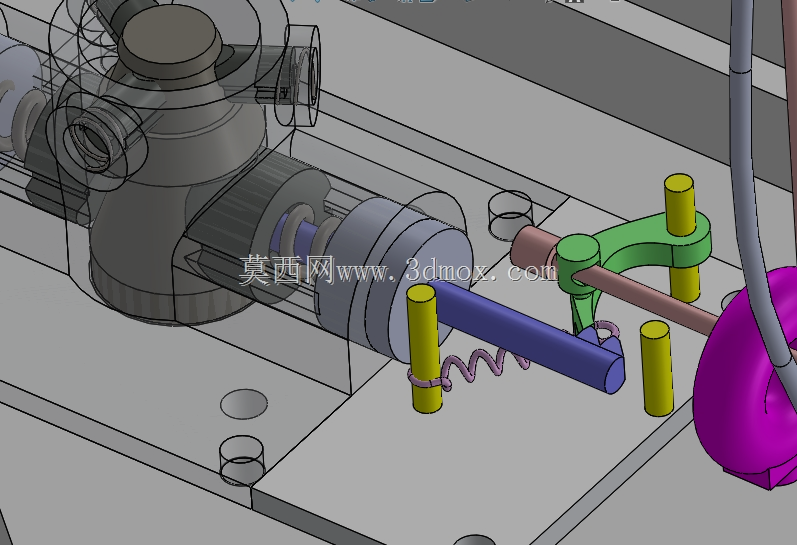

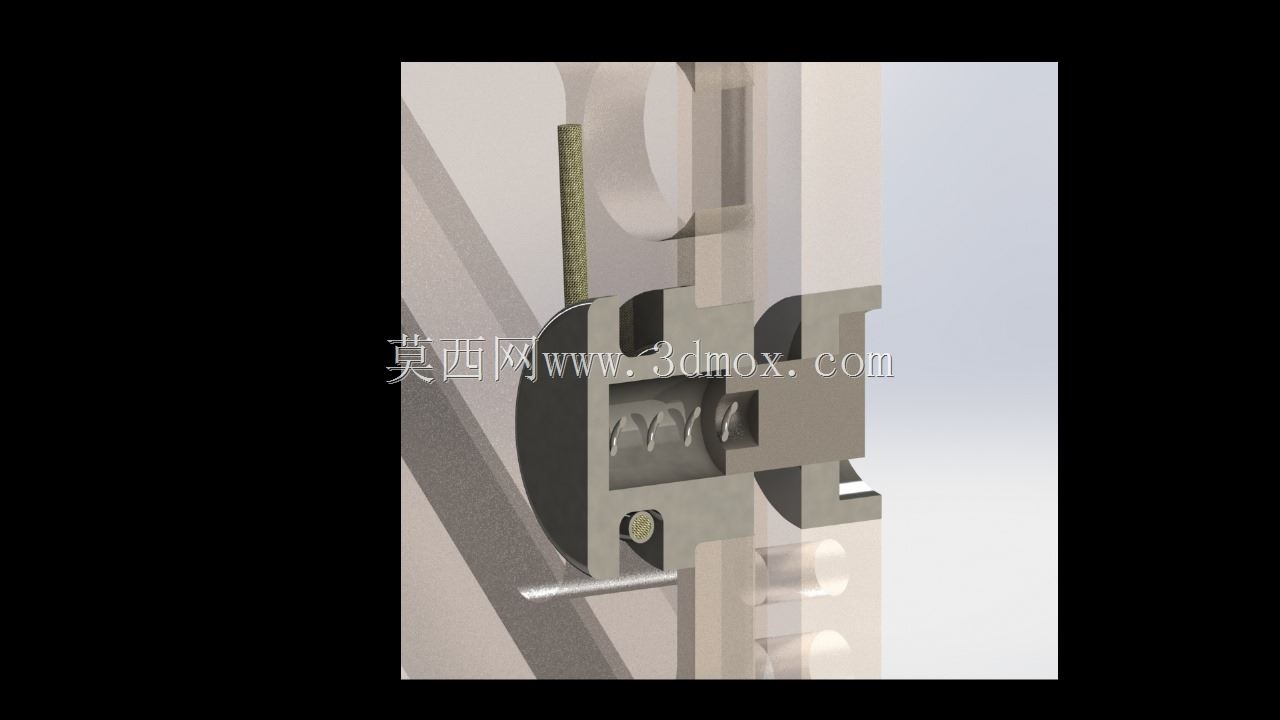

  功能实现上,两个独立锁点分别承担面板两端的位置约束,只有当关联连接结构进入正确位置后,锁止面才允许脱离。释放动作并非依靠锁舌直接硬拉,而是通过旋转凸轮带动完全张紧的缆绳,把凸轮的角位移转换成释放方向的线性运动。缆绳在固定鼓上绕行并与梯形键形成传力路径,固定鼓内部设置销件承接拉力,拉动后鼓座能够在静止状态下回落,从而减少反复动作后的残余位移。棘轮部分则负责防止逆转,在振动、冲击或载荷波动时,齿面啮合可把反向趋势转化为对棘爪的压力,而不是让整套机构自行松脱。

  设计思路上,该结构强调故障安全和顺序联锁。锁舌、凸轮、棘轮、鼓座和缆绳之间不是简单并联,而是形成几何互锁:连接未到位时,锁舌被约束在保持位置;缆绳未张紧时,凸轮不能获得稳定行程;棘轮未越过指定齿位时,下一级面板不会被释放。这样的逻辑适合高G值载荷、温度梯度大、维护困难以及粉尘或真空环境,因为机构不依赖电控信号判断机械位置,而是通过零件接触关系本身保证动作顺序。

  结构建模时需要把齿面接触角、棘爪弹簧力、缆绳预紧力和锁舌摩擦系数放在同一套校核关系中。棘轮齿形过陡会增加棘爪压入后的脱离阻力,齿形过平又可能在冲击下跳齿;凸轮升程过小会导致缆绳位移不足,升程过大则会把锁舌拉到侧向受力位置。固定鼓内销与梯形键的配合应承担主要剪切和拉力,不宜把薄壁侧板作为最终承力件。缆绳导向处建议保留圆滑过渡半径,并在三维装配中模拟最大偏角,防止释放瞬间缆绳脱离绳槽。

  在维护和装配层面,该机构可按“基座固定—棘轮轴预装—棘爪复位—鼓座销连接—缆绳张紧—锁舌调整”的顺序完成。侧板上的轴孔同轴度决定棘轮旋转阻力,锁舌导向面需保持平行,否则两点锁止会出现一端先释放、另一端卡滞的现象。对于需要重复试验的地面设备,可在棘轮侧板外侧预留观察刻度,用于确认每次释放后凸轮是否回到初始角位;对于一次性部署场景,则应减少可调环节,把关键间隙通过装配公差锁定。

  整体来看,该机构的价值不在于单个零件复杂,而在于把机械联锁、棘轮防逆、缆绳传动和面板释放整合为一条可靠动作链。设计人员在复用该结构时,应先根据面板行程确定凸轮和鼓座的位移配比,再依据冲击载荷校核棘轮齿与销键强度,最后围绕安装空间布置侧板和导向件,这样才能在狭小边界内实现稳定、可验证的顺序释放。
