径向布置的多缸活塞动力单元,在早期通航飞机、教练机与复古航空器动力选型中占据过很长一段应用周期,这类结构把全部做功气缸围绕中心曲轴沿圆周方向均匀排布,缸体轴线像车轮辐条一样从中心向外辐射,整机正面投影接近圆形,和直列、V型排列的活塞动力相比,迎风轮廓更规整,曲轴轴向长度大幅压缩,整机刚性分布更均匀,哪怕单缸出现工况异常,剩余气缸的做功脉冲也能相互抵消,整机振动幅值远低于同排量直列机型。

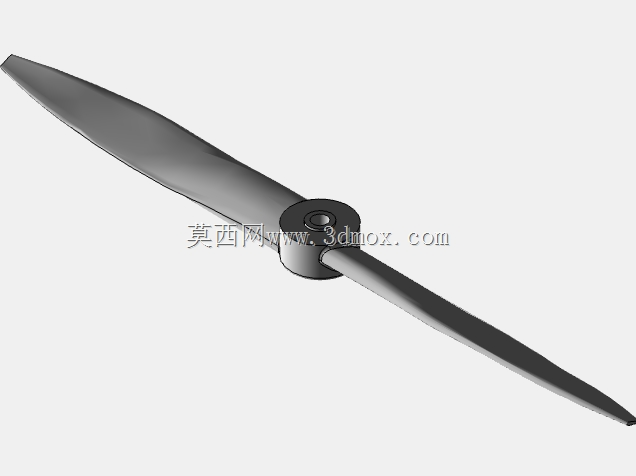

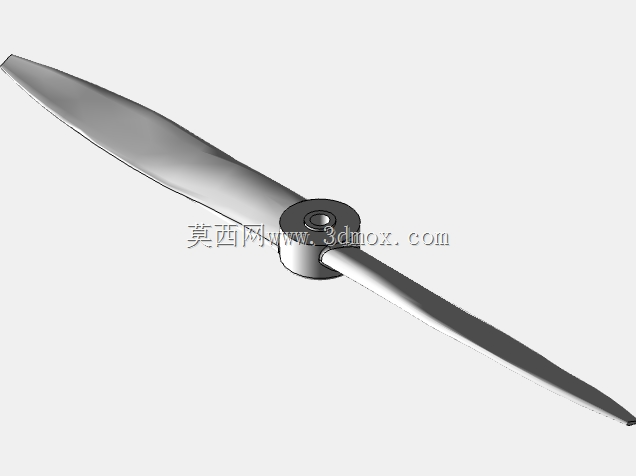

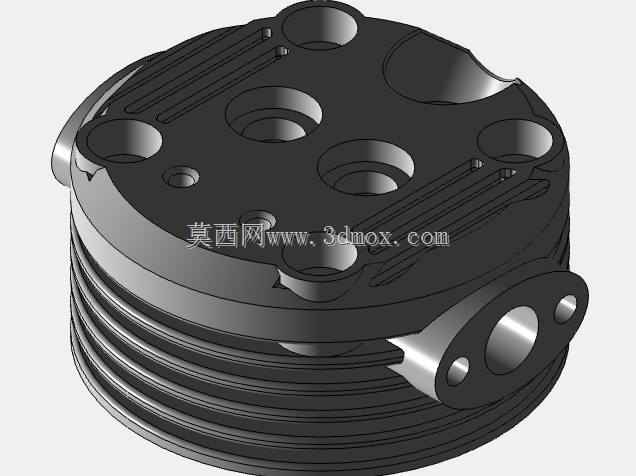

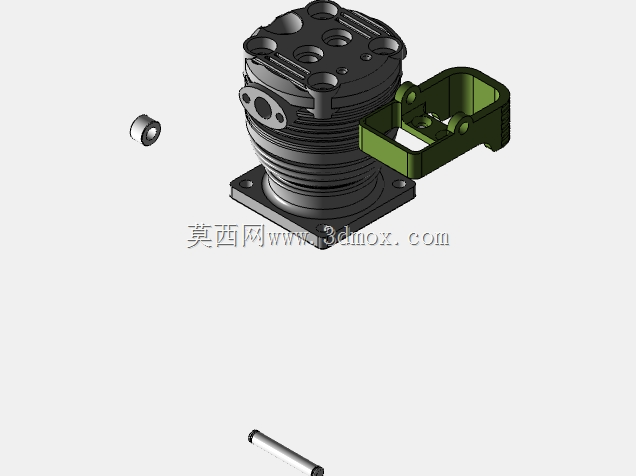

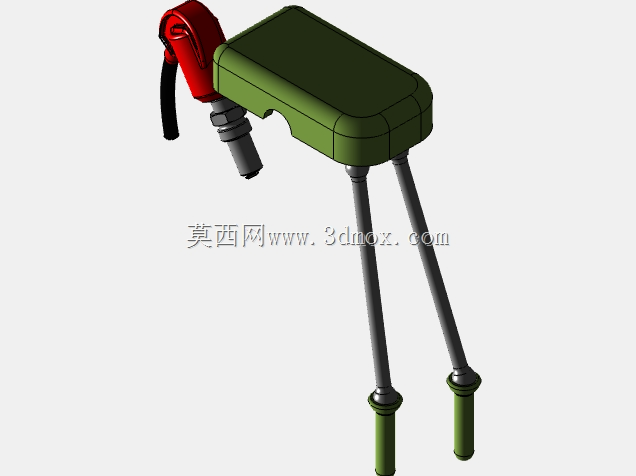

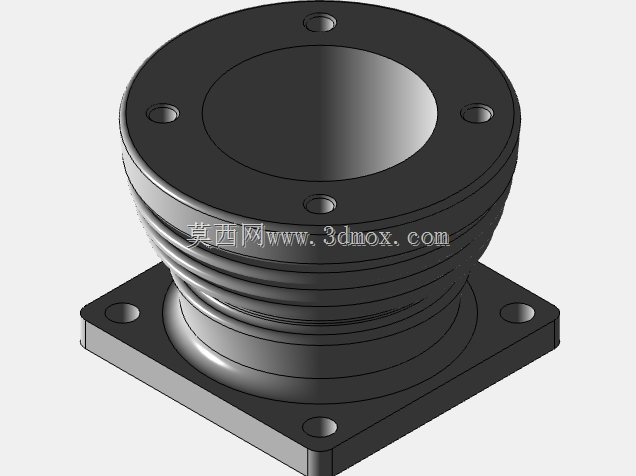

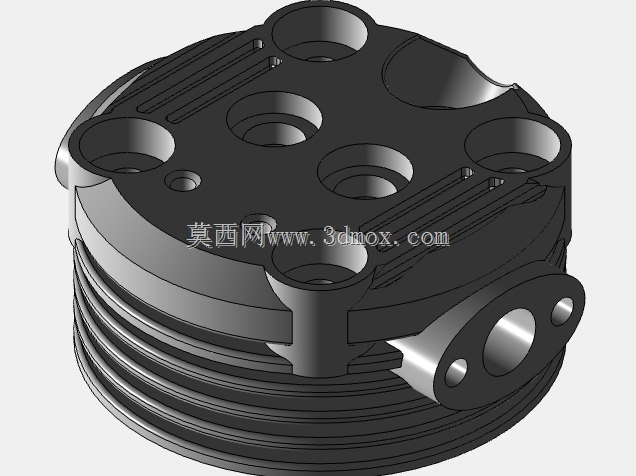

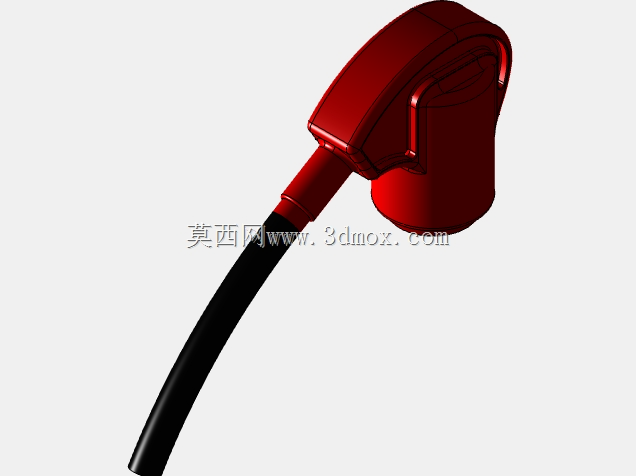

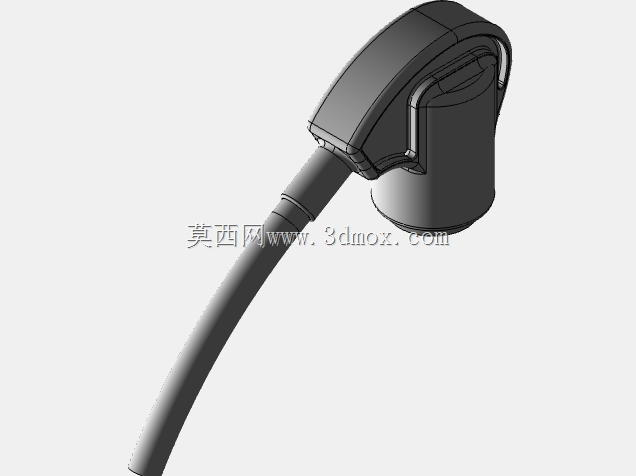

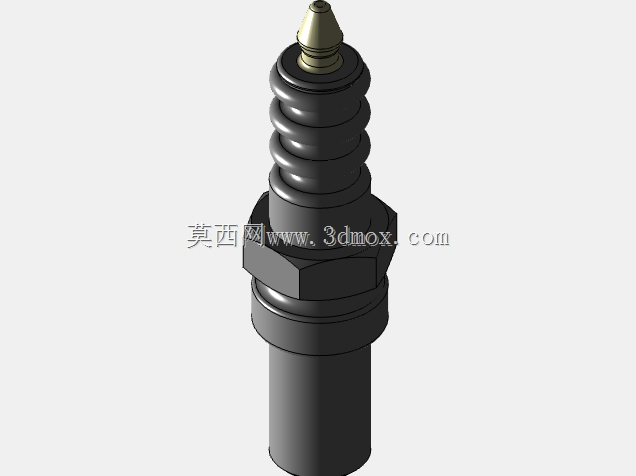

从实际装机场景来看,这类动力单元大多挂载在机头防火墙上,输出端直接对接螺旋桨调速机构,后端预留附件机匣安装位,用来排布磁电机、燃油泵、滑油管路与起动电机。圆周排布的气缸全部直接暴露在迎面气流中,不需要布置复杂的水冷夹套与散热水箱,依靠缸体外侧的散热鳍片就能完成做功过程的热交换,在早期缺乏成熟液冷系统配套的通航场景下,这种风冷方案的维护门槛更低,野外起降后的排查工作量也更小。

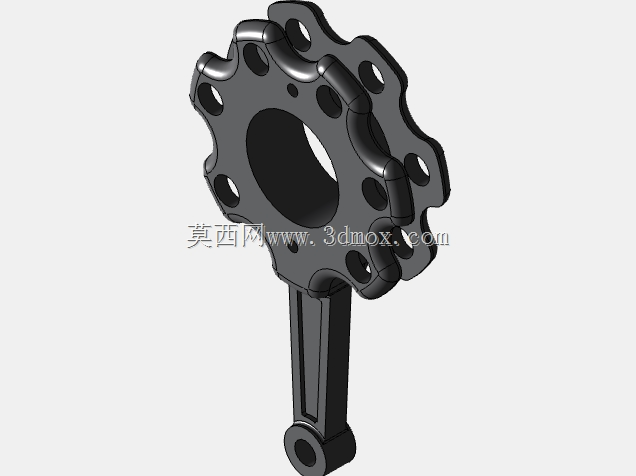

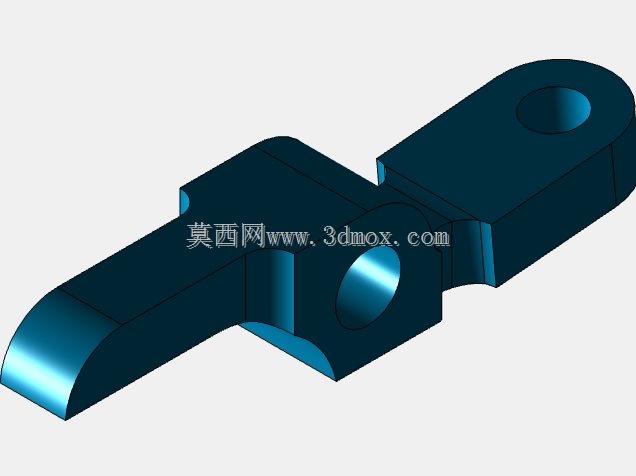

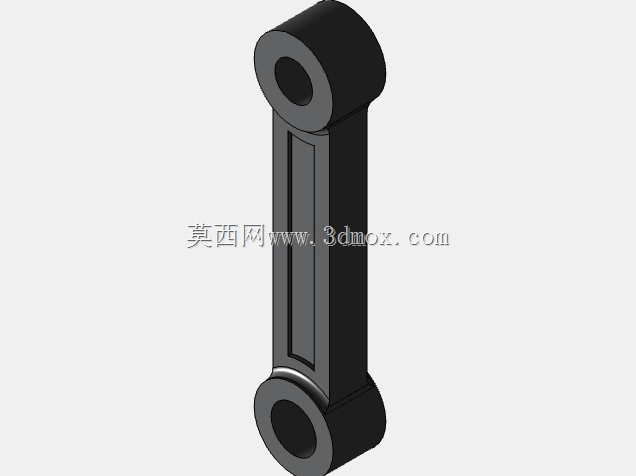

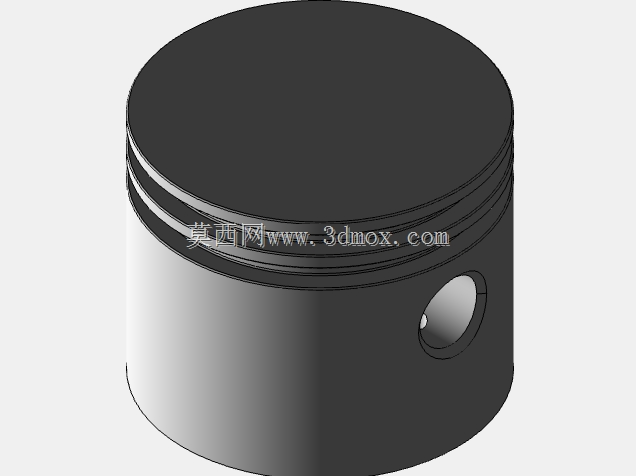

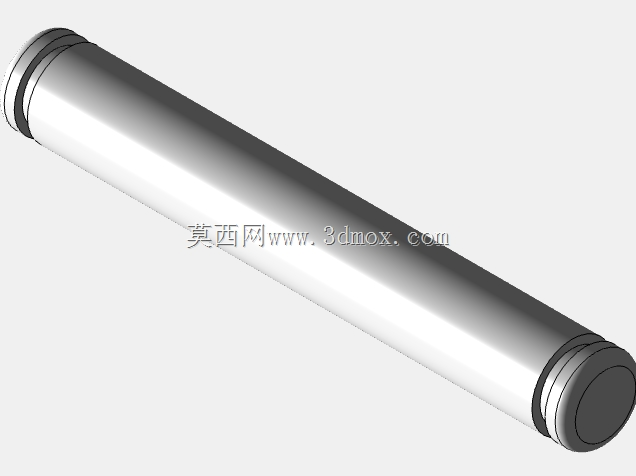

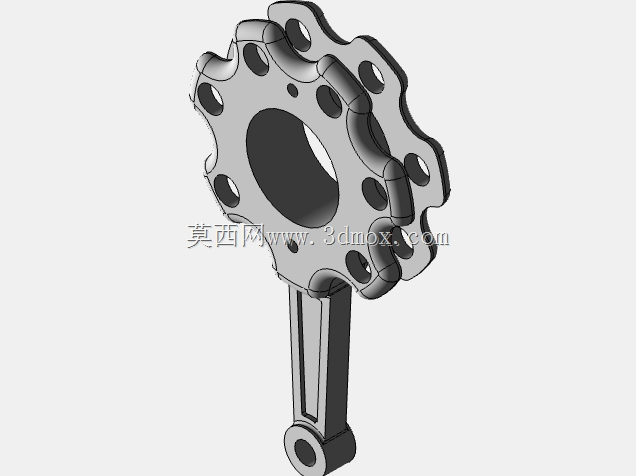

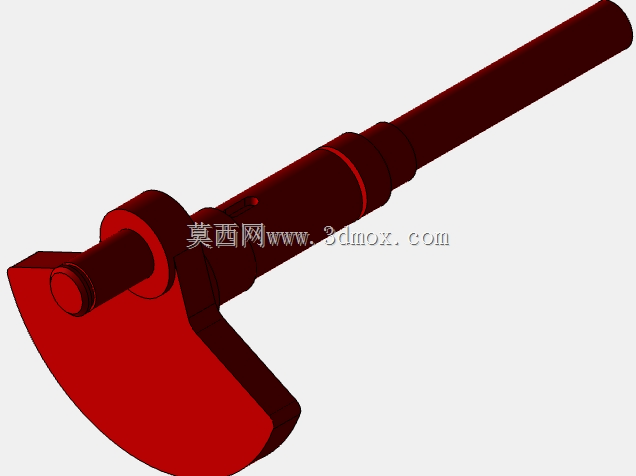

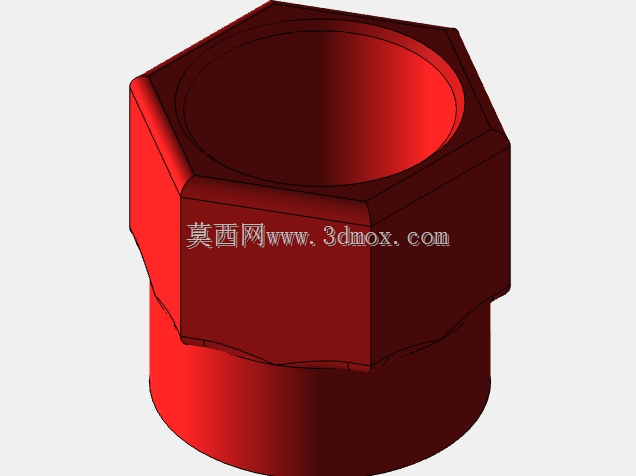

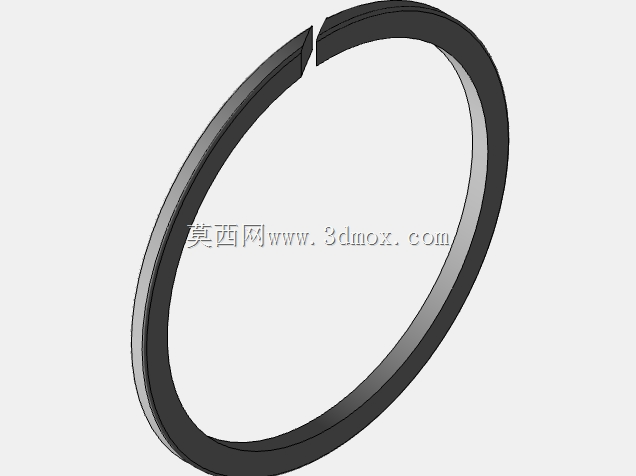

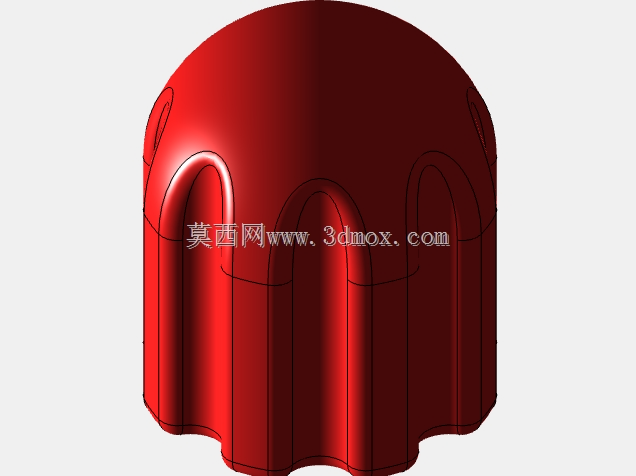

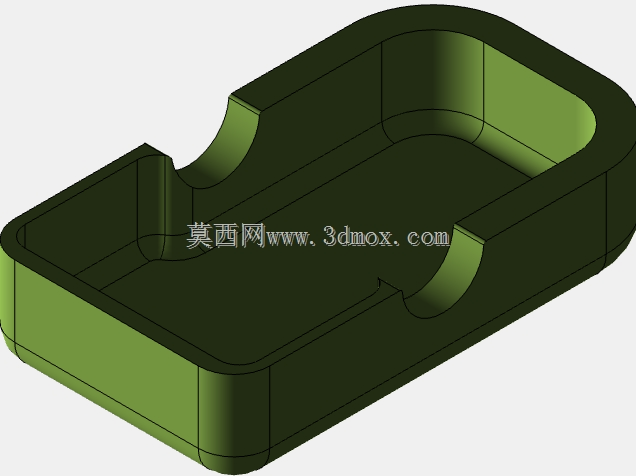

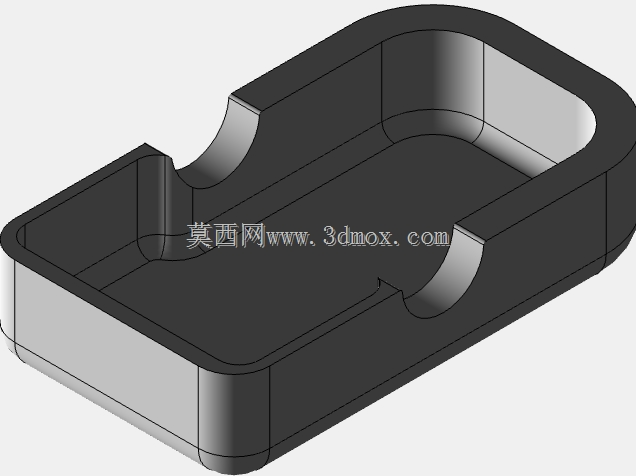

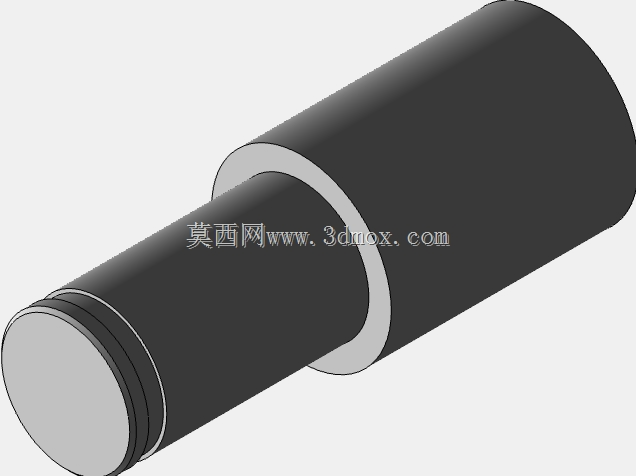

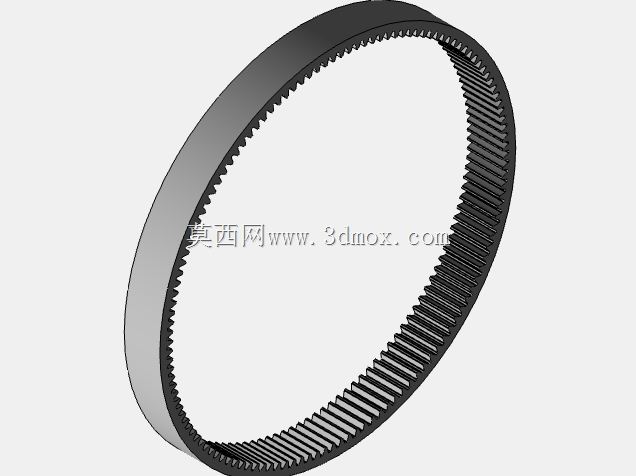

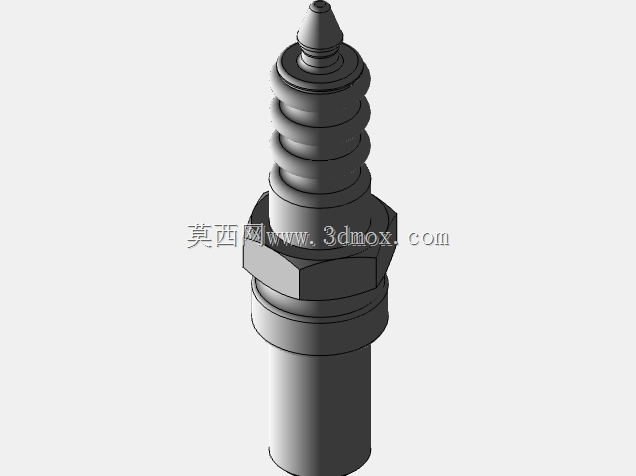

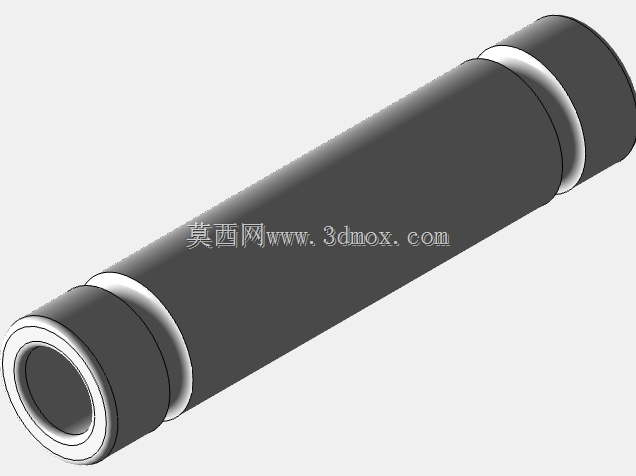

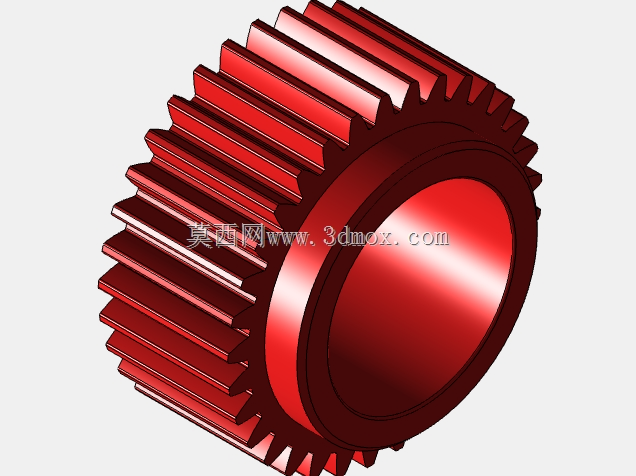

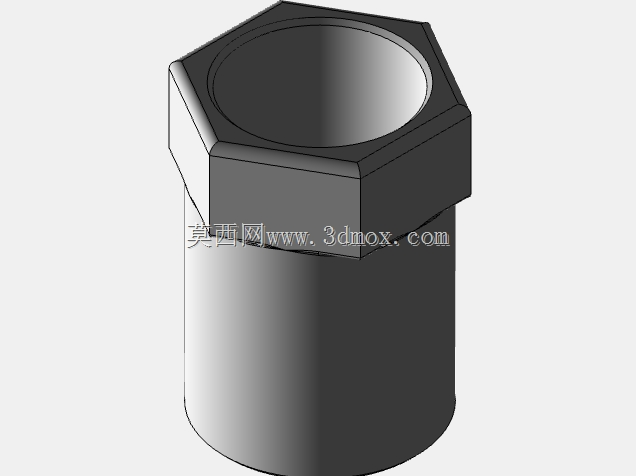

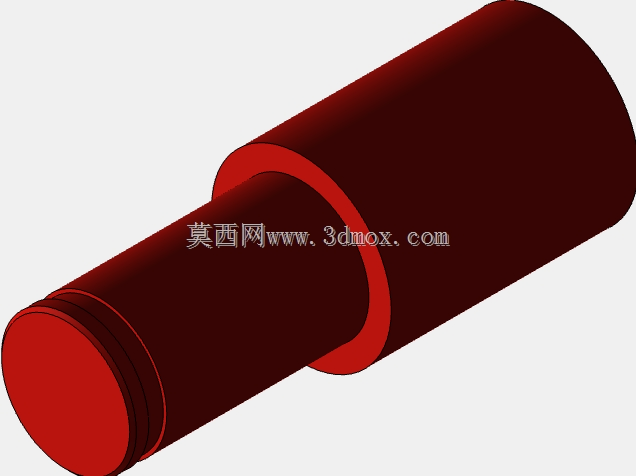

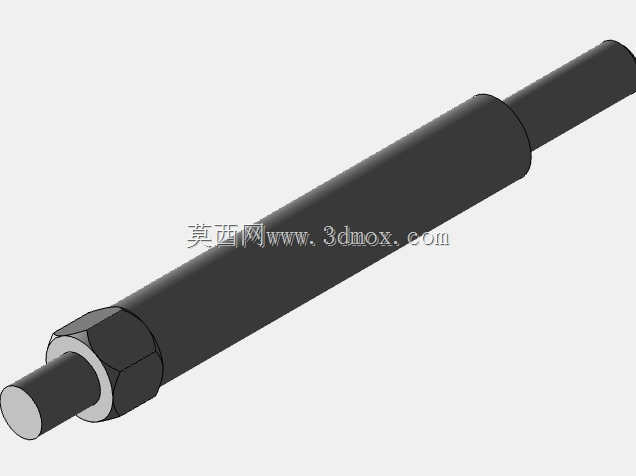

整套结构的设计逻辑围绕中心曲轴展开,每一个径向气缸对应一套独立的活塞、连杆组件,其中一根主连杆直接铰接在曲轴曲柄销上,其余气缸的副连杆通过铰接销固定在主连杆大头的凸缘上,所有活塞的往复运动最终都汇总到同一根曲轴输出旋转扭矩。建模过程中首先要锁定曲柄销的回转直径,以此为基准确定每一根连杆的中心距,再反推活塞在上止点、下止点时的轴向位置,保证所有气缸的压缩比完全一致,避免各缸做功冲程出现相位偏差。气缸沿圆周的分度角度由缸数决定,五缸、七缸、九缸是星型动力最常见的配置,奇数缸排布可以保证做功冲程交替均匀,曲轴每旋转两周,各缸按照固定点火顺序依次完成进气、压缩、做功、排气循环,动力输出不会出现明显的扭矩断档。

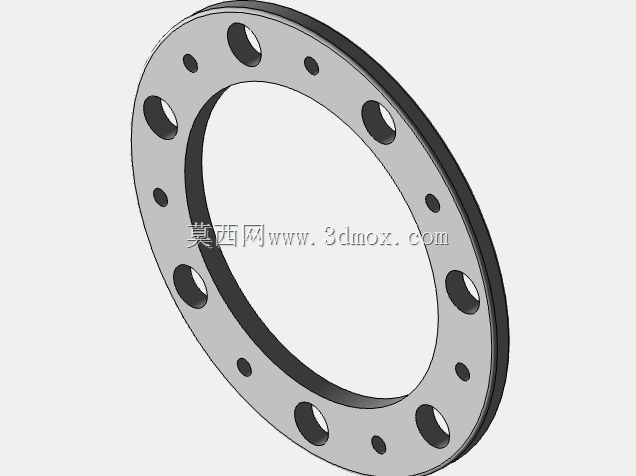

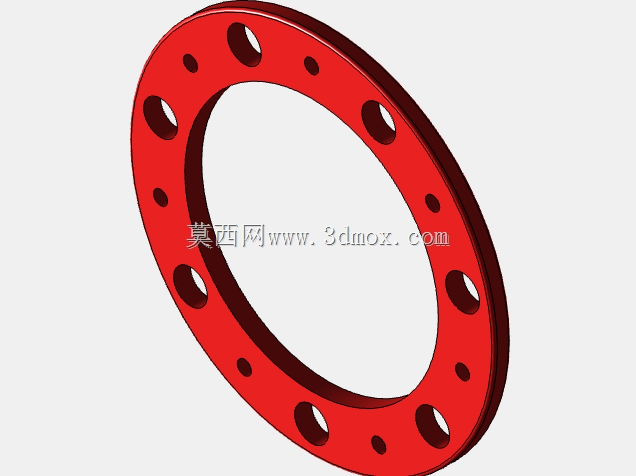

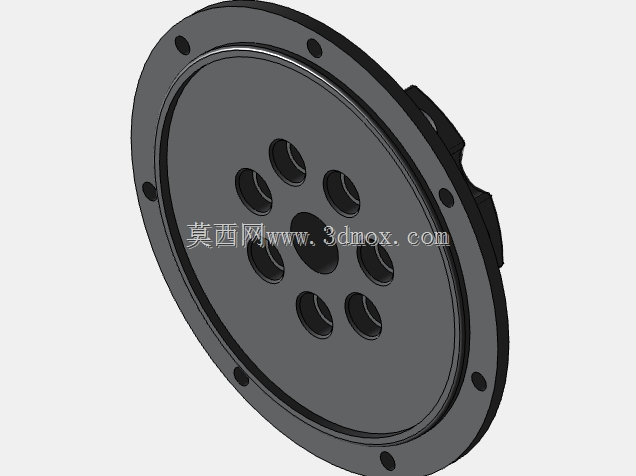

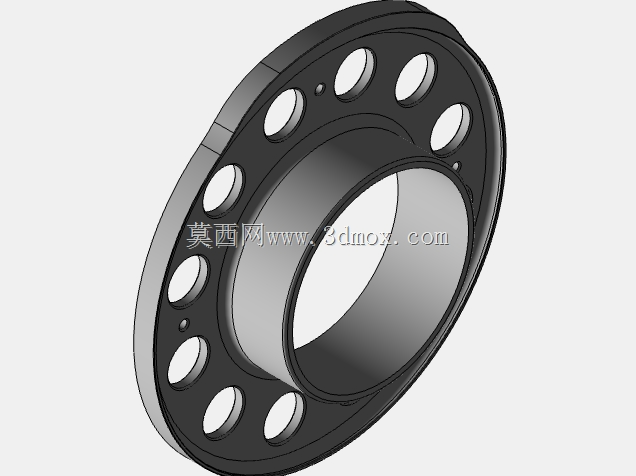

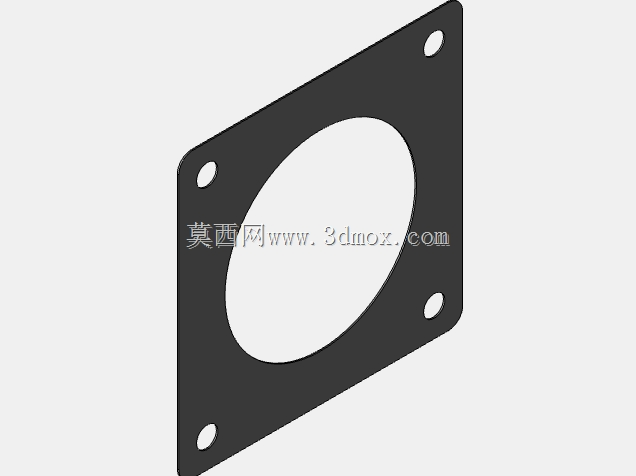

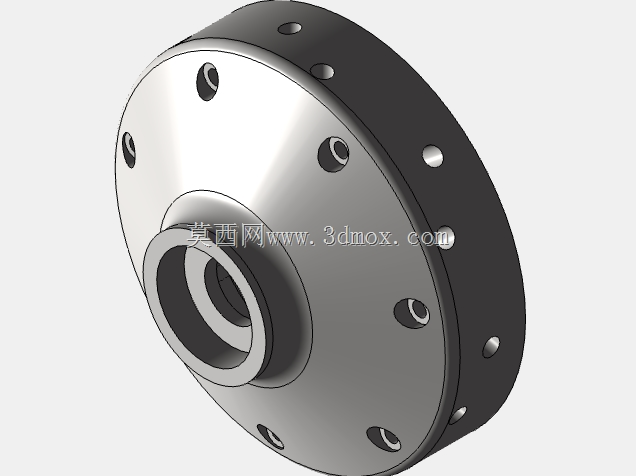

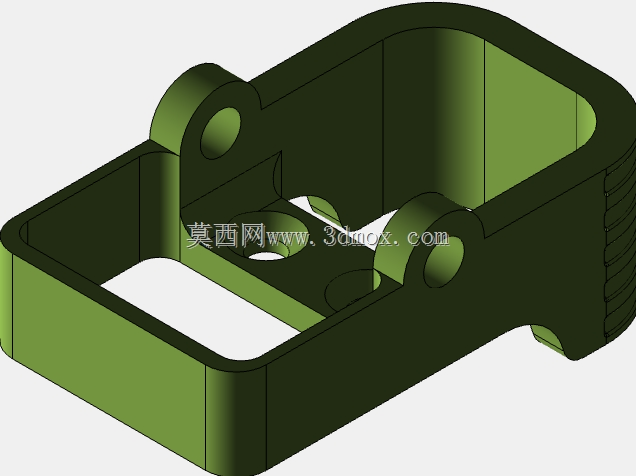

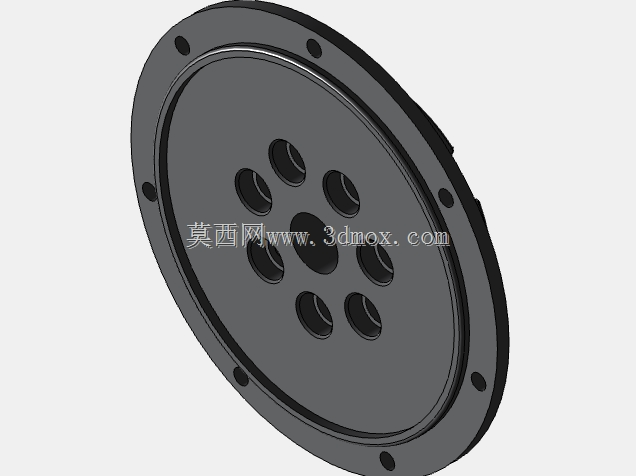

外形边界方面,整机最大外径由最外侧气缸的缸头轮廓决定,安装时需要在机头整流罩内侧预留足够的径向间隙,既要保证缸头散热鳍片和导流罩之间留有均匀的气流通道,又要避免螺旋桨旋转时的叶尖涡流直接冲击缸体连接部位。轴向安装尺寸从后端附件机匣安装面算起,一直延伸到前端螺旋桨安装法兰,中心曲轴的输出轴端需要和螺旋桨轴的同轴度控制在装配公差范围内,防火墙连接支架要沿圆周均匀分布,把整机运转时的交变载荷分散到机身承力结构上。

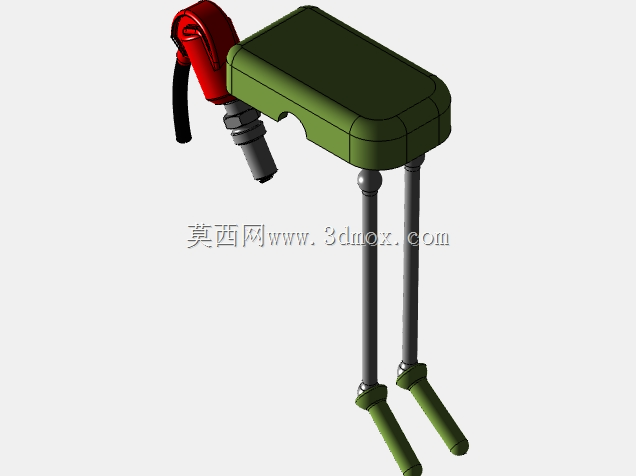

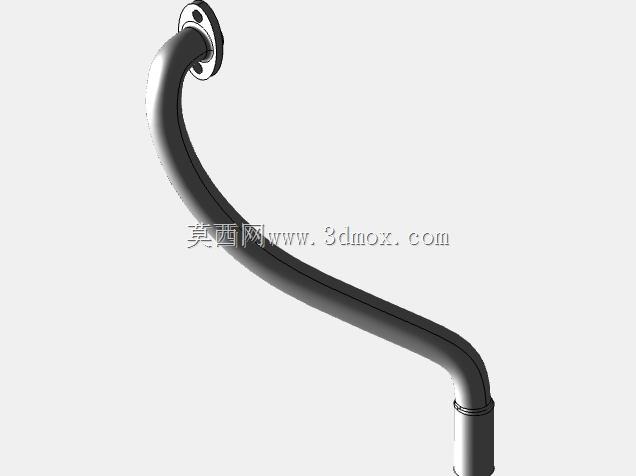

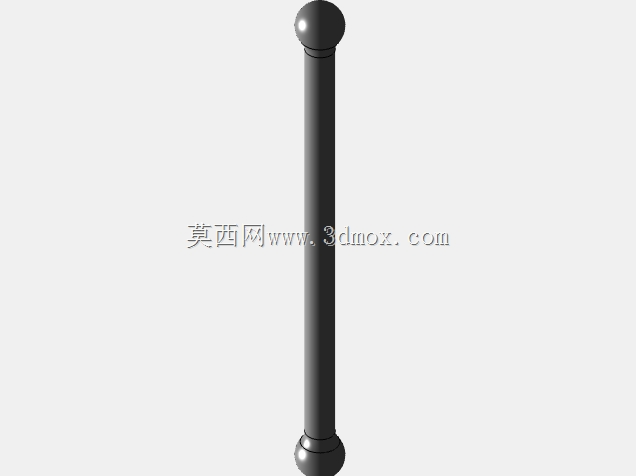

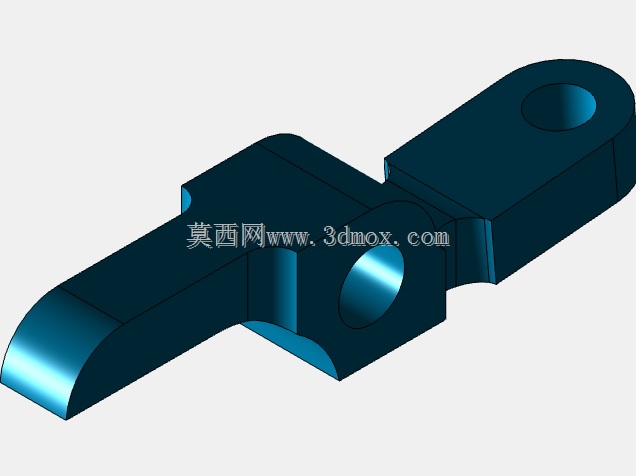

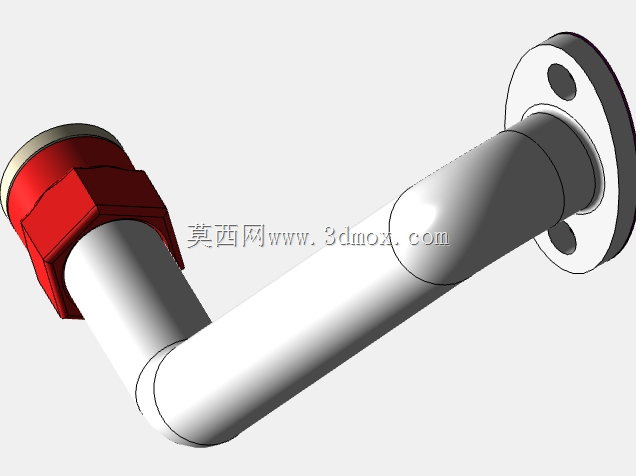

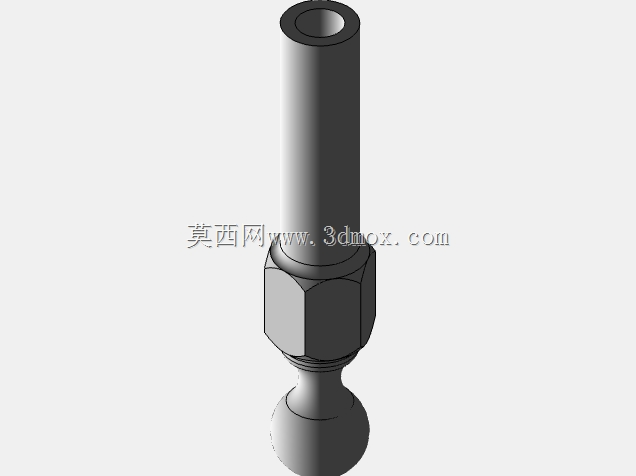

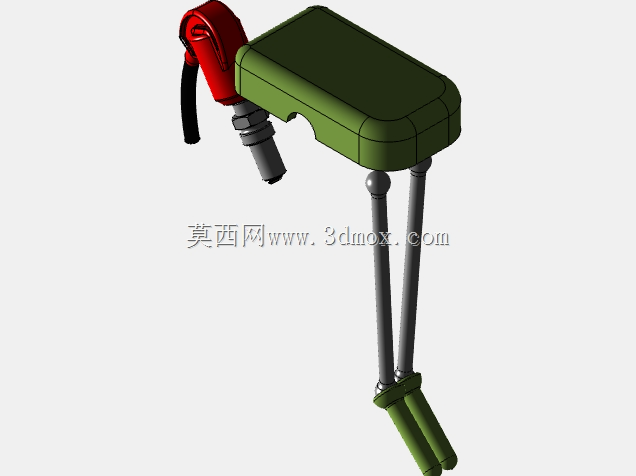

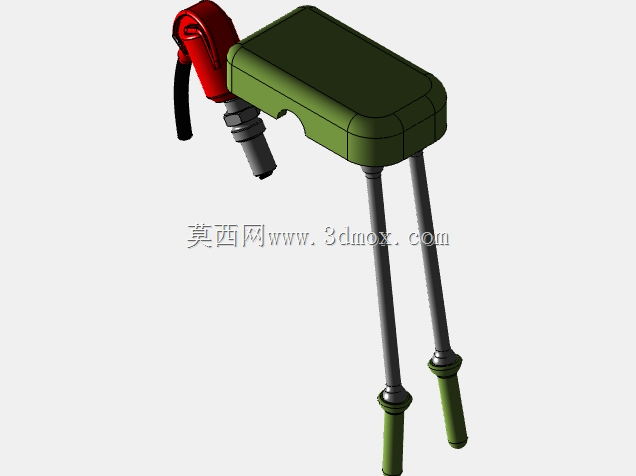

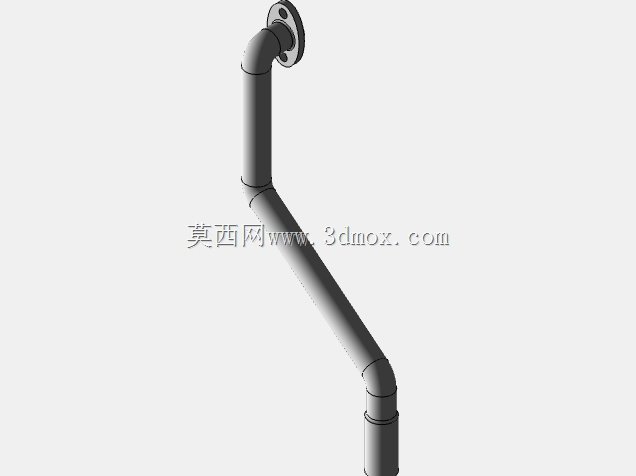

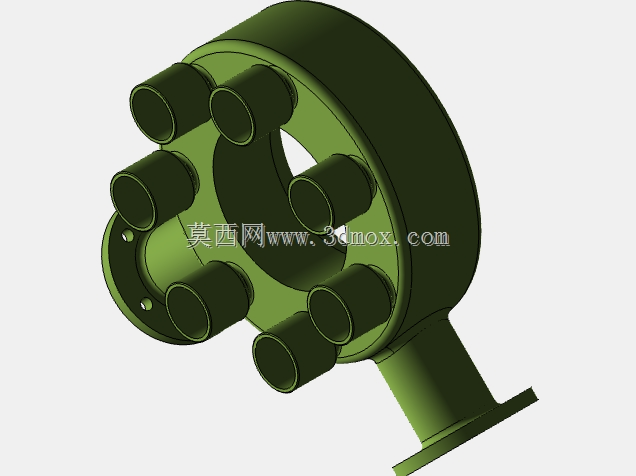

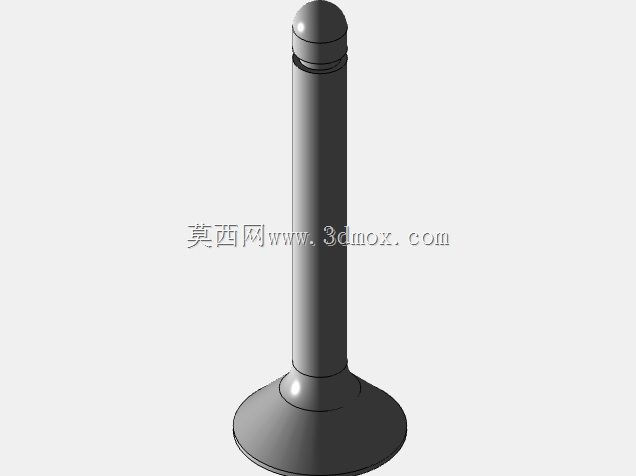

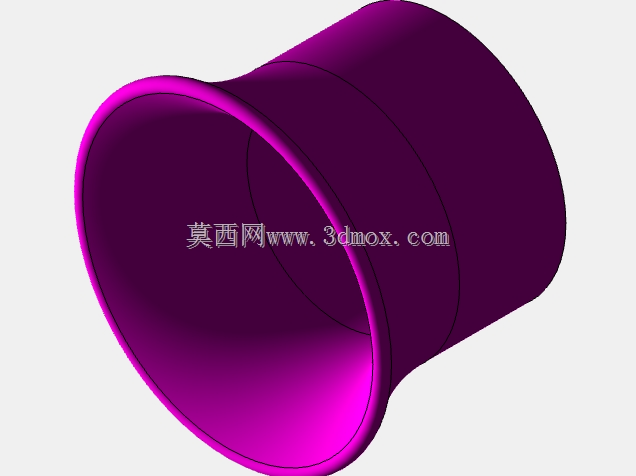

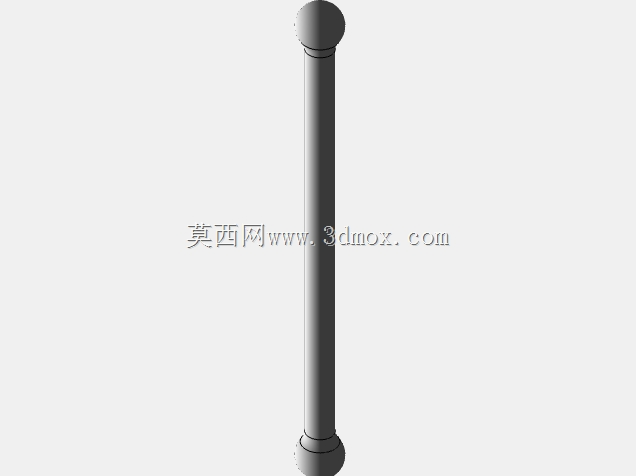

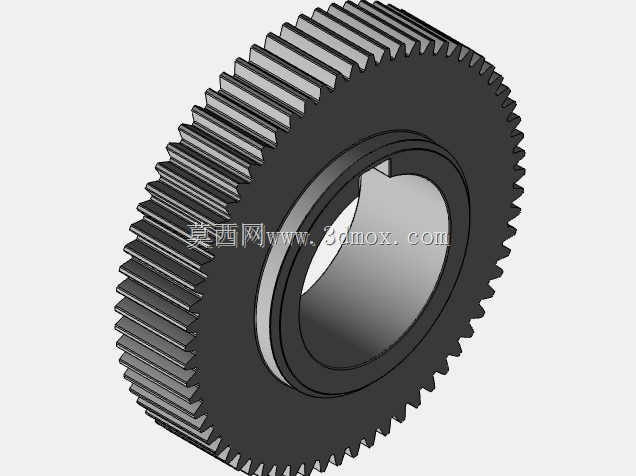

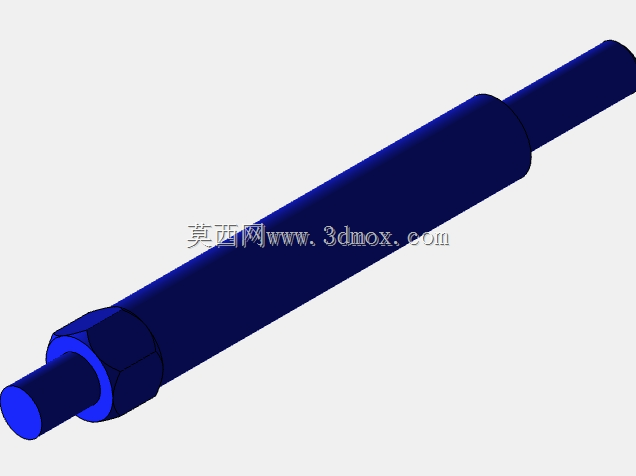

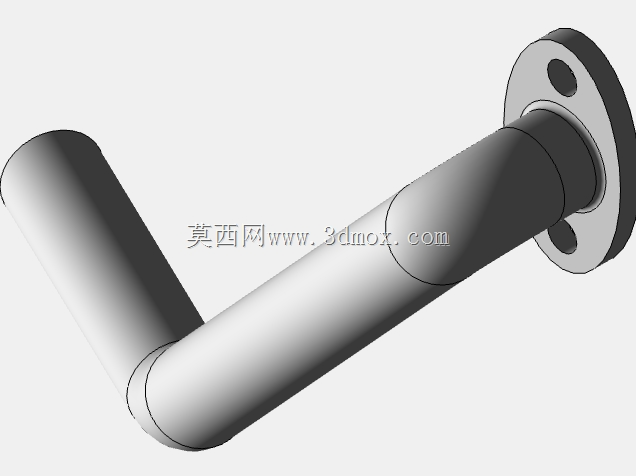

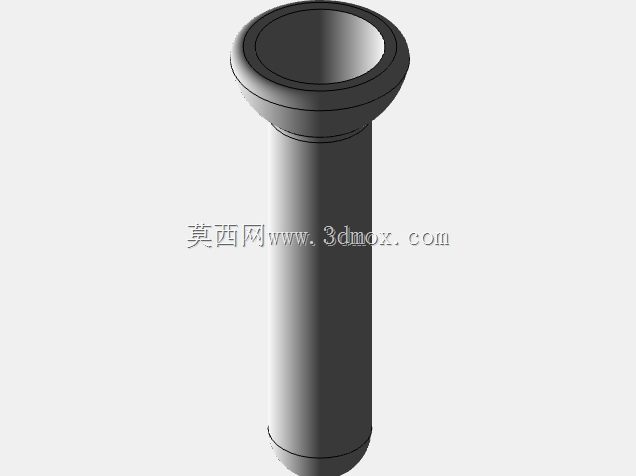

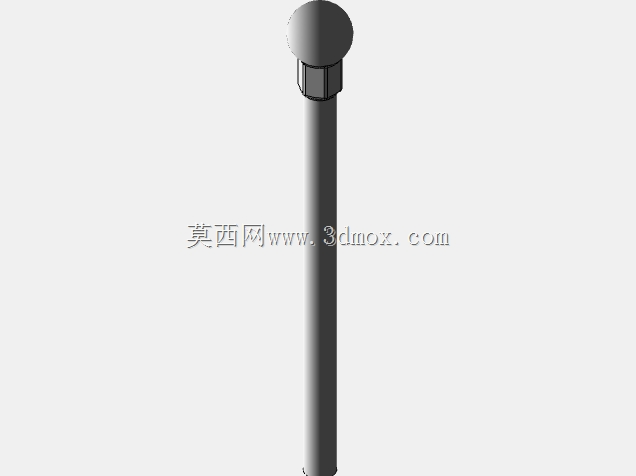

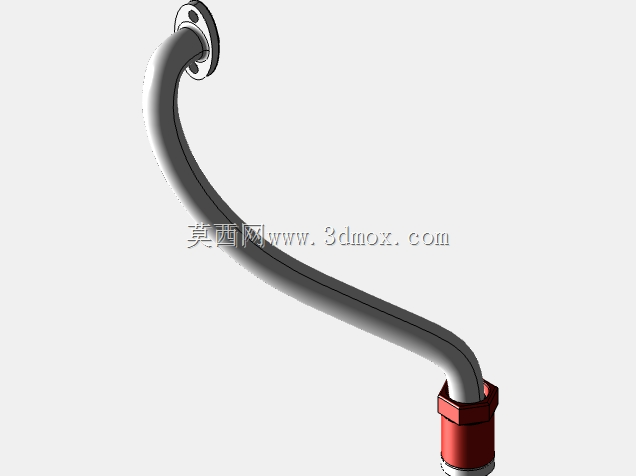

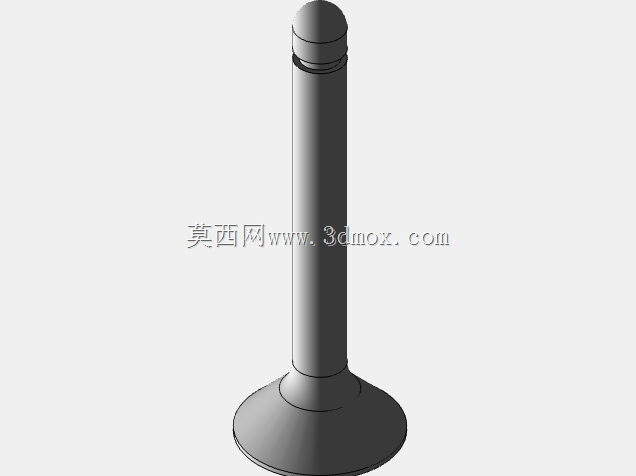

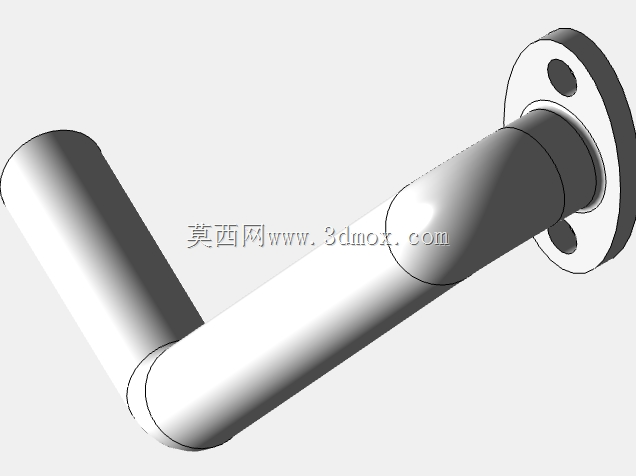

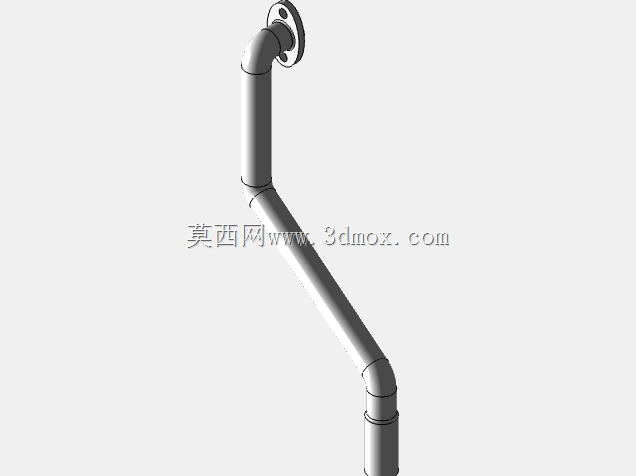

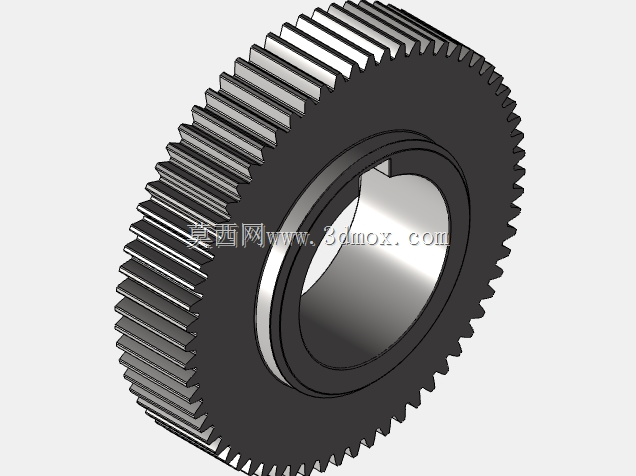

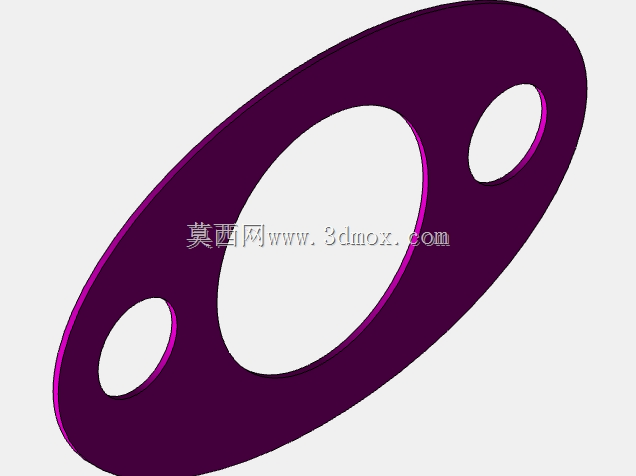

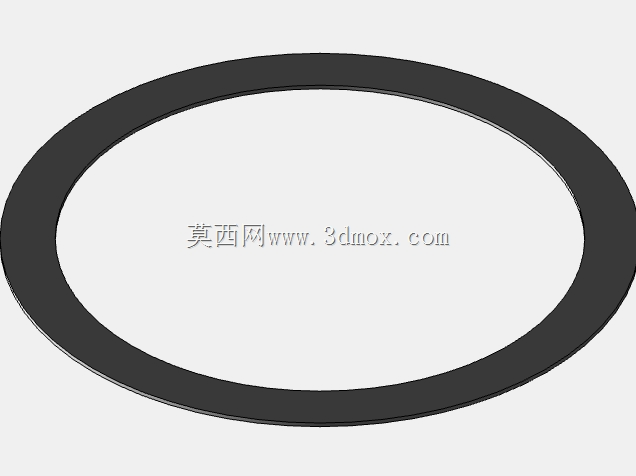

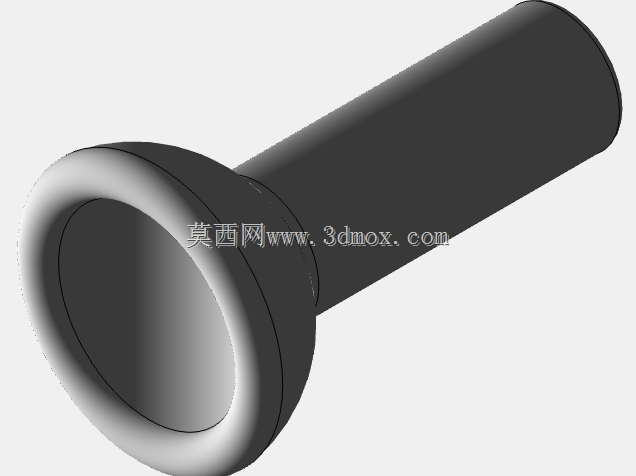

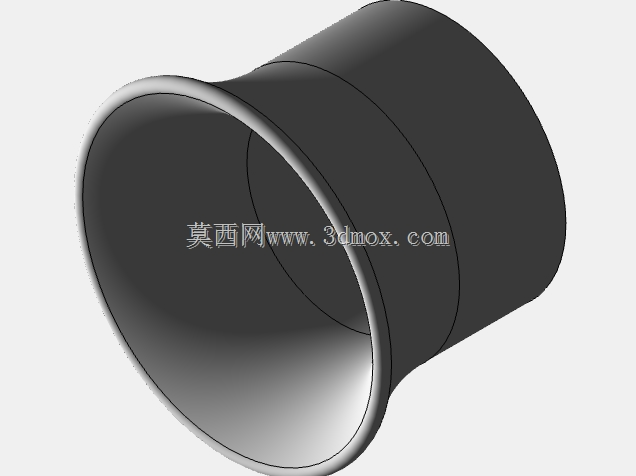

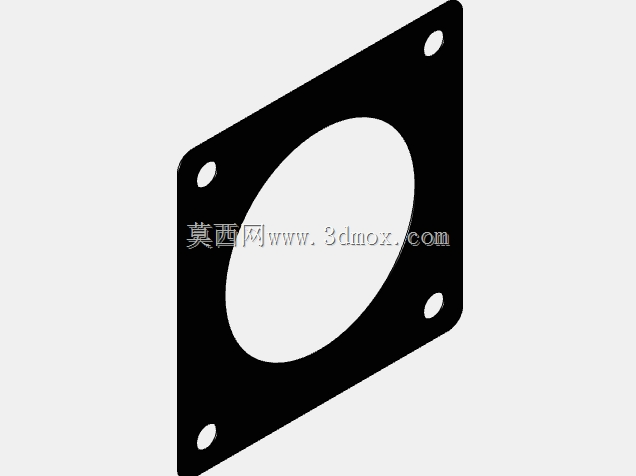

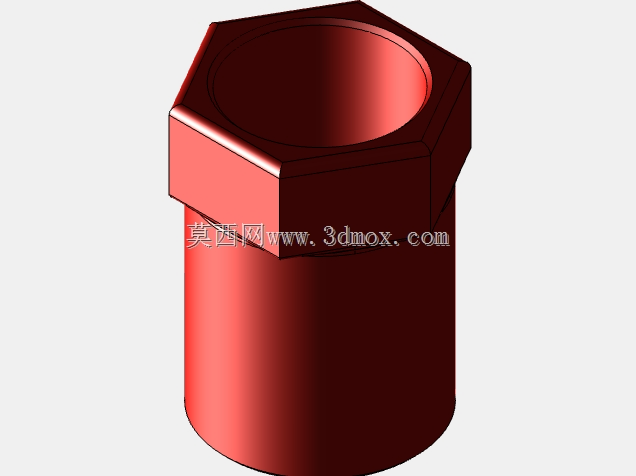

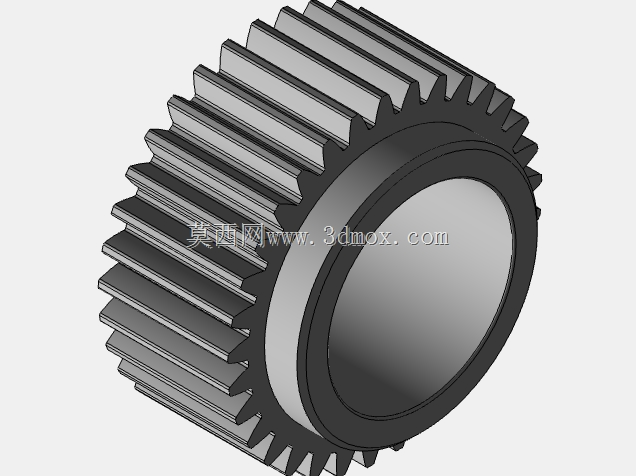

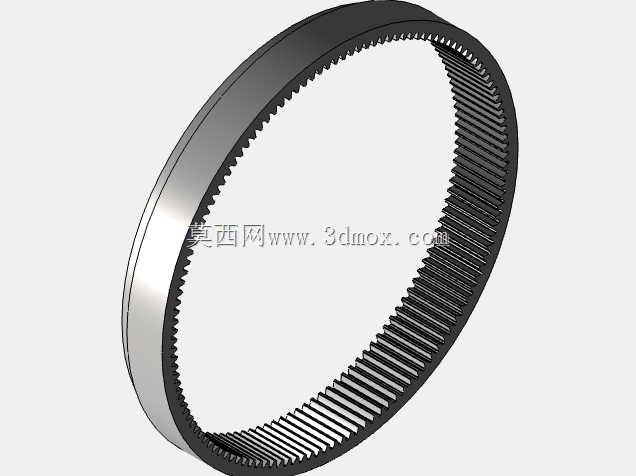

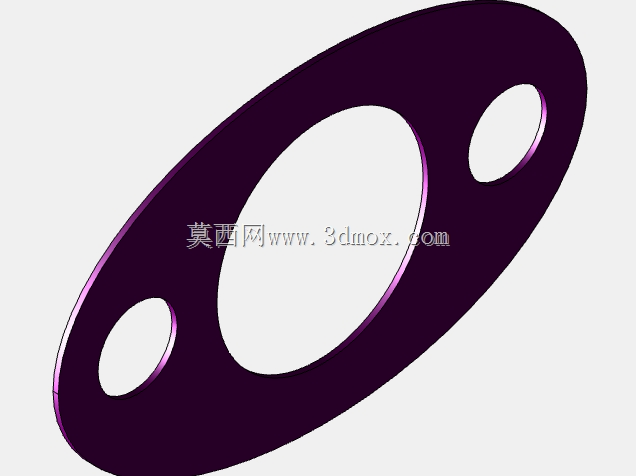

进排气通路的布置同样贴合径向布局特点,混合气通过中央进气歧管分配到每一个气缸的进气门,排气则从各缸缸头侧向汇总到环形排气管,最终从机身下侧排出,管路走向避开气缸散热的迎风面,不会阻挡冷却气流直接吹过缸体鳍片。配气机构采用顶置推杆设计,凸轮轴布置在曲轴箱内部,通过挺柱、推杆驱动缸头上的摇臂完成气门开闭,整套传动链路的长度比直列发动机更短,高速运转时的配气相位偏差更容易控制。

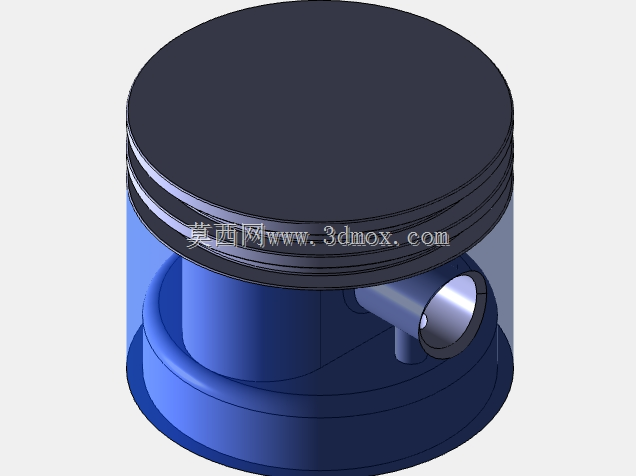

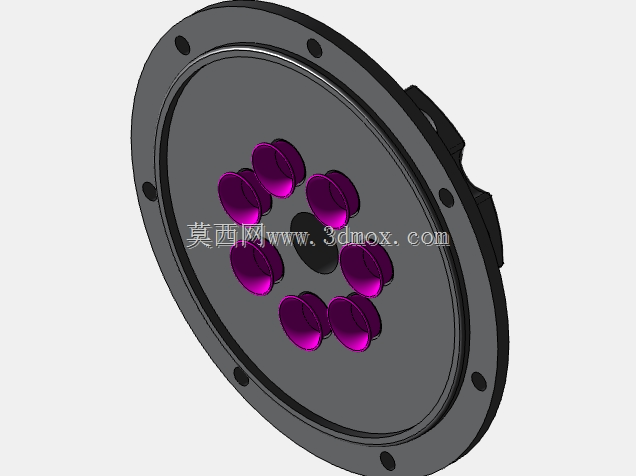

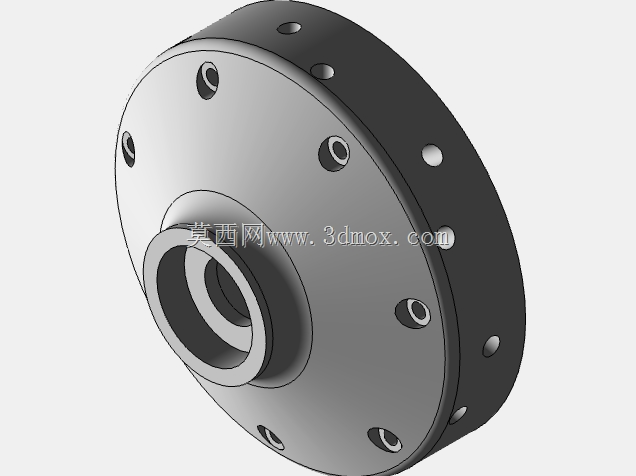

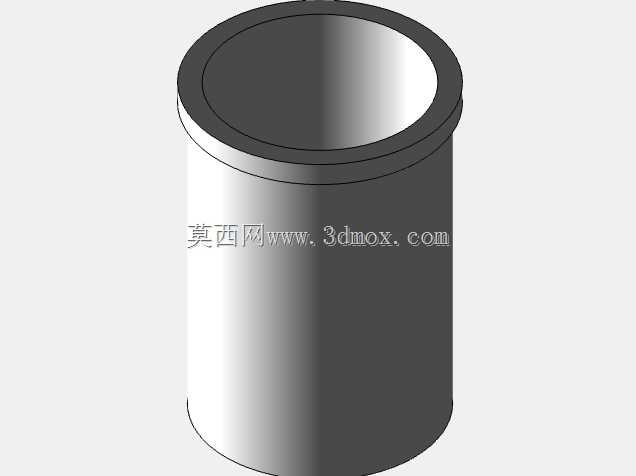

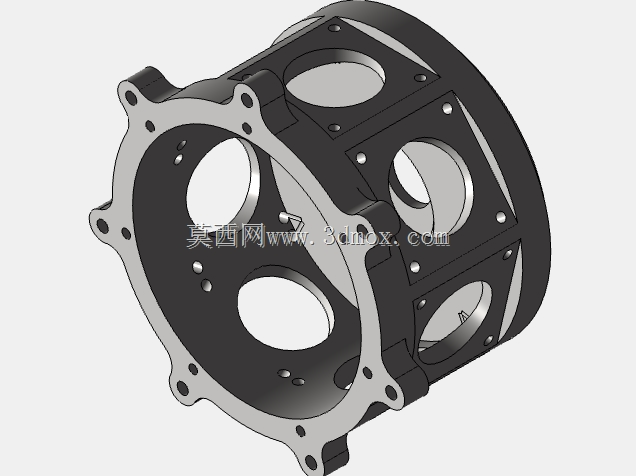

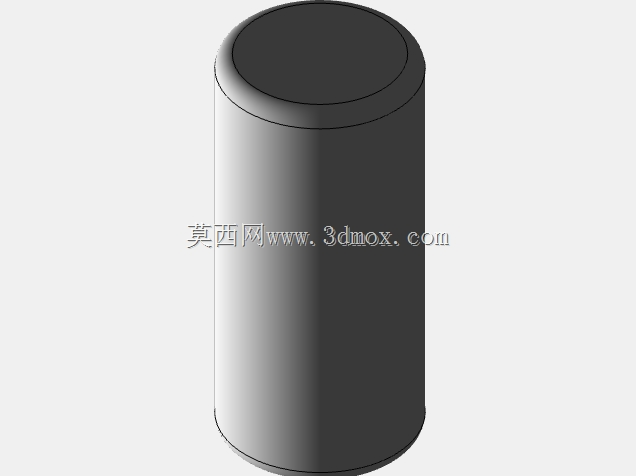

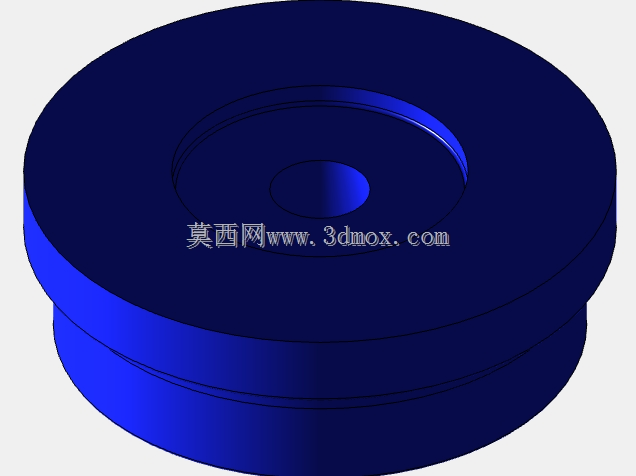

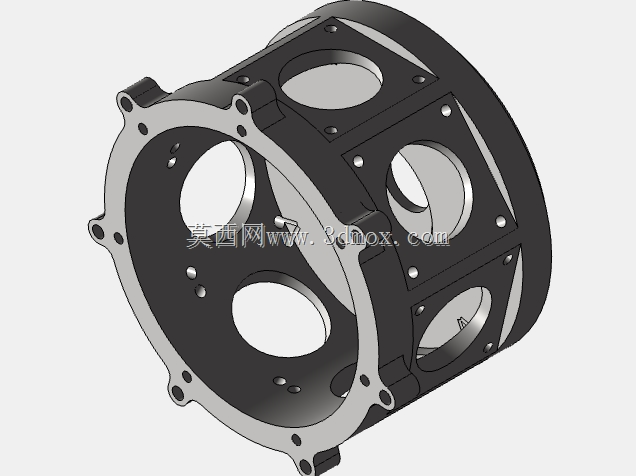

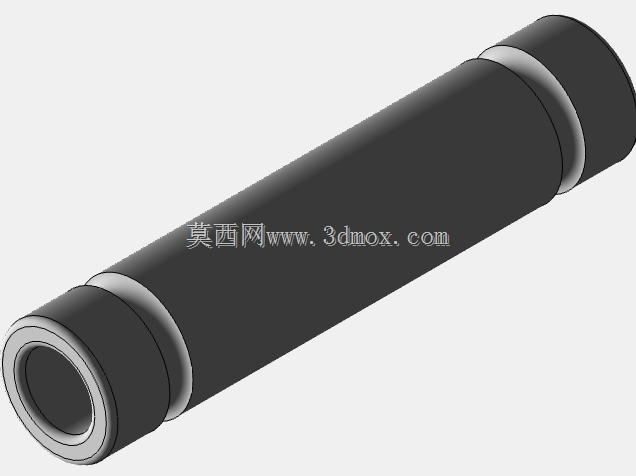

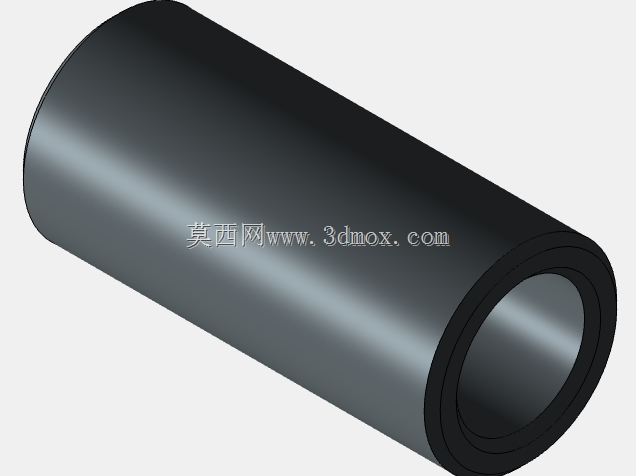

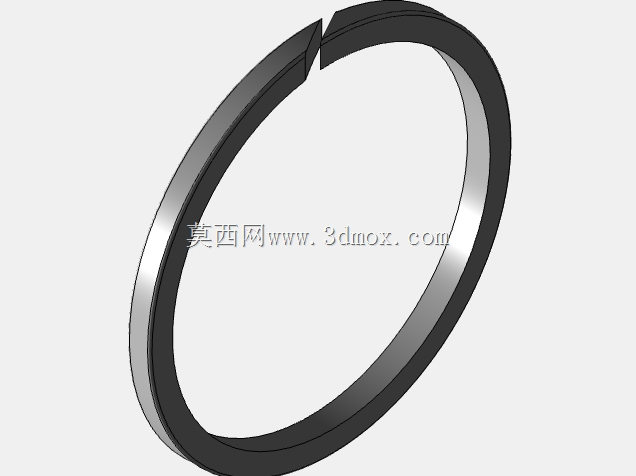

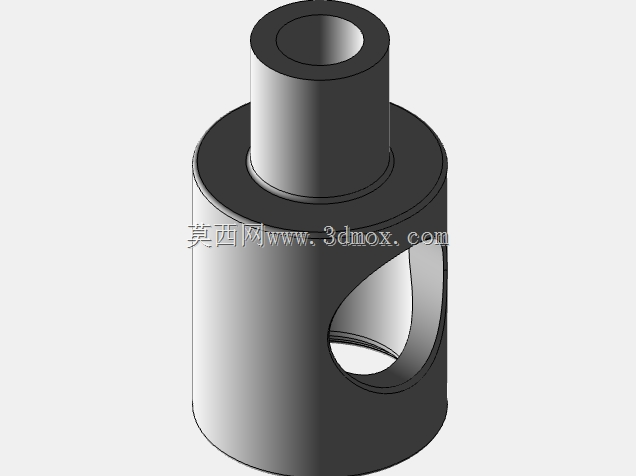

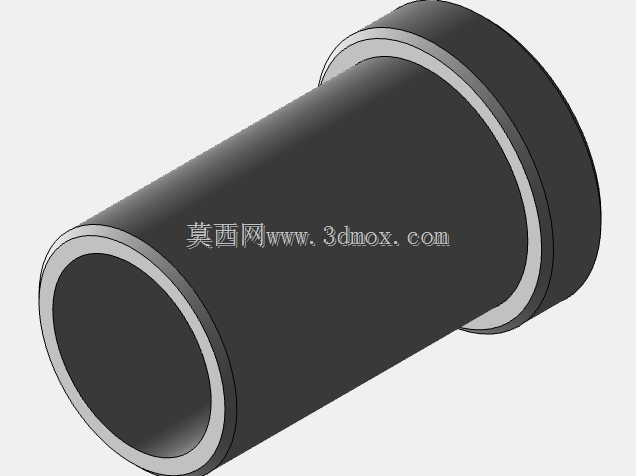

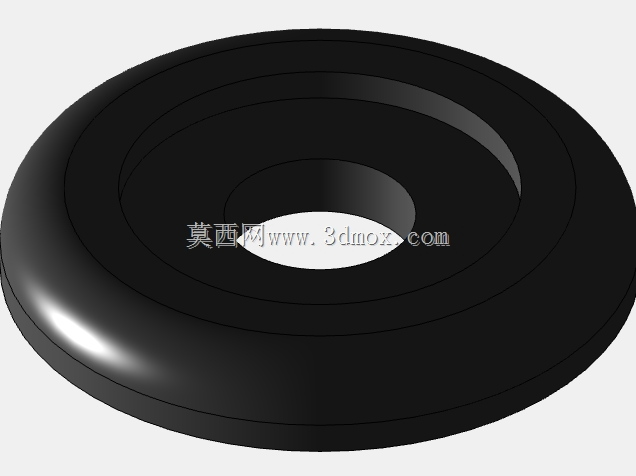

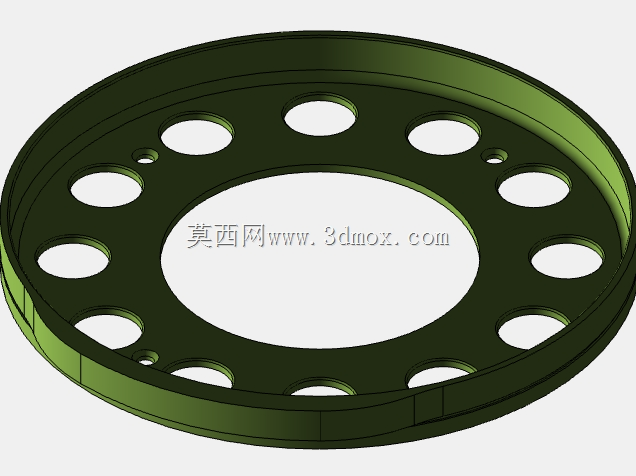

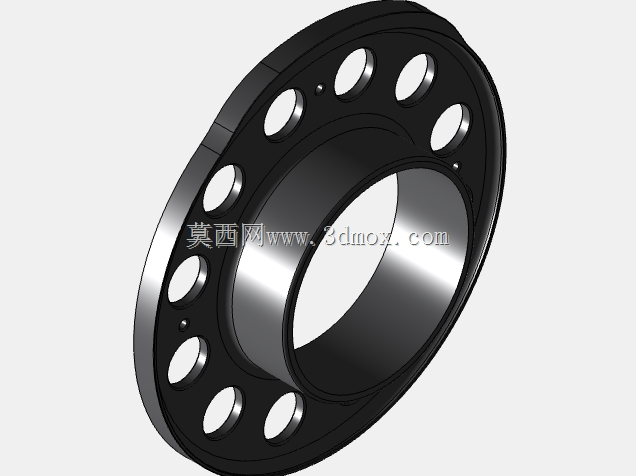

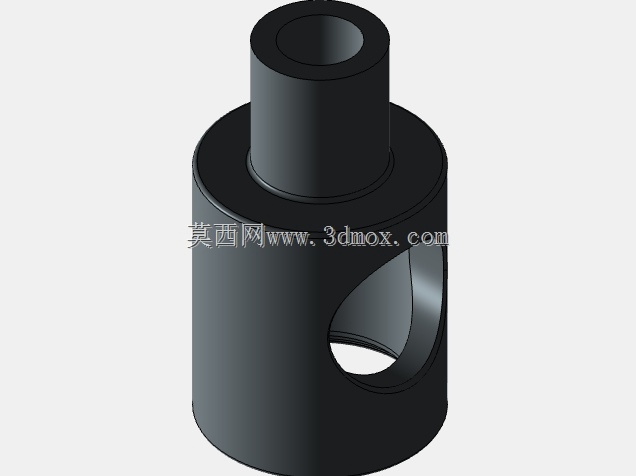

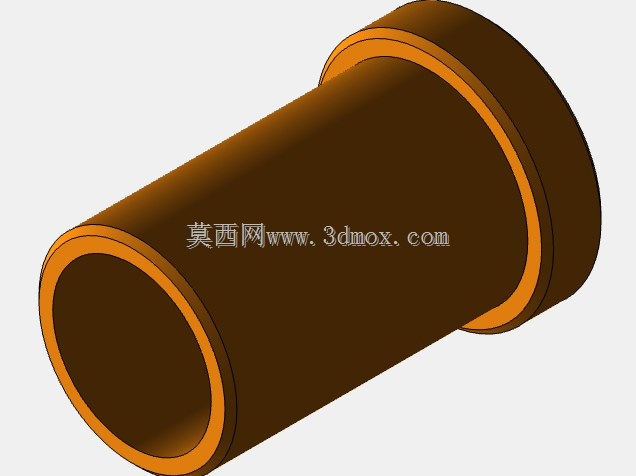

建模时需要重点处理多连杆铰接处的运动配合关系,主连杆大头和曲柄销之间保留旋转副间隙,所有副连杆和主连杆凸缘的铰接销要保证同轴,活塞和缸套之间设定往复滑动配合,运动仿真阶段可以直观看到曲轴旋转一周时,不同气缸活塞按照相位差依次往复的动作逻辑,也能验证连杆在摆动过程中不会和曲轴箱内壁、相邻气缸的根部发生运动干涉。曲轴箱采用分半式结构,沿径向平面拆分后可以完整容纳内部曲柄连杆机构,箱体外侧的加强筋沿各缸安装座方向延伸,把气缸做功时的爆发压力直接传递到中心主轴承位,避免箱体局部出现应力集中。
这类径向动力结构的设计思路,本质是用圆周方向的空间换取轴向尺寸的压缩,在相同排量下整机重量更轻、迎风面积的利用效率更高,即便放在当下,理解这套多缸汇流的传动逻辑,对掌握复杂活塞动力的相位匹配、多构件运动校核以及风冷散热通路布局,都有很实际的参考价值。
