可折叠蚊虫螺旋诱捕支架结构设计

　　这套折叠式蚊虫螺旋支架的结构开发，最初并不是从复杂工业设备出发，而是围绕日常空间里蚊虫诱捕、停留与集中处理的小型器具需求展开。它的核心价值在于把连续螺旋通道、可折叠收纳和端部接触结构组合在同一构件上，使一个看似简单的生活辅助件具备明确的功能逻辑。现场使用时，支架可以展开形成较长的螺旋引导路径，蚊虫沿螺旋面或内部通道活动时，运动方向被连续曲面约束，不易直线逃逸；收纳或搬运时，又能通过折叠关系缩小占用空间，适合家庭阳台、露营帐篷、餐饮后场、小型仓储间以及临时作业点等场景。

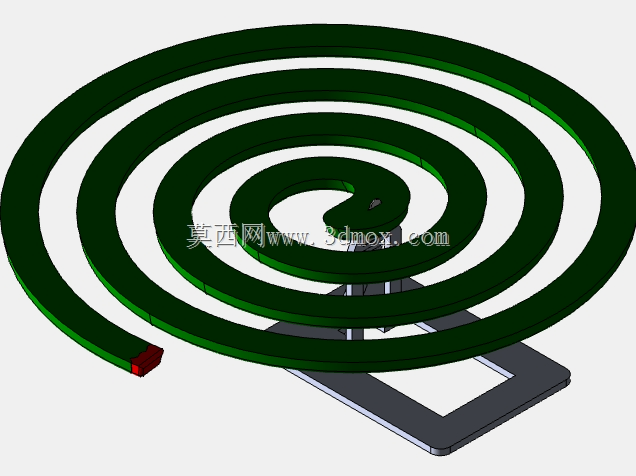

　　从结构思路上看，螺旋段并不是单纯为了造型而设置。螺旋曲面的连续升角能够改变蚊虫的飞行与爬行路径，使入口处的扰动气流、诱捕气味或光源引导更容易沿通道传递，而内部空间又不会像直管那样形成明显的直通逃逸路线。设计时需要重点控制螺距、片体宽度和相邻螺旋圈之间的间隙。螺距过大，通道约束感减弱，蚊虫容易横向脱离；螺距过小，则会造成片体过密，清洁、观察和成型脱模都不方便。对于塑料打印或小批量注塑方案，螺旋片厚度应在保证刚性的前提下尽量均匀，避免局部厚壁引起收缩痕，也避免薄壁段在折叠转动时发生应力发白。

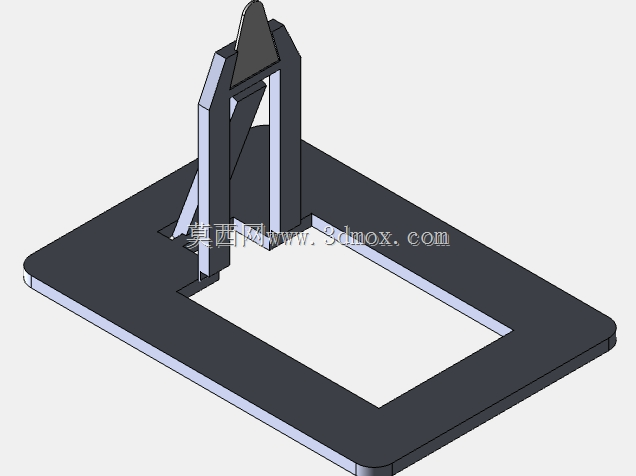

　　折叠机构是该件区别于固定螺旋筒的关键。展开状态下，各段螺旋需要保持连续对位，不能在折缝处形成突兀台阶，否则通道引导效果会被打断；折叠状态下，转动副又要允许相邻段顺利靠拢，不能因螺旋曲面互相干涉而无法闭合。工程建模时，应把旋转轴位置、折页连接处圆角、端部限位面和扣合结构一起考虑。旋转轴若偏离螺旋段的几何中心，展开后容易出现上下圈错位；若没有限位面，使用者展开时可能超过设计角度，导致连接片受拉。较稳妥的方式是在折缝两侧设置小角度止挡面，使支架到达工作角度后自然承力，收纳时再通过柔性连接或卡扣保持折叠状态。

　　端部结构在实际使用中承担接触与定位作用。金属尖端方案适合需要插入松软载体、固定在临时位置或提高端部耐磨性的场合；塑料尖端方案则更适合普通桌面、墙面附近和儿童、宠物活动环境，安全性和制造成本更有优势。两种端部在外形上可以保持相似的锥度，但内部连接方式不应完全相同。金属尖端需要考虑与塑料主体的嵌装、粘接或机械锁紧，避免多次插拔后松动；塑料尖端则应与主体保持顺滑过渡，减少尖角应力集中。若端部需要开设孔位，孔边必须保留足够壁厚，孔口不应位于折叠弯折线上，否则长期开合后容易产生裂纹。

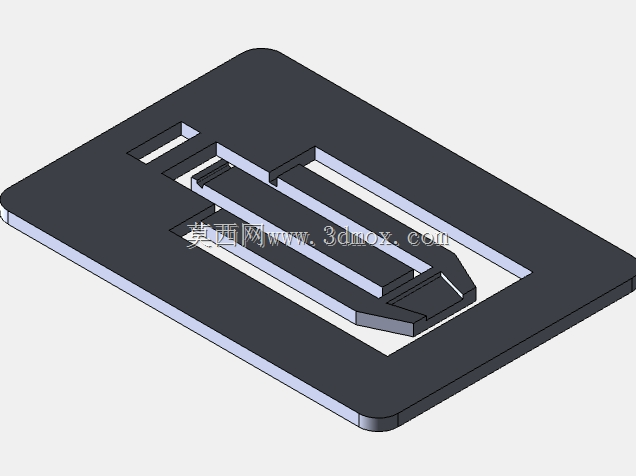

　　外形尺寸方面，这类支架不宜按单一固定值理解，而应围绕安装边界建立参数关系。展开后的螺旋外径决定了它在桌面或悬挂位置所需的水平空间，折叠后的长度则决定收纳盒、工具包和壁挂槽的尺寸。若用于桌面放置，底部支撑面要覆盖螺旋投影的主要偏心区域，防止支架因螺旋上部重心偏移而倾倒；若用于悬挂，顶部连接点应靠近整体质心轴线，避免展开后产生持续扭转。与墙面、板边或帐篷杆件配合时，还需要预留手指装配和清洁刷通过的间隙，不能把螺旋外圈做到紧贴安装面。

　　从制造角度看，塑料件适合采用熔融沉积成型、小批量光固化成型或注塑成型。打印件要特别关注层纹方向与折叠轴的关系，受力折页不宜让层间结合面直接承受反复弯折；注塑件则要注意螺旋深腔区域的脱模斜度，若外观面允许，可在非工作接触面增加加强筋，以减薄主壁并缩短成型周期。金属尖端可采用冲压、机加工或标准件改制，再与塑料主体装配。整体结构不需要复杂传动，但对曲面连续性、折叠间隙、端部安全半径和安装稳定性要求较高，适合作为生活器具、小型诱捕设备附件以及轻量化机械结构练习案例进行建模与验证。
