商用后厨集成烹饪操作台三维结构

　　这套集成式商用烹饪操作台主要面向餐饮后厨、中央厨房备餐区、酒店热厨间以及团餐加工场所，用于集中完成煎、炒、烹、炸等高热负荷作业。设备把炉头、操作台面、下层置物空间、上部挂杆和排烟集烟结构整合在同一立面内，减少零散厨具占用的通道宽度，也让厨师在站位内完成取锅、翻锅、放料、暂存和清洁衔接。

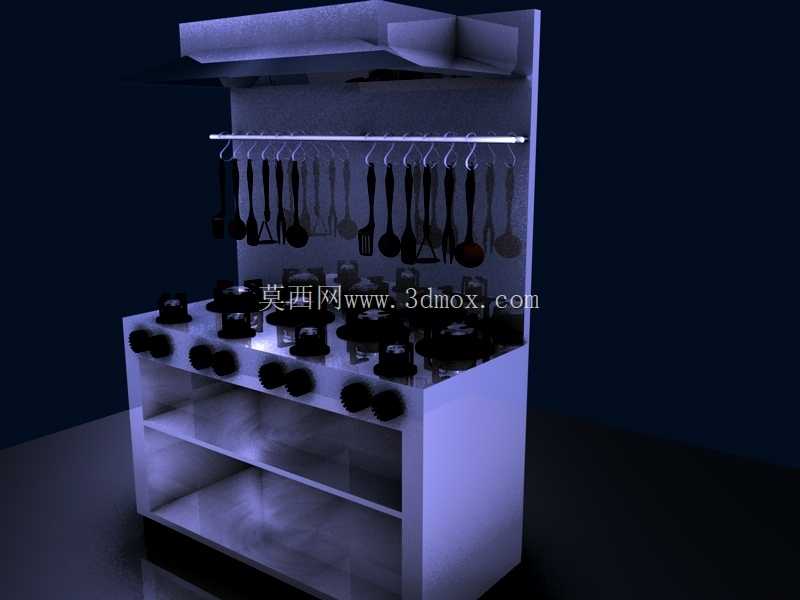

　　从实际布置看，下部柜体承担设备主体支撑，台面布置多组燃烧器，炉头沿操作面成排分布，适合多锅同时工作。前侧旋钮与炉头位置对应，便于操作人员在不离开灶台的情况下调节火力。台面边缘保留连续操作区，可临时放置锅具、料盆或待加工餐盘；下方开放式层架则用于存放高频使用的锅具、托盘和清洁用具，避免后厨人员频繁往返储物间。

　　上部结构的重点在于集烟与悬挂收纳。顶部罩体向操作区前方伸出，形成捕集油烟的覆盖边界，配合后方竖向挡板，可将升腾的油烟限制在罩口范围内，再接入后排烟管道。挂杆位于罩体下方、厨师伸手可及的高度，勺、铲、汤勺、漏勺等长柄工具通过挂钩排列，工具之间留有间隙，取用和归位路径短，适合高峰出餐时连续操作。

　　结构设计上，柜体采用直立箱式支撑，底部与地面接触区域需要考虑水平调节和防滑稳定。多炉头同时工作时，台面对耐热、耐冲击和耐油污能力要求较高，模型中台面、侧板、层板和背挡板之间的分界清晰，便于后续在详细设计中拆分为不锈钢台面、内衬隔热层、骨架支撑和可拆卸面板。前侧控制区与燃烧区保持安全距离，旋钮排布避开高温锅柄活动范围，降低误碰风险。

　　安装边界方面，这类设备通常靠墙或贴隔断布置，后侧需要预留燃气接口、阀门、检修空间以及排烟管道连接位置。正面为主要操作面，前方应保留厨师站立、转身和端锅通行的距离；左右侧不宜紧贴高温设备或易燃构造，需满足散热和维护要求。上部烟罩的高度既要覆盖锅具上方油烟升腾区，又不能压低厨师视线和挂杆取放空间，因此在三维布局中需要同时校核锅具高度、人体手臂活动范围、挂钩下垂长度和罩口净空。

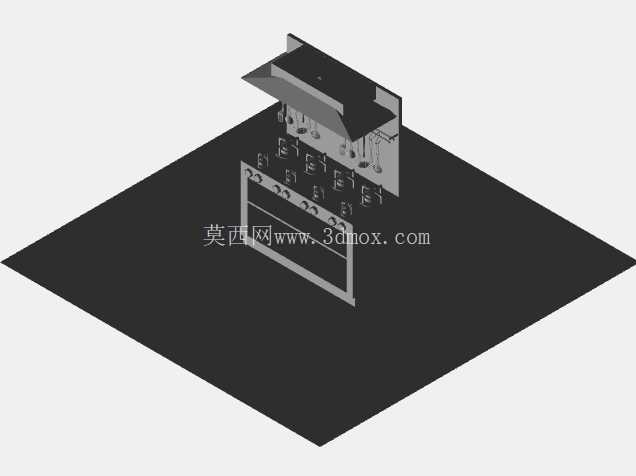

　　建模时可将设备拆分为下部柜体、中层炉台、控制元件、顶部烟罩、挂杆挂钩、厨具挂件六个层级。炉头、旋钮、挂钩和悬挂工具采用阵列与重复件思路处理，既能控制模型复杂度，也方便后续按不同炉头数量、挂杆长度或柜体宽度进行参数化调整。开放层架的板件厚度、支撑边和背板关系需要明确，否则在出工程图或进行干涉检查时，容易出现锅具放入后与层板、侧板碰撞的问题。

　　在厨房动线中，该装置处于热厨核心工位，食材预处理区、打荷台和出餐口通常围绕其布置。设备深度决定厨师与台面之间的操作距离，宽度决定可同时启用的锅位数，高度则影响烟罩捕捉效率和工具悬挂便利性。三维模型不仅用于外观展示，也可用于后厨平面排布、燃气点位确认、排烟罩对接、厨具配置校核以及施工前的空间干涉检查。通过完整呈现灶台、挂架、烟罩和储物层的相对位置，设计人员能够在现场安装前判断操作面是否顺畅、工具悬挂是否拥挤、阀门和管路是否便于检修，从而减少后期返工。
