溜溜球式绳索锁定释放联动机构

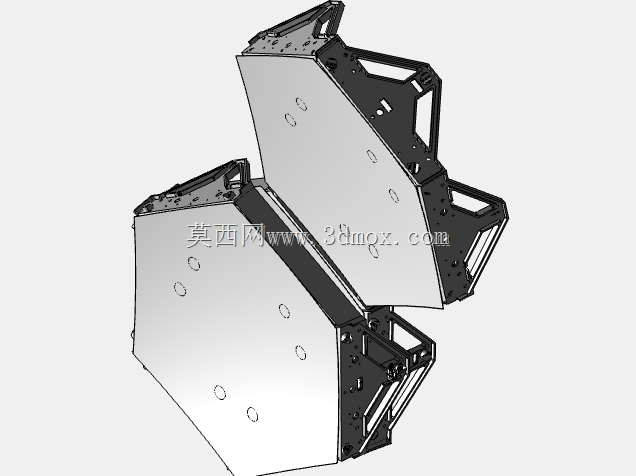

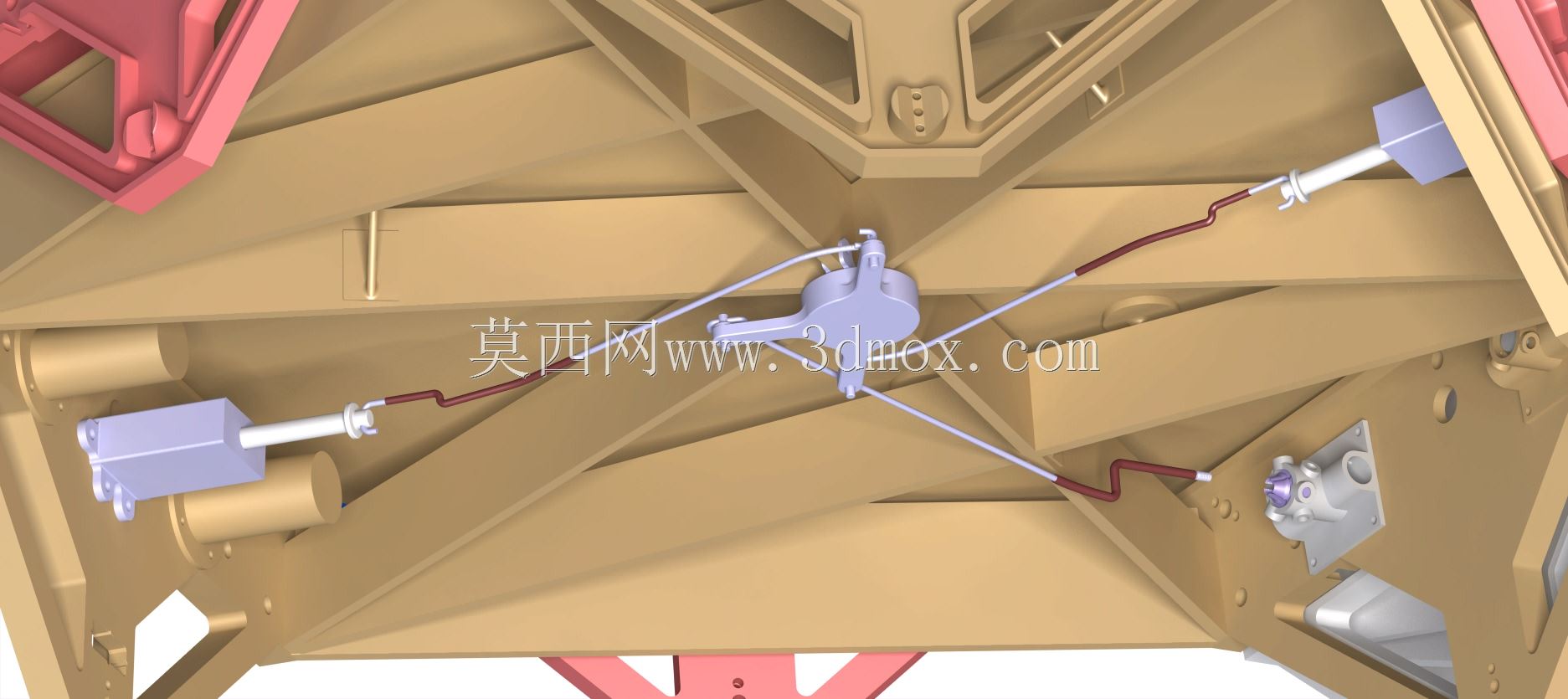

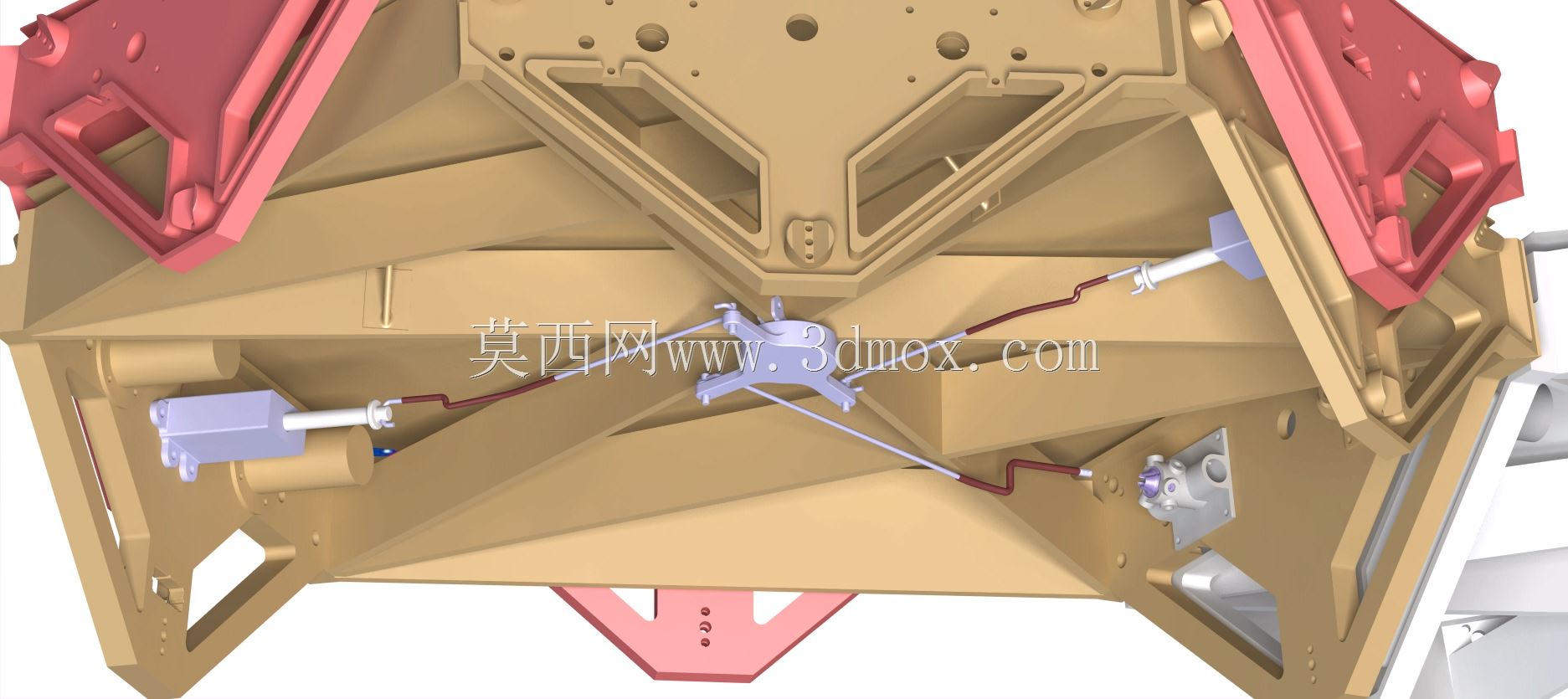

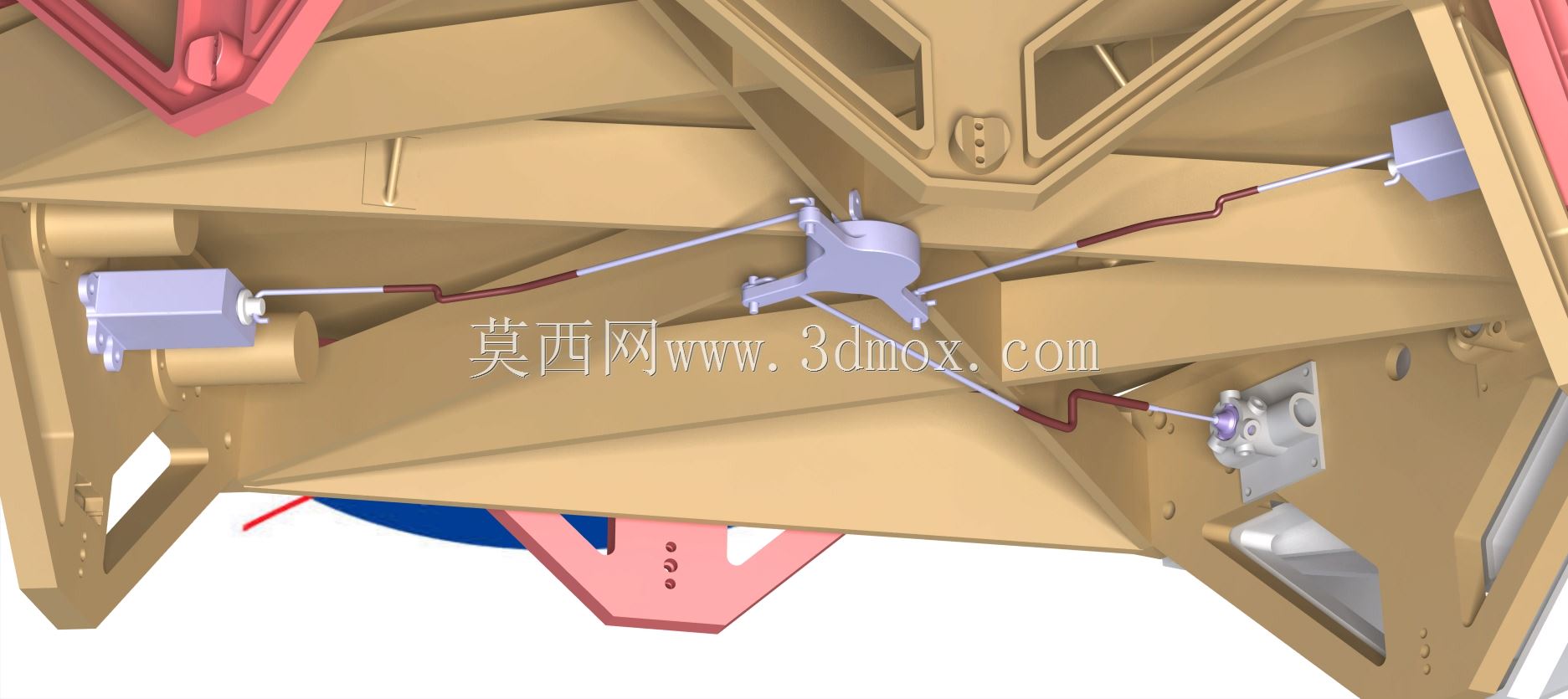

　　这套机构把绳索闩锁、溜溜球绕绳与末端锁定三段动作整合在同一传动链里，处理的是工程现场很典型的一类需求：被约束件平时要保持可靠张紧或锁止，触发后又要按既定顺序释放，且释放过程不能出现绳索松脱、回弹打结或锁舌卡滞。做这类结构时，最先要厘清的不是零件外形，而是力的传递路径和运动时序。绳索闩锁段承担初始保持力，绕绳轮段负责把直线牵拉转化为可控的回转蓄能与放绳，锁定段则在行程终点完成位置保持，三者之间的相位关系直接决定机构能否一次动作到位。

　　从实际用途看，这类联动逻辑常见于需要远程牵拉、应急脱开、张紧保持或顺序解锁的装置中。绳索作为柔性传力元件，适合跨越狭窄空间、绕过障碍或在不宜布置刚性连杆的位置传递小位移；但柔性绳的弱点是松弛后容易乱绳、跳槽，因此溜溜球式绕绳结构的价值就在于给绳索提供固定缠绕轨迹和回转容绳空间。绕绳轮的轮槽宽度、槽底半径和挡边高度需要按绳径匹配，槽底过小会加剧绳索弯曲疲劳，挡边过低则在高速放绳时容易脱槽。

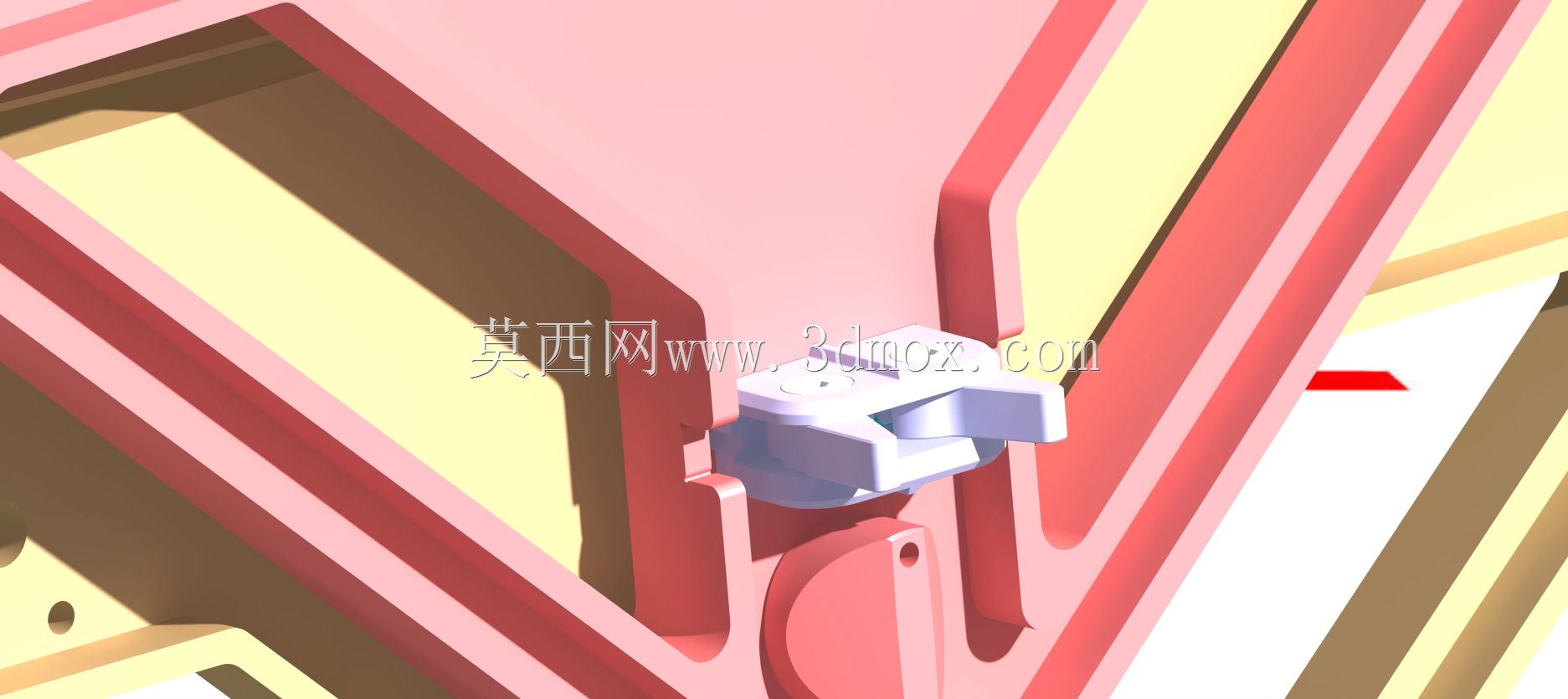

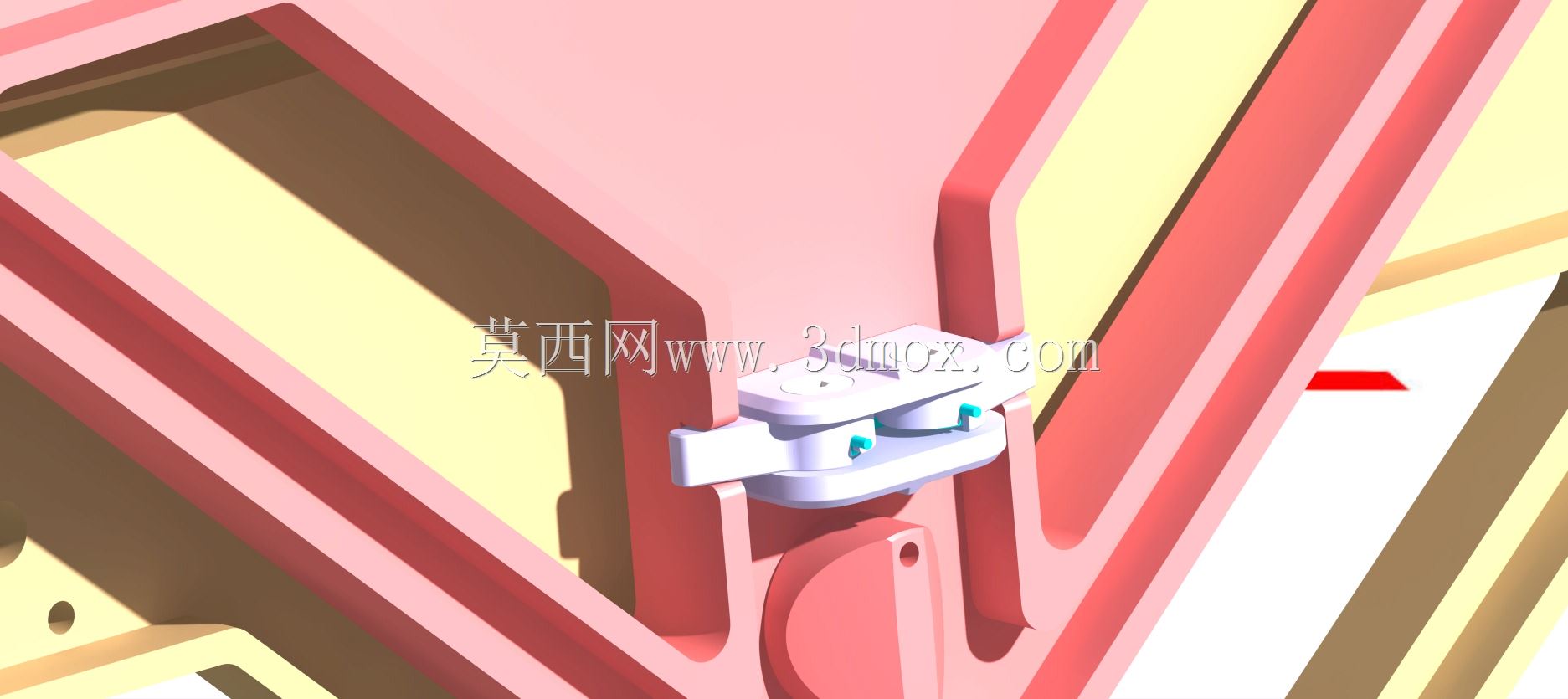

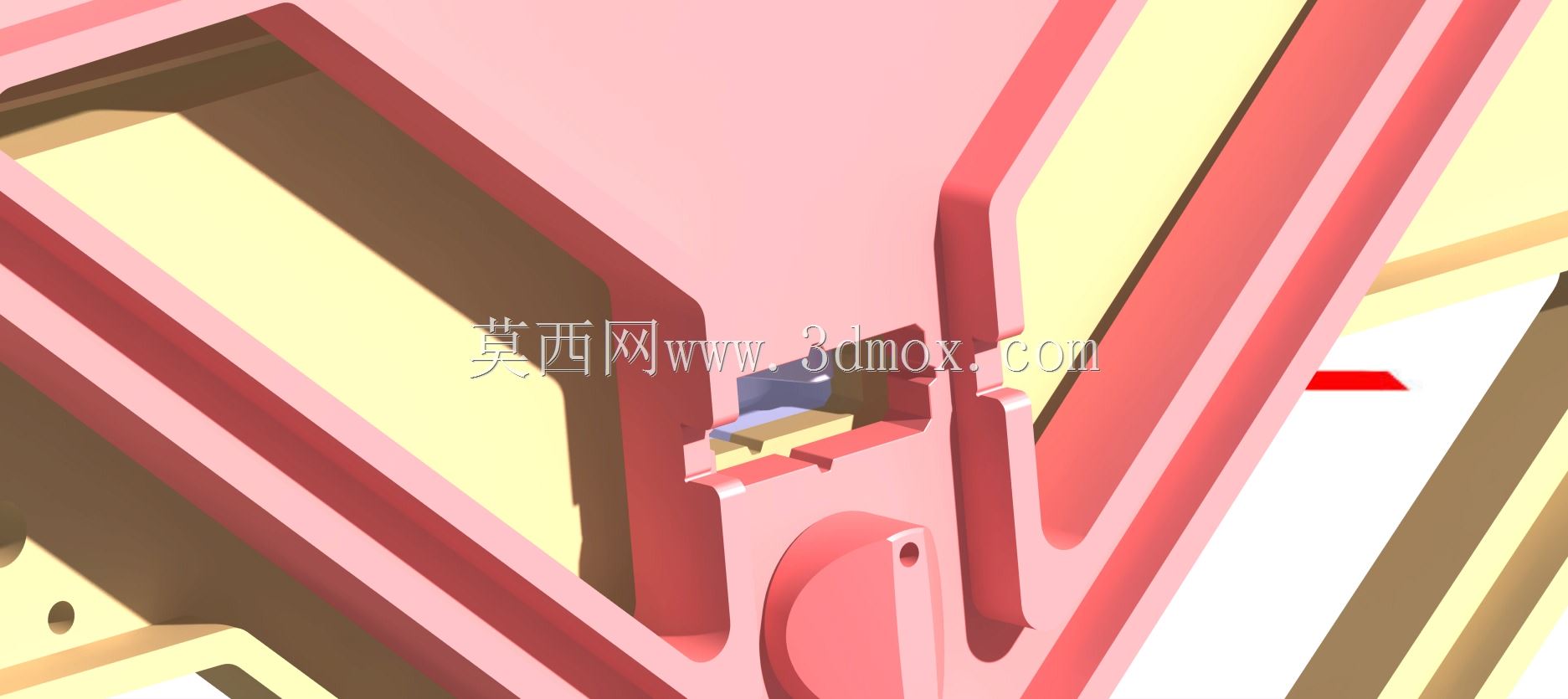

　　设计思路上，闩锁部分应优先保证静态保持的确定性。锁舌或锁扣与被锁件之间采用形面配合，而不是单纯依靠摩擦力维持，这样在振动、温度变化或绳索预紧力衰减时仍能保持位置。触发端的受力要经过放大或换向，避免操作人员直接对抗全部锁止力；可以通过斜面、凸轮或杠杆把较小的触发位移转换成锁舌的退让行程。绕绳轮与锁定件之间需要设置明确的运动衔接，例如轮轴回转到设定角度后拨动锁止摆块，或在绳索拉力达到阈值后使保持钩脱开，从而让“绕绳—释放—锁定”形成连续动作。

　　外形尺寸方面，建模时应重点控制三个边界：一是绕绳轮的外径与宽度，它决定容绳量和整机包络；二是锁舌伸出、退回两个极限位置所占空间，防止与机架或相邻管路干涉；三是绳索进出方向，入绳角和出绳角应尽量贴近轮槽切线方向，避免绳索在挡边处产生侧向挤压。安装界面上，基座孔位、销轴中心距和轮轴高度需要统一基准，销轴与支架之间建议预留耐磨衬套或轴承位，以便在反复动作后维持回转间隙稳定。

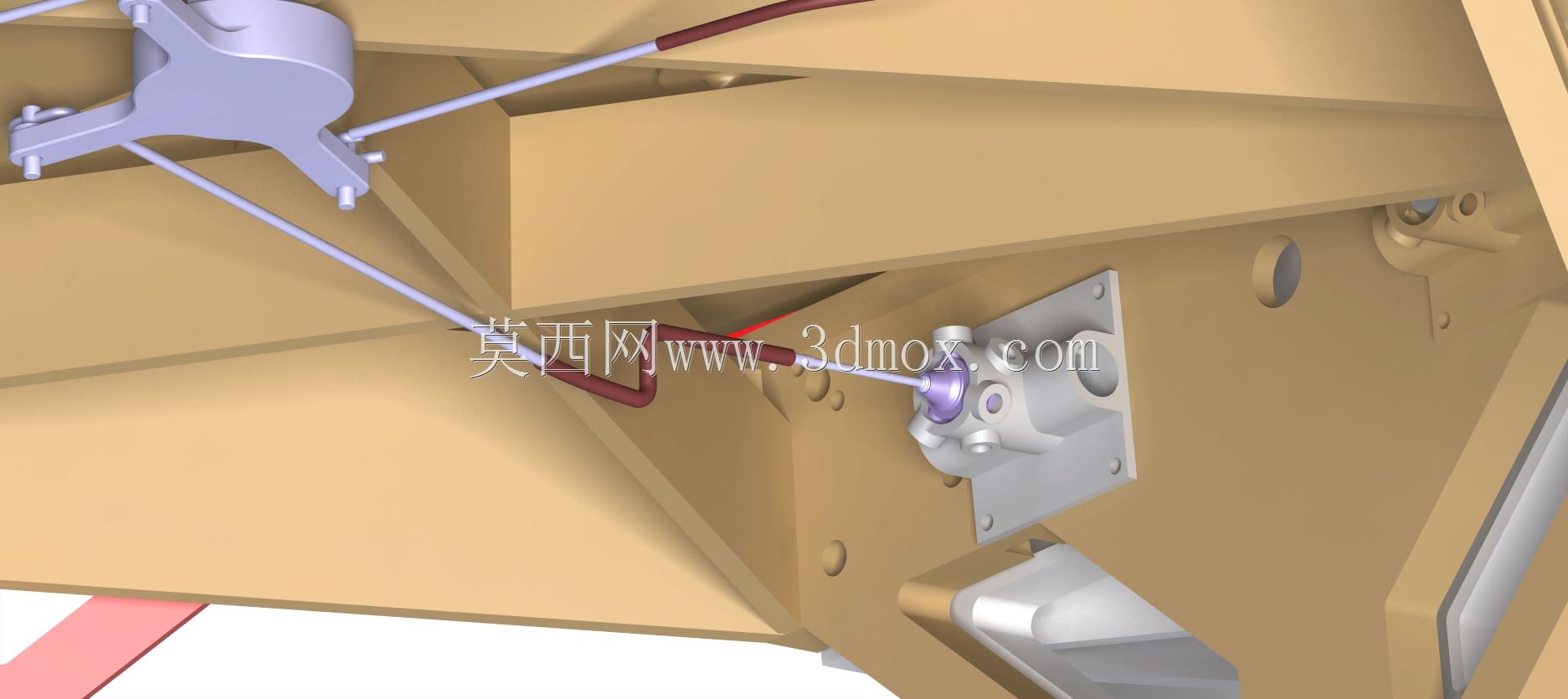

　　结构细节上，绳索固定端要设置可靠压绳或楔紧结构，不能只靠缠绕摩擦承载；轮体侧面应留出绳端固定槽，使最末一圈绳不参与剧烈弯折。锁定机构的接触棱边需做圆角或倒角处理，减少高频解锁时的应力集中。回位元件若采用弹簧，其力值不宜过大，否则会增加触发阻力；也不宜过小，否则在震动工况下锁舌可能不能完全复位。对于需要手动复位的结构，应让复位动作具有明显到位感，并在三维装配中检查工具操作空间。

　　从建模校核角度看，装配体应按真实运动关系建立轮轴回转、锁舌平移或摆动、绳索沿槽绕行等约束，重点检查极限行程下的干涉情况。绳索虽为柔性件，但在机构布局阶段可按相切路径分段表达，用以判断最小弯曲半径和出入绳角度。机架板厚、销轴直径和锁舌搭接量要相互匹配：搭接量过小会降低抗振保持能力，过大则增加解锁行程。整体结构不追求复杂外观，而强调动作链清晰、零件可加工、装配可调整、维护时可快速更换绳索与易损销轴，这也是小型机械锁定释放装置在工程应用中能否稳定服役的关键。
